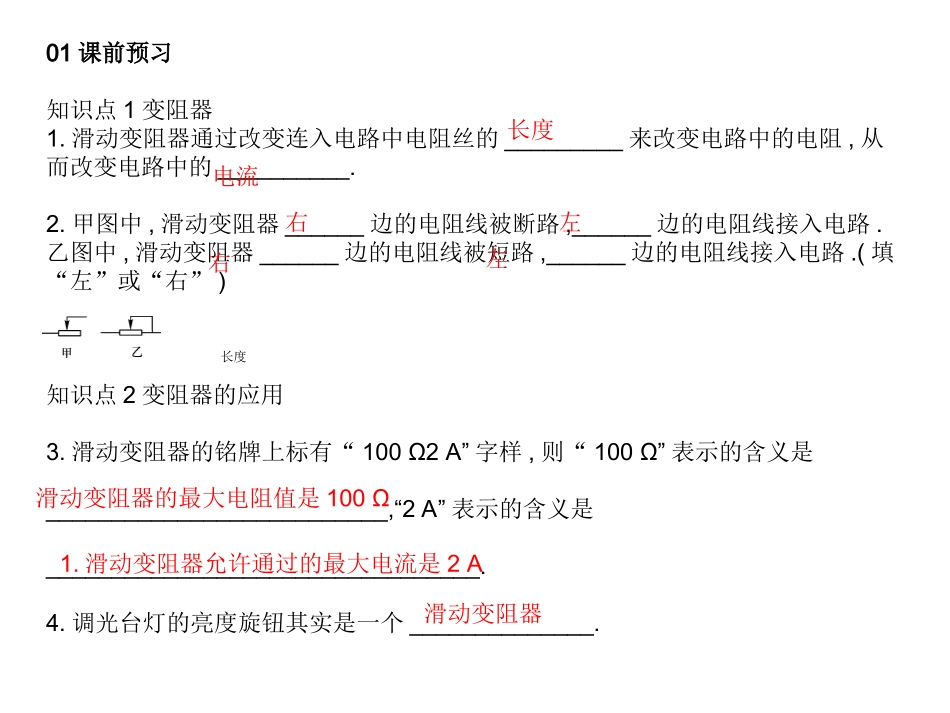

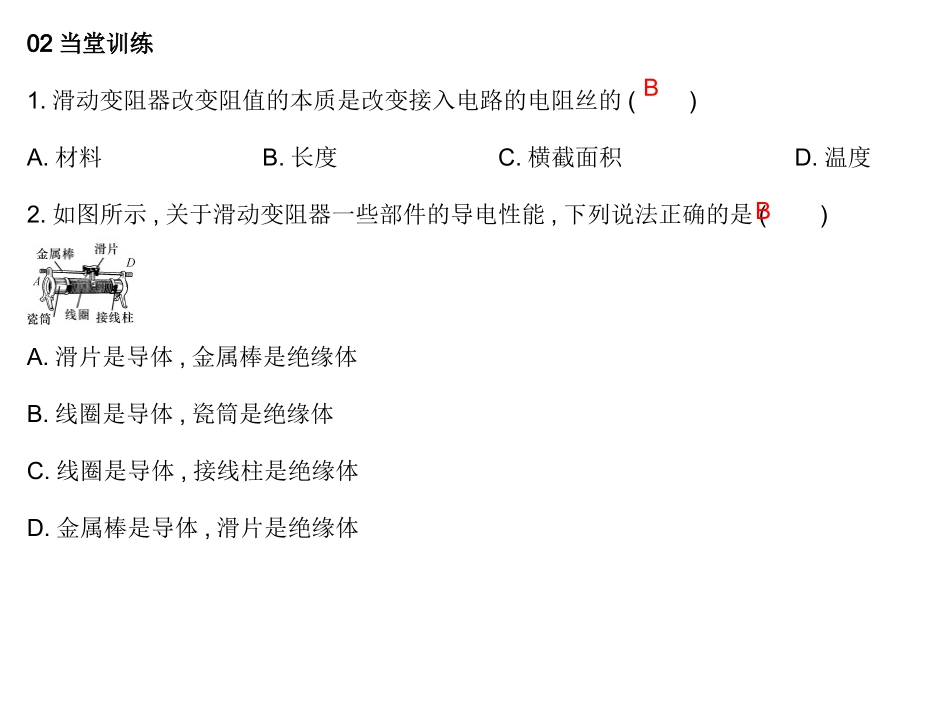

第4节变阻器01课前预习知识点1变阻器1.滑动变阻器通过改变连入电路中电阻丝的_________来改变电路中的电阻,从而改变电路中的__________.2.甲图中,滑动变阻器______边的电阻线被断路,______边的电阻线接入电路.乙图中,滑动变阻器______边的电阻线被短路,______边的电阻线接入电路.(填“左”或“右”)知识点2变阻器的应用3.滑动变阻器的铭牌上标有“100Ω2A”字样,则“100Ω”表示的含义是__________________________,“2A”表示的含义是_________________________________.4.调光台灯的亮度旋钮其实是一个______________.长度长度电流右左右左滑动变阻器的最大电阻值是100Ω1.滑动变阻器允许通过的最大电流是2A滑动变阻器02当堂训练1.滑动变阻器改变阻值的本质是改变接入电路的电阻丝的()A.材料B.长度C.横截面积D.温度2.如图所示,关于滑动变阻器一些部件的导电性能,下列说法正确的是()A.滑片是导体,金属棒是绝缘体B.线圈是导体,瓷筒是绝缘体C.线圈是导体,接线柱是绝缘体D.金属棒是导体,滑片是绝缘体BB3.(三明中考)如图所示滑动变阻器的四种接线情况中，当滑片向右移动时，变阻器连入电路的阻值变大的是()4.如图所示电路,导线a固定在铅笔芯上,当导线b的一端在铅笔芯上左右移动时,灯泡亮暗会发生变化.这个实验说明铅笔芯是_______(填“导体”或“绝缘体”),还能说明导体的电阻与_______—____有关.受此启发,人们制造了一种可以改变电阻的元件,叫做_____________.C导体导体长度滑动变阻器5.如图所示的电阻箱的示数为_________Ω.6.6.如图所示,开关S闭合前,滑动变阻器的滑片应置于_____(填“a”或“b”)端.滑片向_____(填“a”或“b”)端移动,电流表的示数变大,此时灯泡的亮度_______(填“变亮”“不变”或“变暗”).1258ab变亮03课后作业7.小明利用如图所示的实验装置尝试改变小灯泡的亮度，则下列说法中错误的是()A.向左滑动时，小灯泡变亮B.向右滑动时，小灯泡变暗C.铅笔芯与金属夹子的组合相当于一个变阻器D.应避免将金属夹子移动到最左端，以免小灯泡短路8.如图所示是用滑动变阻器调节灯泡亮度的几种方案,你认为能达到目的的方案是()DC9.如图所示的电路,当滑动变阻器的滑片从图示位置向右滑动时,灯的亮度和电流表的示数变化情况是()A.亮度变亮,示数变大B.亮度变暗,示数变小C.亮度不变,示数变小D.亮度不变,示数变大10.如图所示是一种自动测定油箱内油量多少的装置,R1是滑动变阻器,它的金属滑片是杠杆的一端,从油量表(由电流表改装而成)指针所指的刻度,就能知道油箱内油量的多少.则()A.油量增加,R1的电阻值增大,油量表指针偏转变小B.油量增加,R1的电阻值减小,油量表指针偏转变大C.油量减少,R1的电阻值增大,油量表指针偏转变大D.油量减少,R1的电阻值减小,油量表指针偏转变小CB11.如图所示，是大型电子地磅的电路图.当称重物时，在压力作用下滑片P向_____端滑动，变阻器连入电路的电阻_________(填“变大”“不变”或“变小”，下同)，电流表(重量表)的示数将________.12.(上海中考)在如图所示的电路中，有两根导线尚未连接，请用笔线代替导线补上.补上后要求：①电压表测小灯两端电压；②闭合开关S，向a端移动滑动变阻器的滑片P，小灯变亮.下变小变大动手动脑13.甲乙两小组使用相同规格的元件，按如图所示电路进行同一实验，其中a、b、c、d、e为滑动变阻器上五个位置.首先他们将滑动变阻器的滑片P置于a，然后闭合开关,他们将滑动变阻器的滑片P分别置于a、b、c、d、e五个位置，把相应的电流表示数记录在表一、表二中.对比两组数据，发现电流表示数不完全相同.经检查，发现其中一个实验组使用的滑动变阻器发生了断路.请分析回答下列问题：(1)滑动变阻器发生断路的是______组；断路发生在滑动变阻器_______段；(2)表二中，滑片P在x(x是c、d之间的某一点)处时，电流表的示数可能为_______.A.0.7AB.0.8AC.1.2AD.2.0A甲bcC
