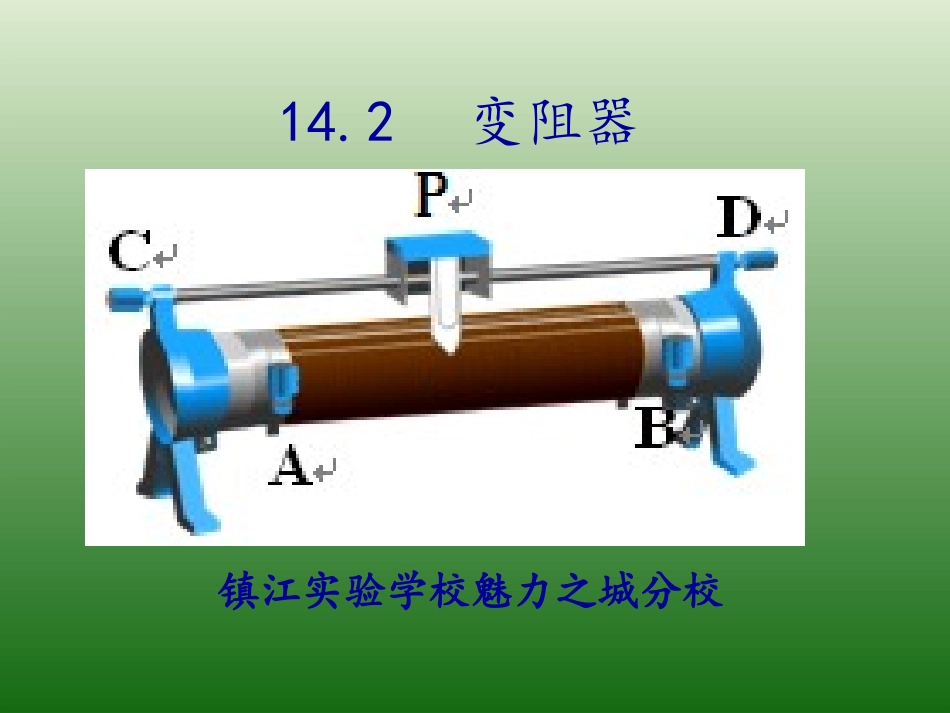

14.2变阻器镇江实验学校魅力之城分校用铅笔芯改变电路中的电流议一议：议一议：1.当M端向左移动时，接入电路中的铅笔芯长度变，电流表的示数，灯的亮度。2.当M端向右移动时，接入电路中的铅笔芯长度变，电流表的示数，灯的亮度。3.根据观察记录的实验现象，实验中引起电流变化的原因是:长小变暗短大变亮通过改变接入电路中导体的长度，从而改变接入电路中导体的电阻一、变阻器的原理；变阻器是通过改变接入电路中来改变电阻的；学习使用滑动变阻器导体的长度二、变阻器的构造、结构示意图•1、构造：电阻丝瓷管接线柱滑片金属杆支架二、变阻器的构造、结构示意图2、结构示意图：ABCDP3、变阻器在电路中的符号：ADACAP段电阻丝接入电路BDBCBP段电阻丝接入电路三、探究变阻器的正确接法1、接两上时,变阻器相当于一根导线,不起变阻作用。（此时电路电阻最小，电流最大）SABCDP【小结】1.三、探究变阻器的正确接法2、接两下时,变阻器相当于定值电阻,不起变阻作用。（此时电路电阻最大，电流最小）SABCDP【小结】2.3、接一上一下时,移动滑片，电阻。（选C或D对变阻效果没有影响；下选A时是段电阻丝接入电路，选B时是段接入电路。）SAPBP改变【小结】3正确接法•电路图结论：滑动变阻器应选（一上一下）两个接线柱（串联）接入电路。SABP1.滑动变阻器上的铭牌：“10Ω2A”表示的含义：2A表示允许通过滑动变阻器的最大电流是2A。10Ω表示滑动变阻器的最大阻值为10Ω；交流与讨论交流与讨论2.利用滑动变阻器改变电路中的电流的大小，在接通电路前，应将滑片移动滑动变阻器阻值最大处？为什么？答：滑动变阻器阻值最大时，电路中的电流最小，防止电路中电流过大而损坏电路元件练习:•一同学做“用滑动变阻器改变通过小灯泡的电流”的实验，请你按下列要求，用笔画线代替导线，把图中的元件连成电路。(1)用电压表测小灯泡两端的电压，约为2.5V，用电流表测通过小灯泡的电流，约为0.7A。(2)若滑动变阻器的滑动片P向右移动时灯泡变亮，则：①实验前开关应______，滑片P应在变阻器的_____(选填“A”或“B”)端.断开A②闭合开关后，发现灯泡不亮，电流表无示数，但电压表有示数，故障可能是____________。③闭合开关并移动滑动片P后，发现灯泡不亮，电压表无示数，但电流表有示数，故障可能是___________。灯泡处断路灯泡处短路
