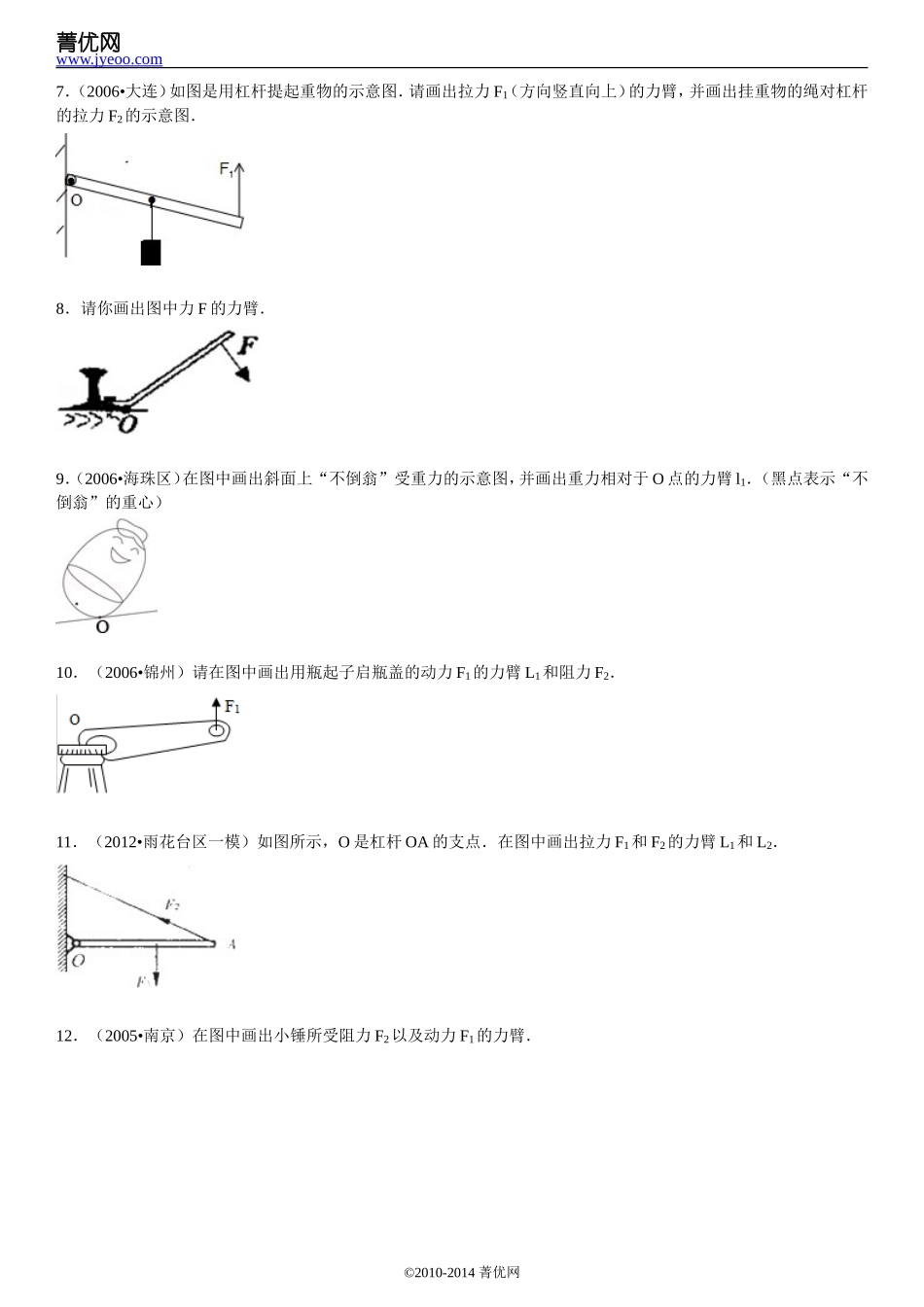

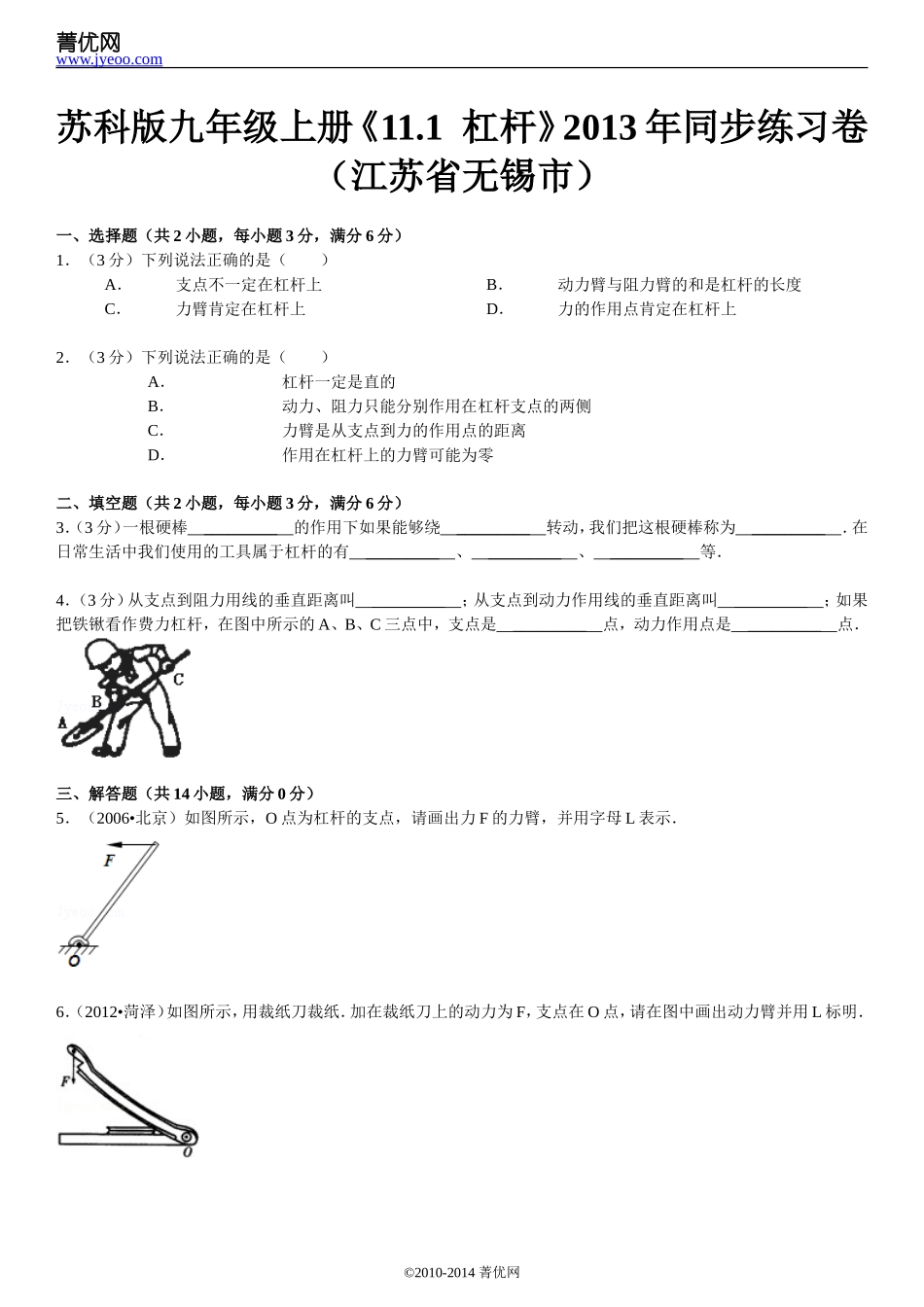

苏科版九年级上册《11.1杠杆》2013年同步练习卷（江苏省无锡市）菁优网www.jyeoo.com苏科版九年级上册《11.1杠杆》2013年同步练习卷（江苏省无锡市）一、选择题（共2小题，每小题3分，满分6分）1．（3分）下列说法正确的是（）A．支点不一定在杠杆上B．动力臂与阻力臂的和是杠杆的长度C．力臂肯定在杠杆上D．力的作用点肯定在杠杆上2．（3分）下列说法正确的是（）A．杠杆一定是直的B．动力、阻力只能分别作用在杠杆支点的两侧C．力臂是从支点到力的作用点的距离D．作用在杠杆上的力臂可能为零二、填空题（共2小题，每小题3分，满分6分）3．（3分）一根硬棒_________的作用下如果能够绕_________转动，我们把这根硬棒称为_________．在日常生活中我们使用的工具属于杠杆的有_________、_________、_________等．4．（3分）从支点到阻力用线的垂直距离叫_________；从支点到动力作用线的垂直距离叫_________；如果把铁锹看作费力杠杆，在图中所示的A、B、C三点中，支点是_________点，动力作用点是_________点．三、解答题（共14小题，满分0分）5．（2006•北京）如图所示，O点为杠杆的支点，请画出力F的力臂，并用字母L表示．6．（2012•菏泽）如图所示，用裁纸刀裁纸．加在裁纸刀上的动力为F，支点在O点，请在图中画出动力臂并用L标明．©2010-2014菁优网菁优网www.jyeoo.com7．（2006•大连）如图是用杠杆提起重物的示意图．请画出拉力F1（方向竖直向上）的力臂，并画出挂重物的绳对杠杆的拉力F2的示意图．8．请你画出图中力F的力臂．9．（2006•海珠区）在图中画出斜面上“不倒翁”受重力的示意图，并画出重力相对于O点的力臂l1．（黑点表示“不倒翁”的重心）10．（2006•锦州）请在图中画出用瓶起子启瓶盖的动力F1的力臂L1和阻力F2．11．（2012•雨花台区一模）如图所示，O是杠杆OA的支点．在图中画出拉力F1和F2的力臂L1和L2．12．（2005•南京）在图中画出小锤所受阻力F2以及动力F1的力臂．©2010-2014菁优网菁优网www.jyeoo.com13．（2011•达州）如图是列车上售食品的手推车，当前轮遇到障碍物时，售货员向下按扶把，使手推车前轮向上翘起，请画出售货员所用的最小动力及其力臂．14．如图所示，用力F踩汽车刹车踏板，请画出此力对支点O的力臂．15．（2005•扬州）如图，试画出缝纫机脚踏板所受动力、阻力的力臂．16．（2005•梅州）如图是安装在安全文明小区进出口的栏杆（栏杆是一根粗细均匀的圆木杆）示意图，当在A处施加一个压力F时，可将栏杆拉到如图所示位置，请在图中画出此时压力F的力臂L1，和重力G的力臂L2．17．如图所示，杠杆在力F1、F2的作用下处于平衡状态，O为支点，l1是力F1的力臂，在图中画出F2的力臂和动力F1．©2010-2014菁优网菁优网www.jyeoo.com18．如图所示，甲是我们常使用的指甲钳．乙是它的示意图．请细心观察，此钳分别应用了哪些物理知识及原理．请你写出三个应用不同原理．©2010-2014菁优网菁优网www.jyeoo.com苏科版九年级上册《11.1杠杆》2013年同步练习卷（江苏省无锡市）参考答案与试题解析一、选择题（共2小题，每小题3分，满分6分）1．（3分）下列说法正确的是（）A．支点不一定在杠杆上B．动力臂与阻力臂的和是杠杆的长度C．力臂肯定在杠杆上D．力的作用点肯定在杠杆上考点：杠杆及其五要素．菁优网版权所有专题：简单机械．分析：（1）掌握杠杆的五要素：支点、动力、动力臂、阻力、阻力臂；（2）杠杆绕着转动的点叫做支点，支点在杠杆上；（3）动力臂和阻力臂是指支点到动力作用线和阻力作用线的距离，不一定在杠杆上；（4）力的作用点必须作用在杠杆上．解答：解：A、支点是杠杆绕着转动的点，一定在杠杆上，A错误；B、动力臂和阻力臂都是指支点到动力作用和阻力作用线的距离，不一定在杠杆上，所以动力臂与阻力臂的和不一定等于杠杆的长度，B错误；C、由B知，力臂不一定在杠杆上，C错误；D、力的作用点一定在杠杆上，D正确．故选D．点评：此题考查了杠杆的五要素，并且要深入的理解．2．（3分）下列说法正确的是（）A．杠杆一定是直的B．动力、阻力只能分别作用在杠杆支点的两侧C．力臂是从支点到力的作用点的距离D．作用在杠杆上...
