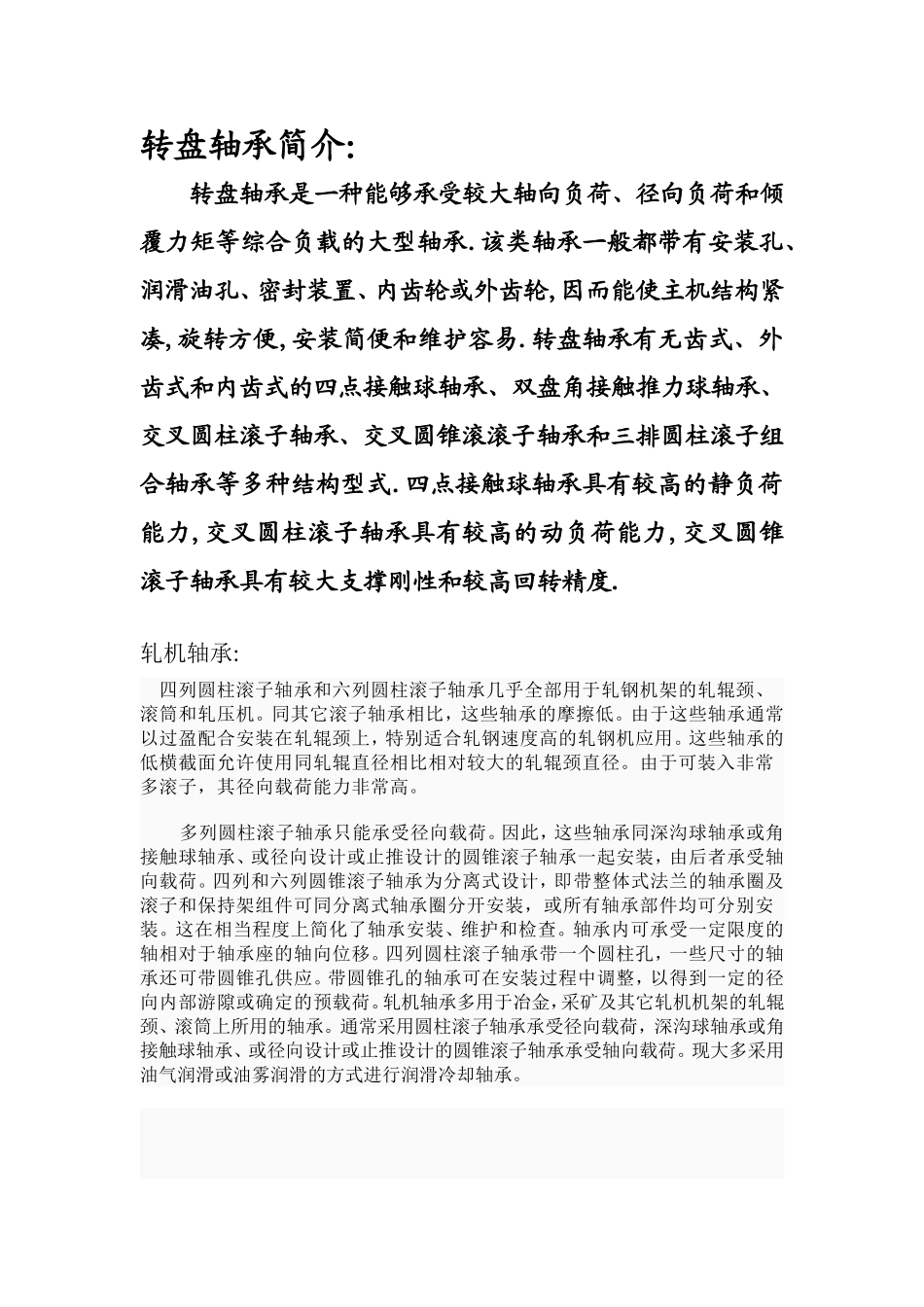

转盘轴承简介:转盘轴承是一种能够承受较大轴向负荷、径向负荷和倾覆力矩等综合负载的大型轴承.该类轴承一般都带有安装孔、润滑油孔、密封装置、内齿轮或外齿轮,因而能使主机结构紧凑,旋转方便,安装简便和维护容易.转盘轴承有无齿式、外齿式和内齿式的四点接触球轴承、双盘角接触推力球轴承、交叉圆柱滚子轴承、交叉圆锥滚滚子轴承和三排圆柱滚子组合轴承等多种结构型式.四点接触球轴承具有较高的静负荷能力,交叉圆柱滚子轴承具有较高的动负荷能力,交叉圆锥滚子轴承具有较大支撑刚性和较高回转精度.轧机轴承:四列圆柱滚子轴承和六列圆柱滚子轴承几乎全部用于轧钢机架的轧辊颈、滚筒和轧压机。同其它滚子轴承相比,这些轴承的摩擦低。由于这些轴承通常以过盈配合安装在轧辊颈上,特别适合轧钢速度高的轧钢机应用。这些轴承的低横截面允许使用同轧辊直径相比相对较大的轧辊颈直径。由于可装入非常多滚子,其径向载荷能力非常高。多列圆柱滚子轴承只能承受径向载荷。因此,这些轴承同深沟球轴承或角接触球轴承、或径向设计或止推设计的圆锥滚子轴承一起安装,由后者承受轴向载荷。四列和六列圆锥滚子轴承为分离式设计,即带整体式法兰的轴承圈及滚子和保持架组件可同分离式轴承圈分开安装,或所有轴承部件均可分别安装。这在相当程度上简化了轴承安装、维护和检查。轴承内可承受一定限度的轴相对于轴承座的轴向位移。四列圆柱滚子轴承带一个圆柱孔,一些尺寸的轴承还可带圆锥孔供应。带圆锥孔的轴承可在安装过程中调整,以得到一定的径向内部游隙或确定的预载荷。轧机轴承多用于冶金,采矿及其它轧机机架的轧辊颈、滚筒上所用的轴承。通常采用圆柱滚子轴承承受径向载荷,深沟球轴承或角接触球轴承、或径向设计或止推设计的圆锥滚子轴承承受轴向载荷。现大多采用油气润滑或油雾润滑的方式进行润滑冷却轴承。滚针轴承的定义及由来;滚针轮廓面在近端面处稍微收缩。滚针和滚道线接触修正的结果可滚针轴承避免产生有破坏性的边缘应力。支承滚轮滚针轴承系厚壁外圈,经高温高氮淬火高精密分选的滚子由高刚性外圈的挡边引导,利用线状接触,滚轮可以直接在滚道上轻松转动,并可以承受巨大的载荷。为去除应力,支撑滚轮的外圈采用弧面设计,曲线滚轮有带单、双密封圈、不带密封圈、带密封环等各种规格型号。带密封圈存储润滑脂空间大、提供锂基脂长久性润滑,并延长润滑间隔。密封圈材质为带骨架丁腈橡胶或ST12,其运转温度范围为-30°C至+100°C或-30°C至+180°C。密装式的曲线滚轮可承受较重的极强载荷和高性能运转。RSTO外圈无挡边,无内圈支承滚轮滚针轴承的特点及用途:滚针轴承装有细而长的滚子(滚子长度为直径的3~10倍,直径一般不大于5mm),因此径向结构紧凑,其内径尺寸和载荷能力与其他类型轴承相同时,外径最小,特别适用于径向安装尺寸受限制的支承结果。根据使用场合不同,可选用无内圈的轴承或滚针和保持架组件,此时与轴承相配的轴颈表面和外壳孔表面直接作为轴承的内、外滚动表面,为保证载荷能力和运转性能与有套圈轴承相同,轴或外壳孔滚道表面的硬度,加工精度和表面质量应与轴承套圈的滚道相仿。此种轴承仅能承受径向载荷。外球面轴承:外球面球轴承实际上是深沟球轴承的一种变型,特点是它的外圈外径表面为球面,可以配入轴承座相应的凹球面内起到调心的作用。虽然它的基本性能与深沟球轴承应是相似的,但是由于这种轴承大都应用在比较粗糙的机械中,安装定位不够精确,轴与座孔的轴线对中性差,或是轴长而挠度大等的情况下,而且轴承本身精度也不够高,有的结构也比较粗糙因此性能的实际表现比较相同规格的深沟球轴承要打上相当的折扣。例如:带顶丝的外球面球轴承应用于刚度差挠度大的通轴,这种轴承两面带密封圈,能严密防止污物侵入,出厂时巳装填适量的润滑剂,安装前不需清洗,不需补加润滑剂,轴承内圈凸出端上的顶丝螺钉在轴上紧固时.允许的轴向负荷不得超过额定动负荷的20%。带偏心套的外球面球轴承与带顶丝的外球面轴承性能基本相同,只是顶丝不在内圈上,而是在偏心套上。圆锥孔外球面球轴承的内孔为带1:12锥度的圆锥孔,可直接安装在锥形轴上,或借助紧...
