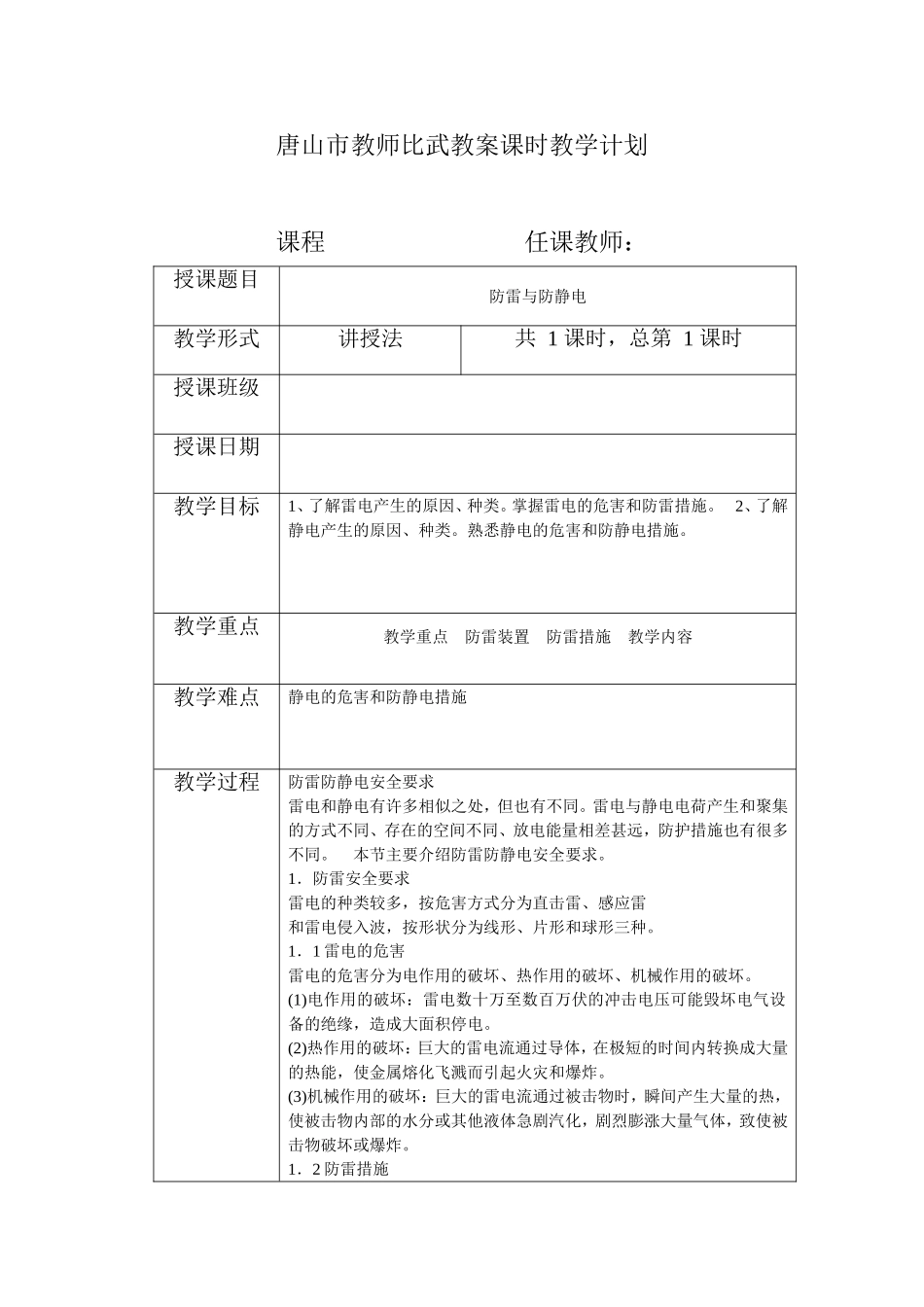

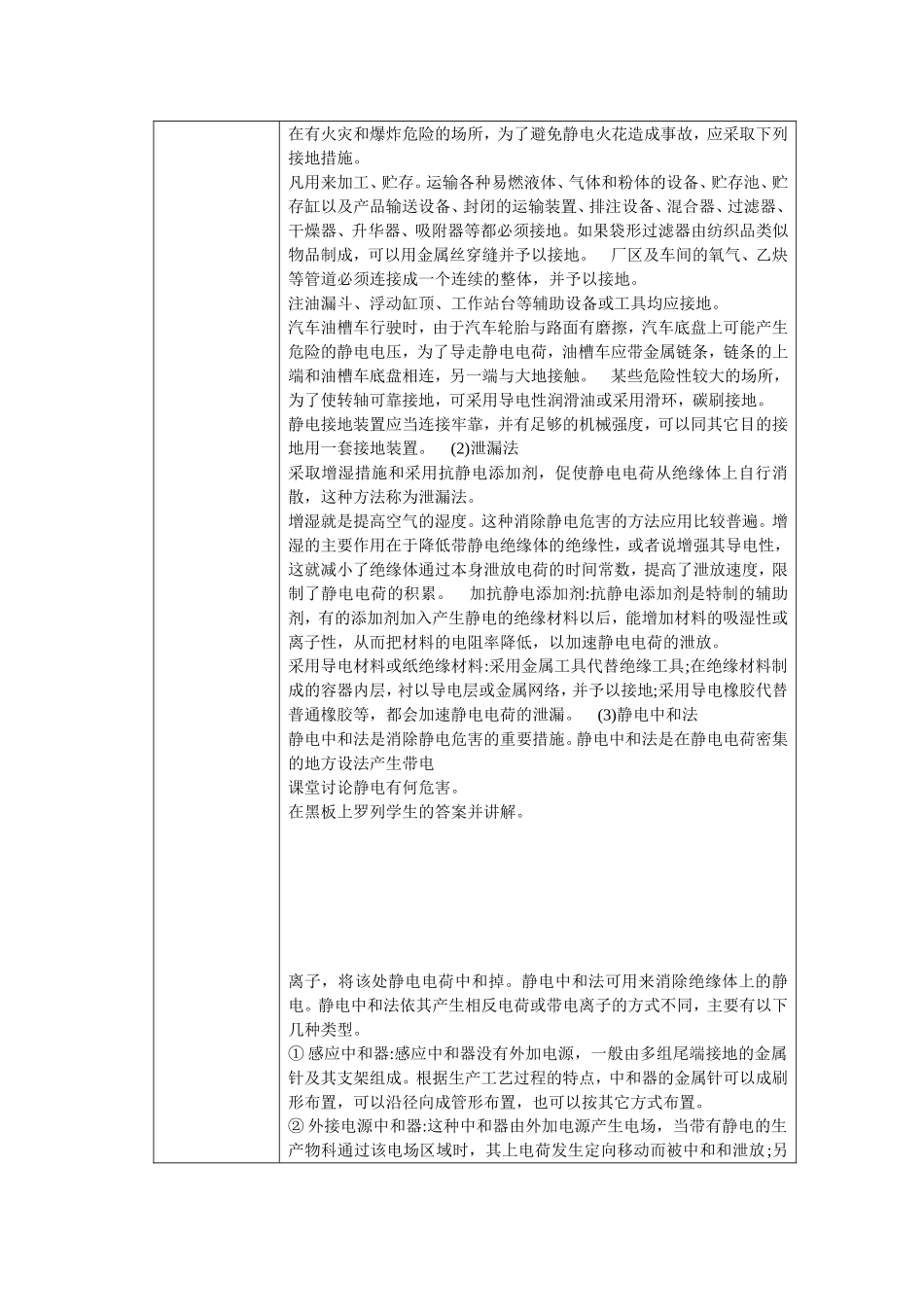

唐山市教师比武教案课时教学计划课程任课教师：授课题目防雷与防静电教学形式讲授法共1课时，总第1课时授课班级授课日期教学目标1、了解雷电产生的原因、种类。掌握雷电的危害和防雷措施。2、了解静电产生的原因、种类。熟悉静电的危害和防静电措施。教学重点教学重点防雷装置防雷措施教学内容教学难点静电的危害和防静电措施教学过程防雷防静电安全要求雷电和静电有许多相似之处，但也有不同。雷电与静电电荷产生和聚集的方式不同、存在的空间不同、放电能量相差甚远，防护措施也有很多不同。本节主要介绍防雷防静电安全要求。1．防雷安全要求雷电的种类较多，按危害方式分为直击雷、感应雷和雷电侵入波，按形状分为线形、片形和球形三种。1．1雷电的危害雷电的危害分为电作用的破坏、热作用的破坏、机械作用的破坏。(1)电作用的破坏：雷电数十万至数百万伏的冲击电压可能毁坏电气设备的绝缘，造成大面积停电。(2)热作用的破坏：巨大的雷电流通过导体，在极短的时间内转换成大量的热能，使金属熔化飞溅而引起火灾和爆炸。(3)机械作用的破坏：巨大的雷电流通过被击物时，瞬间产生大量的热，使被击物内部的水分或其他液体急剧汽化，剧烈膨涨大量气体，致使被击物破坏或爆炸。1．2防雷措施(1)建筑物防雷措施各类建筑物防雷措施应采取防直击雷和防雷电波侵入的措施。建筑物可利用基础内钢筋网作为接地体;可利用外缘柱内外侧两根主筋作为防雷引下线;应将45m以上外墙上的栏杆、门窗等较大的金属物与防雷装置连接以防侧击雷;建筑物上面可装设避雷针、避雷带、避雷网。(2)架空线路防雷措施设避雷线;提高线路本身的绝缘水平;用三角形顶线作保护线，装设自动重合闸装置或自重合熔断器。(3)变、配电所的防雷措施装设避雷针，用来保护整个变、配电所建(构，筑物，使之免遭直击雷;高压侧装设阀型避雷器或保护间隙。主要用来保护主变压器，以免高电位沿高压线路侵入变电所，损坏变电所这一最主要的设备，为此，要求避雷器或保护间隙应尽量靠近变压器安装，其接地线应与变压器低压中性点及金属外壳连在一起接地。低压侧装设阀型避雷器或保护间隙主要在多雷区使用，以防止雷电波由低压侧侵入而击穿变提问：雷电是怎样产生的？压器的绝缘、当变压器低压侧中性点不接地时，其中性点也应加装避雷器或保护间隙。2．防静电安全要求与漏电相比，静电是相对静止的电荷。静电现象是一种常见的带电规象，如雷电、电容器残留电荷、摩擦带电等。静电既有有利的一面也有有害的一面。以下主要介绍静电的危害及防静电要求。2．1静电的危害静电的危害方式有爆炸和火灾、电击、妨碍生产。（1）爆炸和火灾，静电电量虽然不大，但因其电压很高而容易发生放电，产生静电火花。在具有可燃液体的作业场所(如油品装运场所)可能因静电火花引起火灾。在具有爆炸性粉尘或爆炸性气体、蒸汽的作业场所(如煤粉、面粉、铝粉、氢气等，可能因静电火花引起爆炸。(2)电击：当人体接近带静电体的时候，带静电荷的人体(人体所带静电可高达上万伏，在接近接地体的时候就有可能发生电击。由于静电能虽很小，静电电击不致于直接使人致命，但可能因电击坠落摔倒引起二次事故。(3)妨碍生产，在某些生产过程中，如不清除静电，将会妨碍生产或降低产品质量。例如，纺织行业，静电使纤维缠结、吸附尘土，降低纺织品质量;在印刷行业，静电使纸张不齐，不能分开，影响印刷速度和质量;静电还可能引起电子元件误动作。2．2防静电安全要求消除静电危害的措施大致有接地法。泄漏法、中和法和工艺控制法。(1)接地法接地是消除静电危害最简单的方法。接地主要用来消除导电体上的静电，不宜用来消除绝缘体上的静电。在有火灾和爆炸危险的场所，为了避免静电火花造成事故，应采取下列接地措施。凡用来加工、贮存。运输各种易燃液体、气体和粉体的设备、贮存池、贮存缸以及产品输送设备、封闭的运输装置、排注设备、混合器、过滤器、干燥器、升华器、吸附器等都必须接地。如果袋形过滤器由纺织品类似物品制成，可以用金属丝穿缝并予以接地。厂区及车间的氧气、乙炔等管道必须连接成一个连续的整体，并予以接地。注油漏斗、浮动缸顶、工作站台等辅助设备或...
