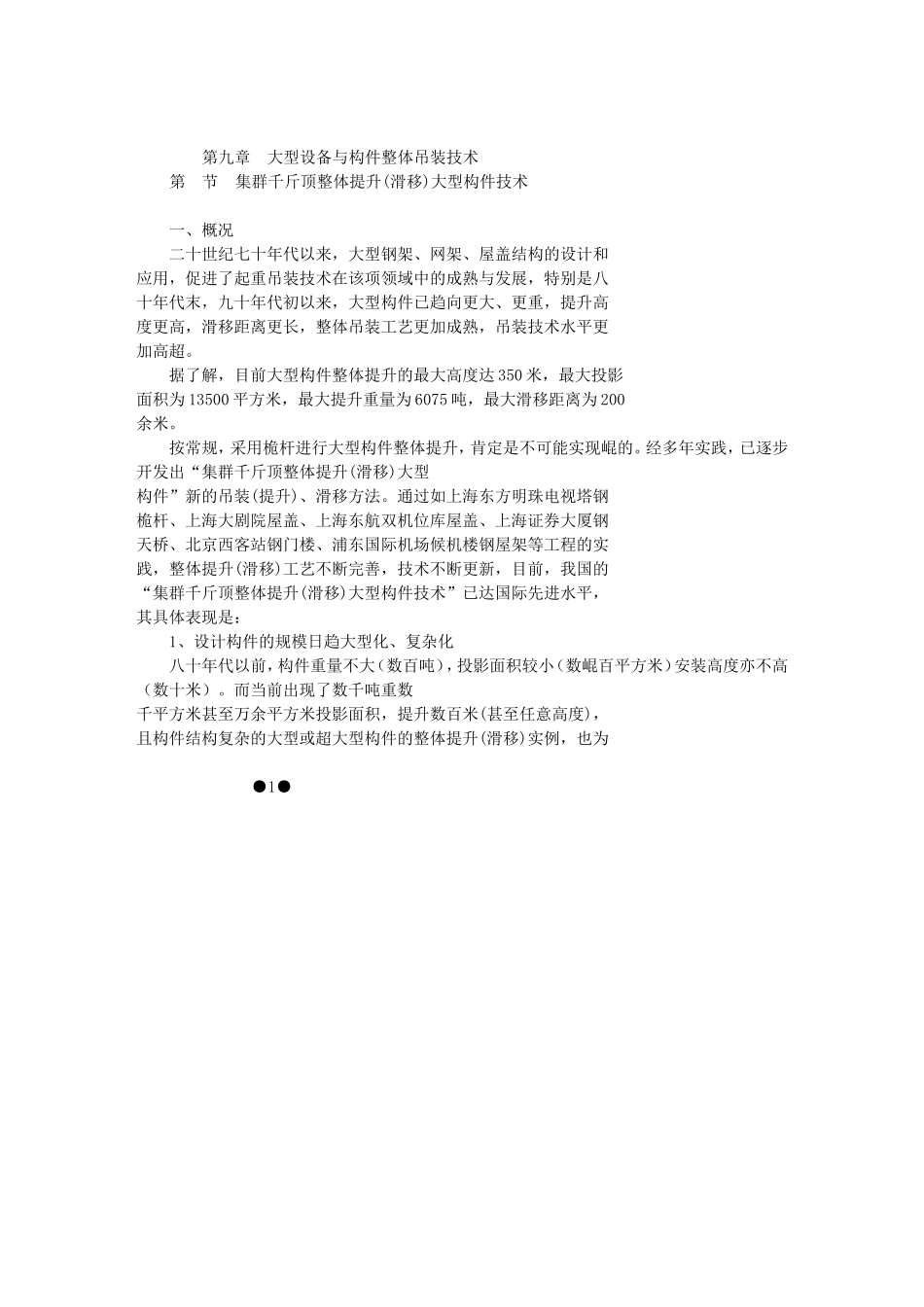

集群千斤顶整体提升(滑移)大型构件技术陈光远上海市工业设备安装公司二○○○年二月第九章大型设备与构件整体吊装技术第节集群千斤顶整体提升(滑移)大型构件技术一、概况二十世纪七十年代以来,大型钢架、网架、屋盖结构的设计和应用,促进了起重吊装技术在该项领域中的成熟与发展,特别是八十年代末,九十年代初以来,大型构件已趋向更大、更重,提升高度更高,滑移距离更长,整体吊装工艺更加成熟,吊装技术水平更加高超。据了解,目前大型构件整体提升的最大高度达350米,最大投影面积为13500平方米,最大提升重量为6075吨,最大滑移距离为200余米。按常规,采用桅杆进行大型构件整体提升,肯定是不可能实现崐的。经多年实践,已逐步开发出“集群千斤顶整体提升(滑移)大型构件”新的吊装(提升)、滑移方法。通过如上海东方明珠电视塔钢桅杆、上海大剧院屋盖、上海东航双机位库屋盖、上海证券大厦钢天桥、北京西客站钢门楼、浦东国际机场候机楼钢屋架等工程的实践,整体提升(滑移)工艺不断完善,技术不断更新,目前,我国的“集群千斤顶整体提升(滑移)大型构件技术”已达国际先进水平,其具体表现是:1、设计构件的规模日趋大型化、复杂化八十年代以前,构件重量不大(数百吨),投影面积较小(数崐百平方米)安装高度亦不高(数十米)。而当前出现了数千吨重数千平方米甚至万余平方米投影面积,提升数百米(甚至任意高度),且构件结构复杂的大型或超大型构件的整体提升(滑移)实例,也为●1●数不少。2、整体提升(滑移)的工艺方法由单一化向多元化发展大型构件整体提升方法,综合起来有两种,其一为爬升式(“猴崐子爬杆”式);其二为上拔式(“井台提水”式)。工程中具体采用崐何种方法进行构件的整体提升,应视工程对象特点而定。一般来说,对重量大、投影面积大,提升高度不高的构件,多选用“井台提水”式,即上拔式,对重量一般,投影面积不大,但提升高度高的构件,则多选用“猴子爬杆”式,即爬升式。对大型构件,特别是超大型构件的整体滑移,目前以“构架节崐间地面拼装,柱梁屋盖跨端组合、区段拼接整体滑移”的技术路线与方法最为成熟。3、施工机具设备的运行与控制方法更趋完善无论是提升还是滑移,其施工机具设备运行的控制方法,已由崐以前单一机械运行、手动控制向机、电、液一体化,计算机控制方崐向发展,保证了运行中的稳定性、安全性、可靠性。以前,对中、崐小型构件的整体提升,多采用单体机具设备运行、手动控制方法,崐往往会造成承力钢绞线(或钢丝绳)受力不均,提升差值较大现象,崐给构件整体就位造成很大困难。对大型(或超大型)构件的整体提升崐(滑移),现采用多台机具设备运行,根据使用要求,应用机、电、液一体化原理,力求合理选用机具设备,达到受力均匀,提升(滑崐移)同步,升(进)差值小,构件整体稳定且就位方便的目的。4、技术展望通过不断实践不断总结,本技术应用完全能够达到“构件规模●2●超大型化;施工机具设备小型化、简单化;计算机全自动控制;提升(滑移)工艺标准化、规范化和推广应用领域更加多样化”的目的。二、工艺与技术1、适用范围本工艺技术适用于电视塔钢桅杆天线的整体提升和体育馆、游崐泳馆、飞机库、剧院、候车(船)室等大型公用工程的网架、屋盖、崐钢天桥(廊)等构件的整体提升和大型龙门起重机主梁的整体提升以崐及机场航站楼主楼钢屋架(盖)的滑移等。2、方法与特点1)提升方法目前多采用“钢绞线悬挂承重、液压提升千斤顶集群、计算机崐控制同步”方法,其中有如下两种方式:①上拔式(提升式):将液压提升千斤顶设置在承重结构的永崐久柱上,悬挂钢绞线的上端与液压提升千斤顶穿心固定,下端与提崐升构件用锚具连固在一起,似“井台提水”样,液压提升千斤顶夹崐着钢绞线往上提,从而将构件提升到安装高度。②爬升式(爬杆式):悬挂钢绞线的上端固定在永久性结构崐(或基础或与永久物相联系的临时加固设施)上,将液压提升千斤顶设置在钢绞线下端(液压提升千斤顶通过锚具与提升构件连固),似“猴子爬杆”样,液压提升千斤顶夹着钢绞线往上爬,从而将构件崐提升到安装高度。上拔式多适用于屋盖、网架、钢天桥(廊)等投影面积大...
