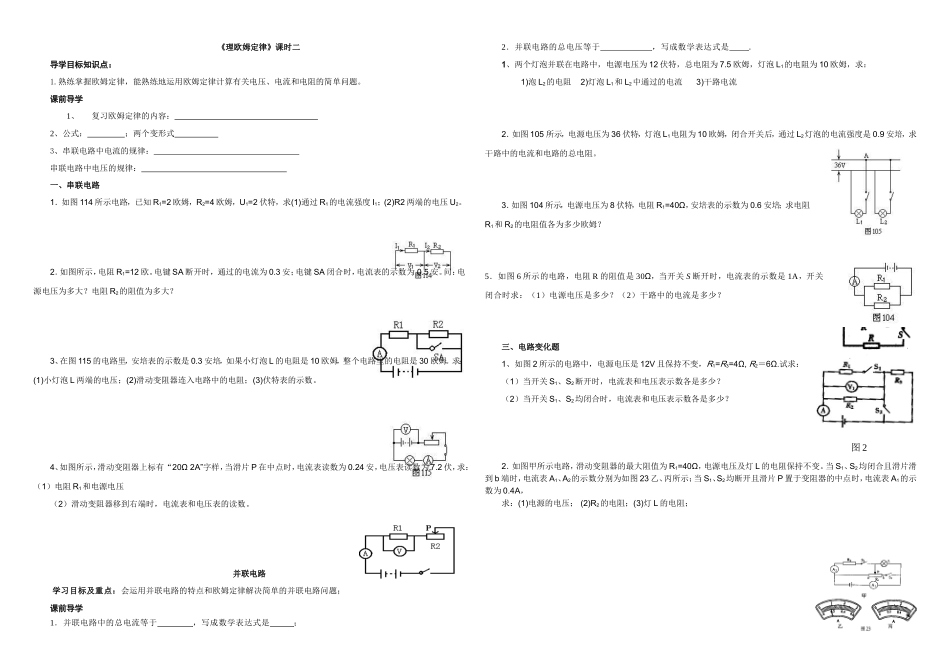

理欧姆定律课时二VIP免费

图6《理欧姆定律》课时二导学目标知识点：1.熟练掌握欧姆定律，能熟练地运用欧姆定律计算有关电压、电流和电阻的简单问题。课前导学1、复习欧姆定律的内容：2、公式：；两个变形式3、串联电路中电流的规律：串联电路中电压的规律：一、串联电路1．如图114所示电路，已知R1=2欧姆，R2=4欧姆，U1=2伏特，求(1)通过R1的电流强度I1；(2)R2两端的电压U2。2．如图所示，电阻R1=12欧。电键SA断开时，通过的电流为0.3安；电键SA闭合时，电流表的示数为0.5安。问：电源电压为多大？电阻R2的阻值为多大？3、在图115的电路里，安培表的示数是0.3安培，如果小灯泡L的电阻是10欧姆，整个电路里的电阻是30欧姆。求：(1)小灯泡L两端的电压；(2)滑动变阻器连入电路中的电阻；(3)伏特表的示数。4、如图所示，滑动变阻器上标有“20Ω2A”字样，当滑片P在中点时，电流表读数为0.24安，电压表读数为7.2伏，求：（1）电阻R1和电源电压（2）滑动变阻器移到右端时，电流表和电压表的读数。并联电路学习目标及重点：会运用并联电路的特点和欧姆定律解决简单的并联电路问题；课前导学1．并联电路中的总电流等于，写成数学表达式是；2．并联电路的总电压等于，写成数学表达式是．1、两个灯泡并联在电路中，电源电压为12伏特，总电阻为7.5欧姆，灯泡L1的电阻为10欧姆，求：1)泡L2的电阻2)灯泡L1和L2中通过的电流3)干路电流2．如图105所示，电源电压为36伏特，灯泡L1电阻为10欧姆，闭合开关后，通过L2灯泡的电流强度是0.9安培，求干路中的电流和电路的总电阻。3．如图104所示，电源电压为8伏特，电阻R1=40Ω，安培表的示数为0.6安培；求电阻R1和R2的电阻值各为多少欧姆？5．如图6所示的电路，电阻R的阻值是30Ω，当开关S断开时，电流表的示数是1A，开关闭合时求：（1）电源电压是多少？（2）干路中的电流是多少？三、电路变化题1、如图2所示的电路中，电源电压是12V且保持不变，R1=R3=4Ω,R2＝6Ω.试求：（1）当开关S1、S2断开时，电流表和电压表示数各是多少？（2）当开关S1、S2均闭合时，电流表和电压表示数各是多少？2．如图甲所示电路，滑动变阻器的最大阻值为R1=40Ω，电源电压及灯L的电阻保持不变。当S1、S2均闭合且滑片滑到b端时，电流表A1、A2的示数分别为如图23乙、丙所示；当S1、S2均断开且滑片P置于变阻器的中点时，电流表A1的示数为0.4A，求：(1)电源的电压；(2)R2的电阻；(3)灯L的电阻；图2
