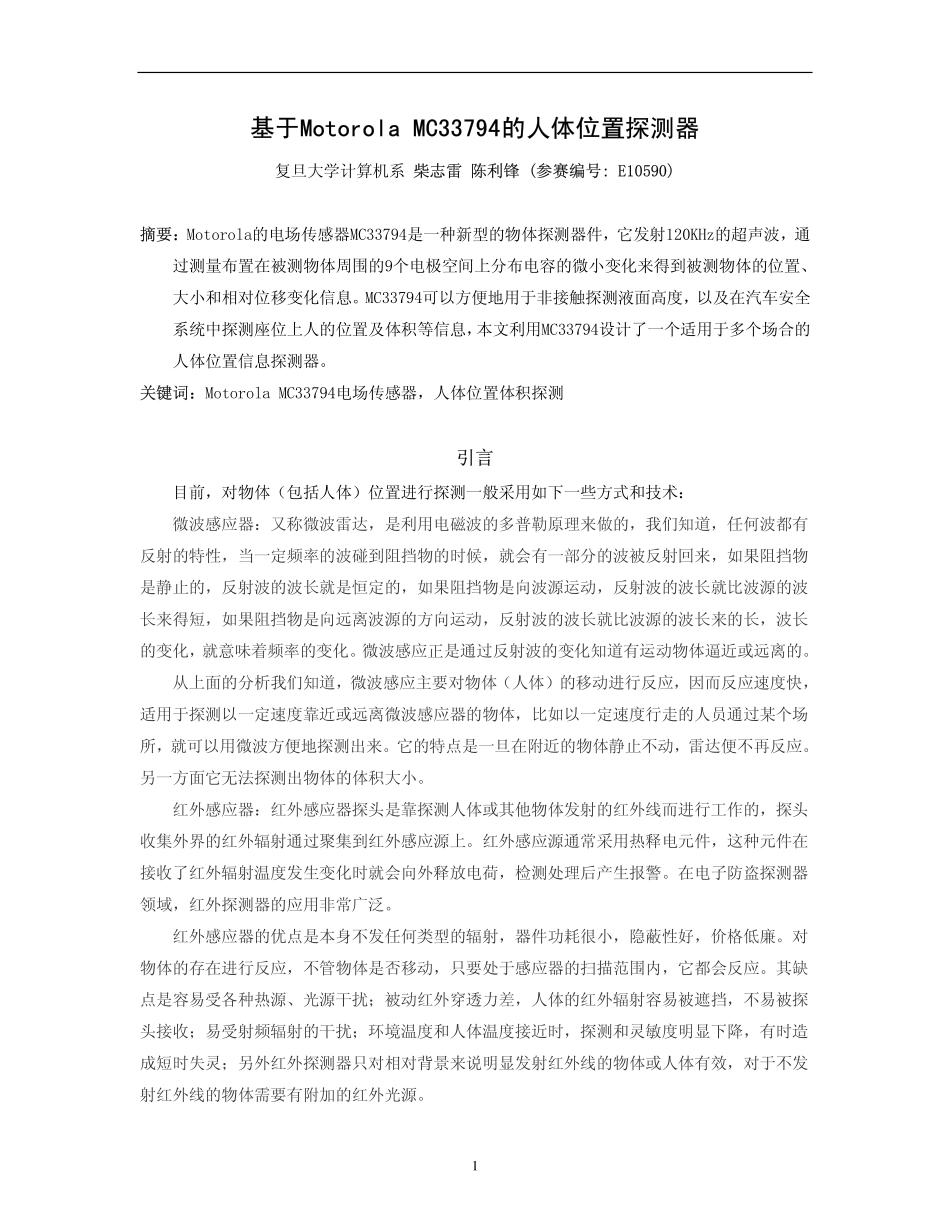

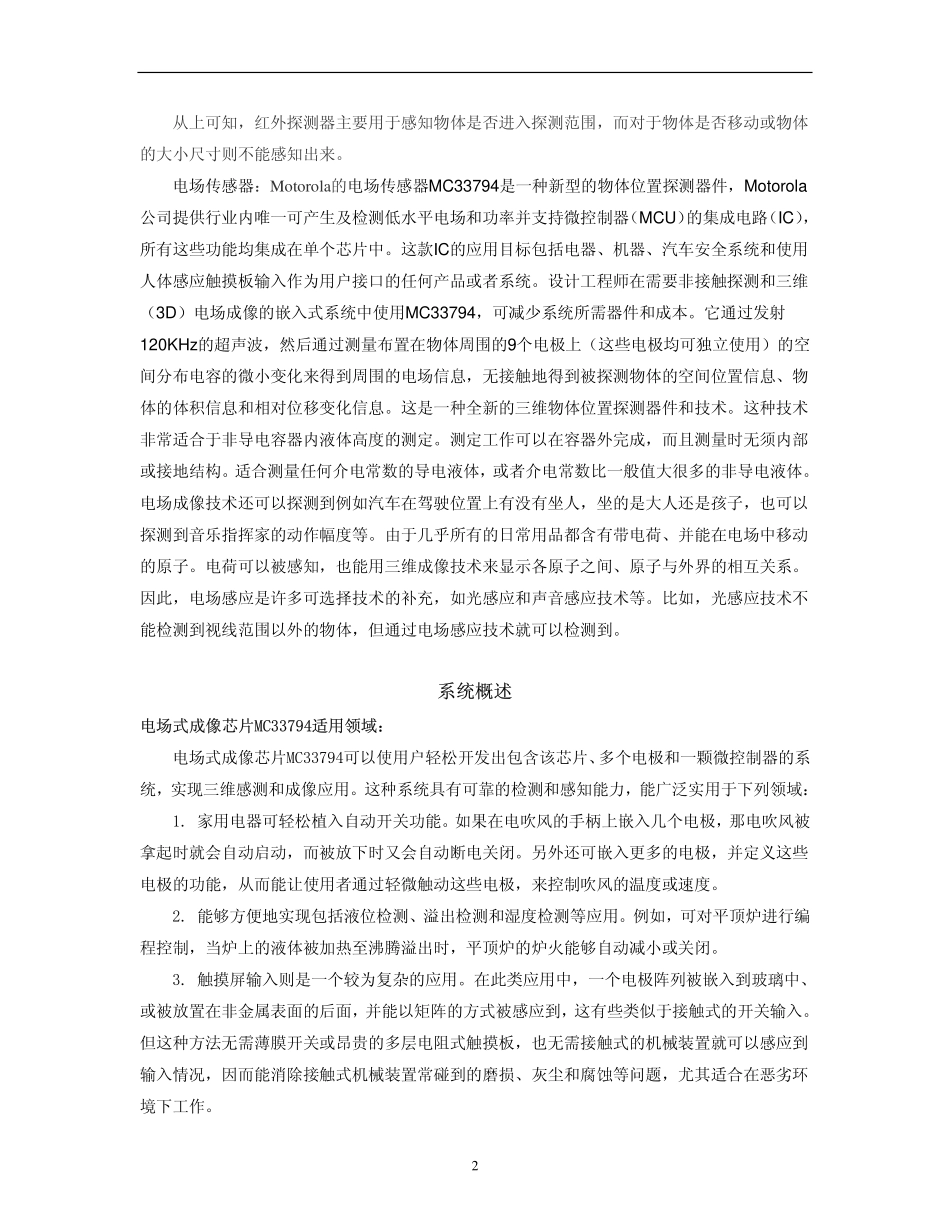

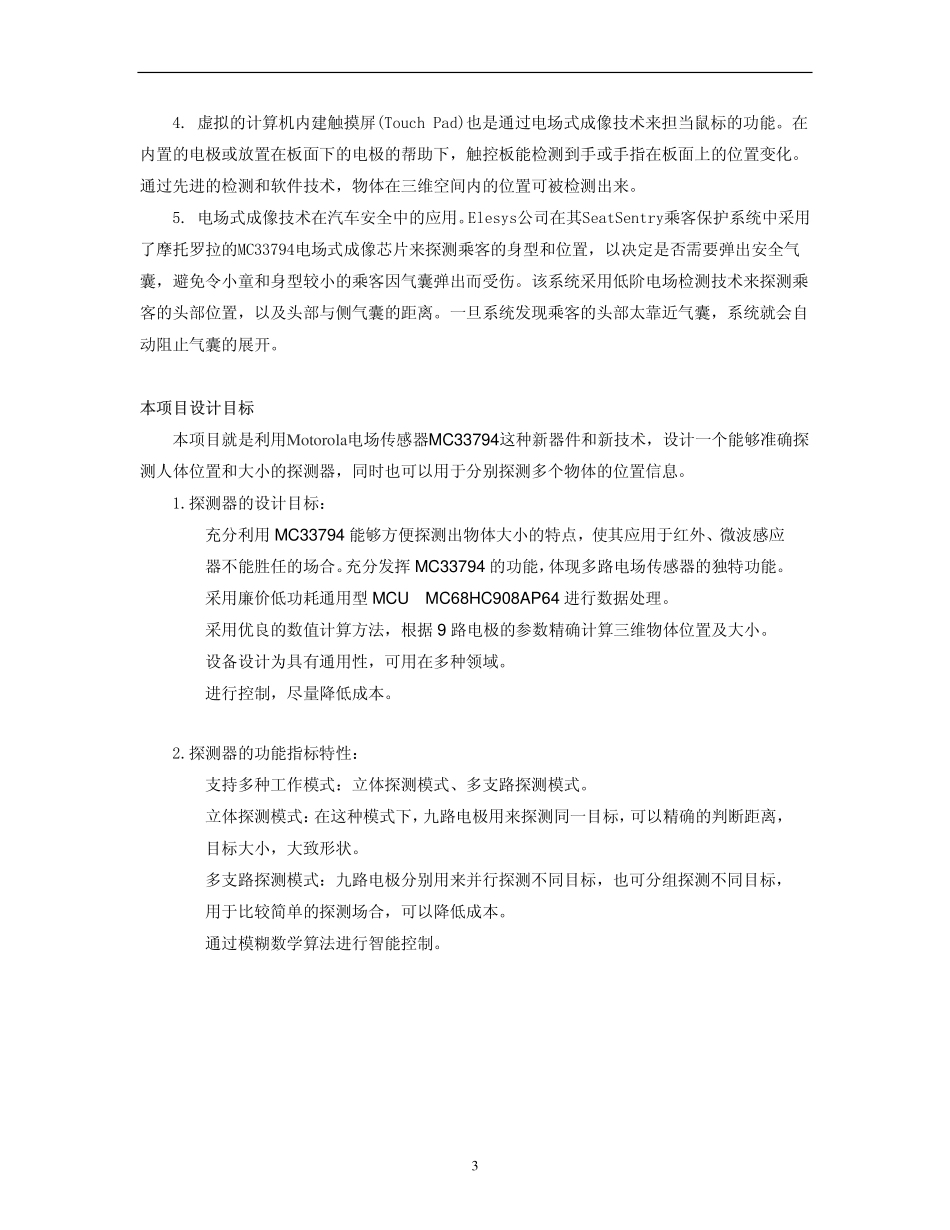

1基于MotorolaMC33794的人体位置探测器复旦大学计算机系柴志雷陈利锋(参赛编号:E10590)摘要：Motorola的电场传感器MC33794是一种新型的物体探测器件，它发射120KHz的超声波，通过测量布置在被测物体周围的9个电极空间上分布电容的微小变化来得到被测物体的位置、大小和相对位移变化信息。MC33794可以方便地用于非接触探测液面高度，以及在汽车安全系统中探测座位上人的位置及体积等信息，本文利用MC33794设计了一个适用于多个场合的人体位置信息探测器。关键词：MotorolaMC33794电场传感器，人体位置体积探测引言目前，对物体（包括人体）位置进行探测一般采用如下一些方式和技术：微波感应器：又称微波雷达，是利用电磁波的多普勒原理来做的，我们知道，任何波都有反射的特性，当一定频率的波碰到阻挡物的时候，就会有一部分的波被反射回来，如果阻挡物是静止的，反射波的波长就是恒定的，如果阻挡物是向波源运动，反射波的波长就比波源的波长来得短，如果阻挡物是向远离波源的方向运动，反射波的波长就比波源的波长来的长，波长的变化，就意味着频率的变化。微波感应正是通过反射波的变化知道有运动物体逼近或远离的。从上面的分析我们知道，微波感应主要对物体（人体）的移动进行反应，因而反应速度快，适用于探测以一定速度靠近或远离微波感应器的物体，比如以一定速度行走的人员通过某个场所，就可以用微波方便地探测出来。它的特点是一旦在附近的物体静止不动，雷达便不再反应。另一方面它无法探测出物体的体积大小。红外感应器：红外感应器探头是靠探测人体或其他物体发射的红外线而进行工作的，探头收集外界的红外辐射通过聚集到红外感应源上。红外感应源通常采用热释电元件，这种元件在接收了红外辐射温度发生变化时就会向外释放电荷，检测处理后产生报警。在电子防盗探测器领域，红外探测器的应用非常广泛。红外感应器的优点是本身不发任何类型的辐射，器件功耗很小，隐蔽性好，价格低廉。对物体的存在进行反应，不管物体是否移动，只要处于感应器的扫描范围内，它都会反应。其缺点是容易受各种热源、光源干扰；被动红外穿透力差，人体的红外辐射容易被遮挡，不易被探头接收；易受射频辐射的干扰；环境温度和人体温度接近时，探测和灵敏度明显下降，有时造成短时失灵；另外红外探测器只对相对背景来说明显发射红外线的物体或人体有效，对于不发射红外线的物体需要有附加的红外光源。2从上可知，红外探测器主要用于感知物体是否进入探测范围，而对于物体是否移动或物体的大小尺寸则不能感知出来。电场传感器：Motorola的电场传感器MC33794是一种新型的物体位置探测器件，Motorola公司提供行业内唯一可产生及检测低水平电场和功率并支持微控制器（MCU）的集成电路（IC），所有这些功能均集成在单个芯片中。这款IC的应用目标包括电器、机器、汽车安全系统和使用人体感应触摸板输入作为用户接口的任何产品或者系统。设计工程师在需要非接触探测和三维（3D）电场成像的嵌入式系统中使用MC33794，可减少系统所需器件和成本。它通过发射120KHz的超声波，然后通过测量布置在物体周围的9个电极上（这些电极均可独立使用）的空间分布电容的微小变化来得到周围的电场信息，无接触地得到被探测物体的空间位置信息、物体的体积信息和相对位移变化信息。这是一种全新的三维物体位置探测器件和技术。这种技术非常适合于非导电容器内液体高度的测定。测定工作可以在容器外完成，而且测量时无须内部或接地结构。适合测量任何介电常数的导电液体，或者介电常数比一般值大很多的非导电液体。电场成像技术还可以探测到例如汽车在驾驶位置上有没有坐人，坐的是大人还是孩子，也可以探测到音乐指挥家的动作幅度等。由于几乎所有的日常用品都含有带电荷、并能在电场中移动的原子。电荷可以被感知，也能用三维成像技术来显示各原子之间、原子与外界的相互关系。因此，电场感应是许多可选择技术的补充，如光感应和声音感应技术等。比如，光感应技术不能检测到视线范围以外的物体，但通过电场感应技术就可以检测到。系统概述电场式成像芯片MC33794适用领域：电场式成像芯片MC33794可以使用户轻松开...
