缝纫线包装机结构设计VIP免费

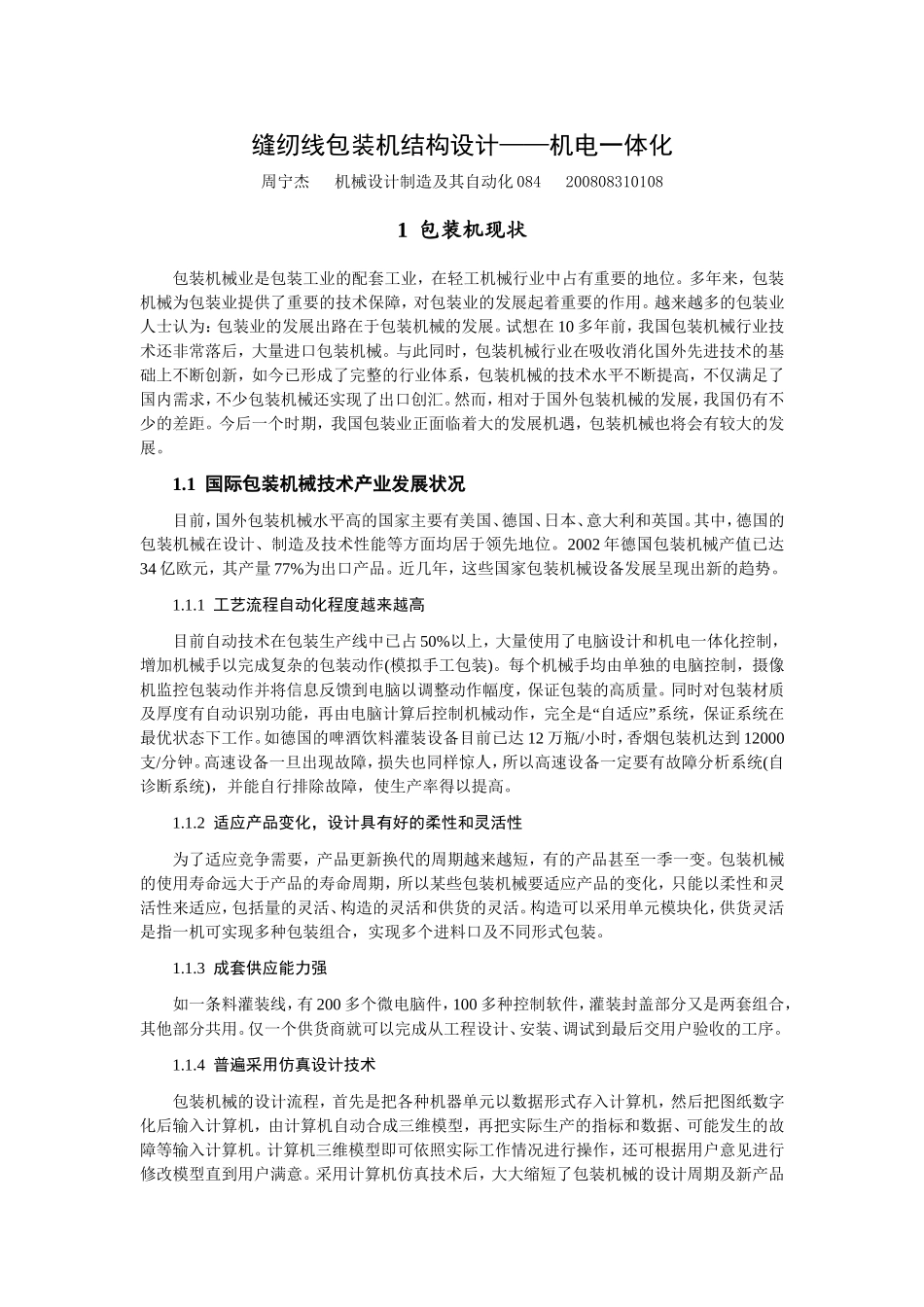

缝纫线包装机结构设计——机电一体化周宁杰机械设计制造及其自动化0842008083101081包装机现状包装机械业是包装工业的配套工业，在轻工机械行业中占有重要的地位。多年来，包装机械为包装业提供了重要的技术保障，对包装业的发展起着重要的作用。越来越多的包装业人士认为：包装业的发展出路在于包装机械的发展。试想在10多年前，我国包装机械行业技术还非常落后，大量进口包装机械。与此同时，包装机械行业在吸收消化国外先进技术的基础上不断创新，如今已形成了完整的行业体系，包装机械的技术水平不断提高，不仅满足了国内需求，不少包装机械还实现了出口创汇。然而，相对于国外包装机械的发展，我国仍有不少的差距。今后一个时期，我国包装业正面临着大的发展机遇，包装机械也将会有较大的发展。1.1国际包装机械技术产业发展状况目前，国外包装机械水平高的国家主要有美国、德国、日本、意大利和英国。其中，德国的包装机械在设计、制造及技术性能等方面均居于领先地位。2002年德国包装机械产值已达34亿欧元，其产量77%为出口产品。近几年，这些国家包装机械设备发展呈现出新的趋势。1.1.1工艺流程自动化程度越来越高目前自动技术在包装生产线中已占50%以上，大量使用了电脑设计和机电一体化控制，增加机械手以完成复杂的包装动作(模拟手工包装)。每个机械手均由单独的电脑控制，摄像机监控包装动作并将信息反馈到电脑以调整动作幅度，保证包装的高质量。同时对包装材质及厚度有自动识别功能，再由电脑计算后控制机械动作，完全是“自适应”系统，保证系统在最优状态下工作。如德国的啤酒饮料灌装设备目前已达12万瓶/小时，香烟包装机达到12000支/分钟。高速设备一旦出现故障，损失也同样惊人，所以高速设备一定要有故障分析系统(自诊断系统)，并能自行排除故障，使生产率得以提高。1.1.2适应产品变化，设计具有好的柔性和灵活性为了适应竞争需要，产品更新换代的周期越来越短，有的产品甚至一季一变。包装机械的使用寿命远大于产品的寿命周期，所以某些包装机械要适应产品的变化，只能以柔性和灵活性来适应，包括量的灵活、构造的灵活和供货的灵活。构造可以采用单元模块化，供货灵活是指一机可实现多种包装组合，实现多个进料口及不同形式包装。1.1.3成套供应能力强如一条料灌装线，有200多个微电脑件，100多种控制软件，灌装封盖部分又是两套组合，其他部分共用。仅一个供货商就可以完成从工程设计、安装、调试到最后交用户验收的工序。1.1.4普遍采用仿真设计技术包装机械的设计流程，首先是把各种机器单元以数据形式存入计算机，然后把图纸数字化后输入计算机，由计算机自动合成三维模型，再把实际生产的指标和数据、可能发生的故障等输入计算机。计算机三维模型即可依照实际工作情况进行操作，还可根据用户意见进行修改模型直到用户满意。采用计算机仿真技术后，大大缩短了包装机械的设计周期及新产品开发周期。1.2国内包装机械技术产业发展状况我国包装机械的技术水平，从整体看，比先进国家的技术水平落后20年，在产品的开发、性能、质量、可靠性、服务等方面的竞争中处于劣势。有关专家建议如下：1.在产品结构上，应以市场为导向，改变目前以低技术含量为主、低水平竞争的状况，淘汰一批低效高耗、低档次、低附加值、劳动密集型的产品，努力开发生产高效低耗、产销对路的大型成套设备和高新技术产品。2.在包装功能上，工农业产品要趋向精致化与多元化，包装机械产品要朝着产品多功能与单一高速的两极化方向发展。3.在技术性能上，要将其他领域的先进技术应用在包装机械上，如机电一体化技术、热管技术、远距离遥控技术、自动柔性补偿技术等，使产品技术性能大幅度提高。4.在生产制造上，专业化生产已成为趋势。国际包装机械厂商都十分重视包装机械与整个包装系统的通用能力，一些通用标准件不再由包装机械厂生产，某些特殊的零部件则由高度专用化的生产厂家生产，而真正的包装机械厂在某种意义上说是组装厂。我国包装机械工业新的机遇正在显现根据行业十一五规划预测，到2010年，国内行业总销售额可达1300亿元，市场需求可达2000亿元。考虑到国际上新工艺、新技术不断...
