河北科大土工实验指导书-1VIP免费

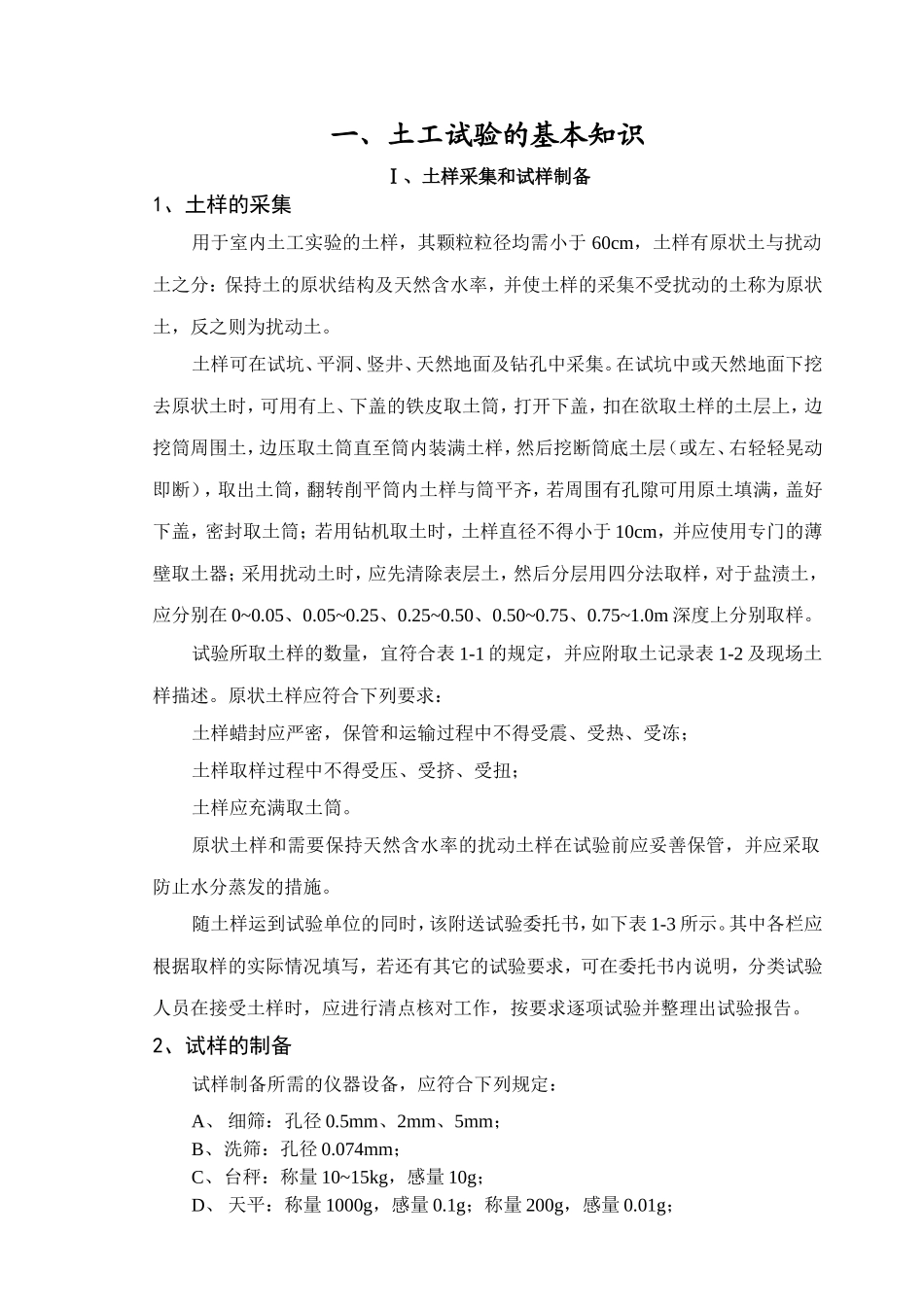

河北科大土工实验指导书-1_第1页
1/8

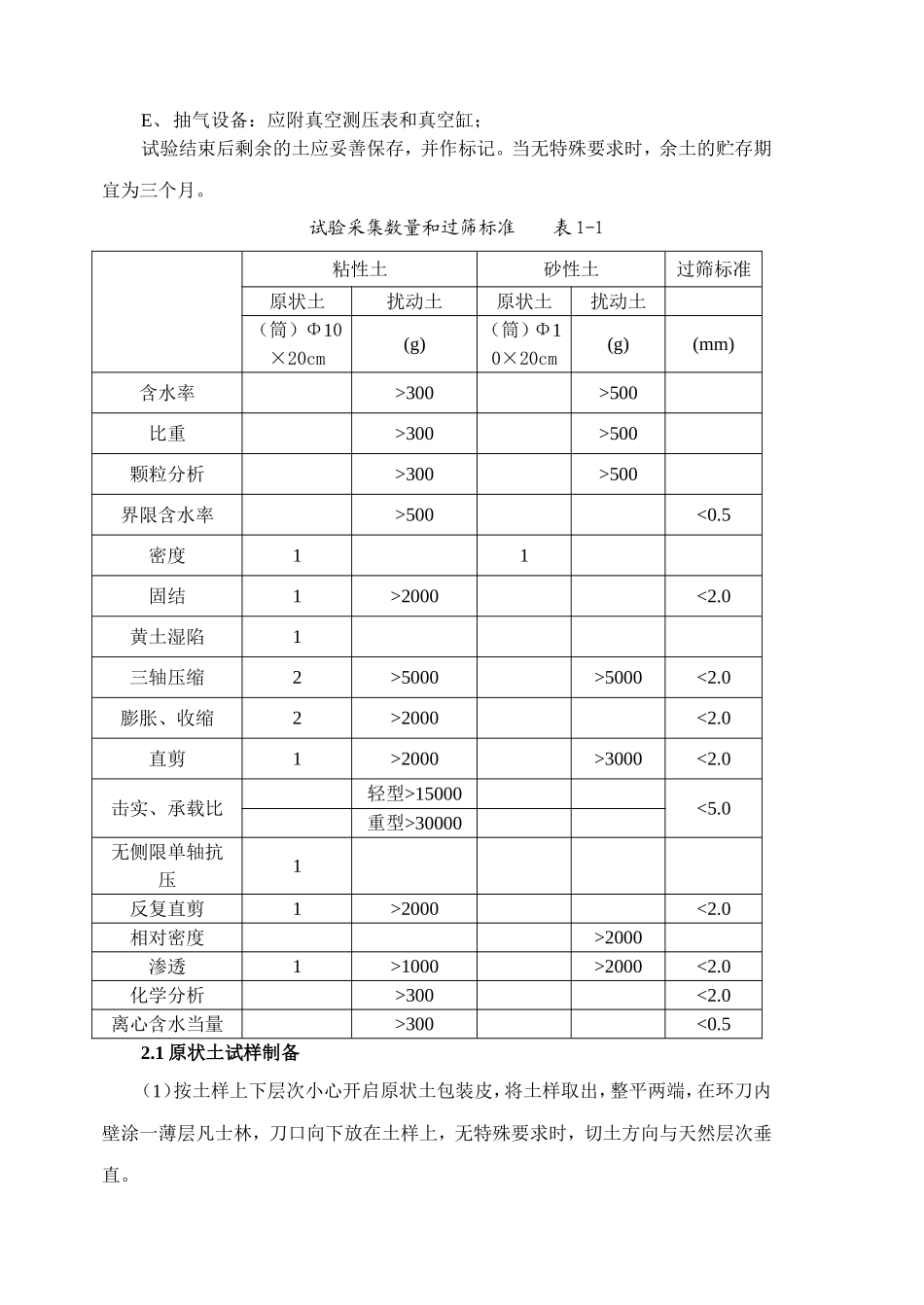

河北科大土工实验指导书-1_第2页
2/8

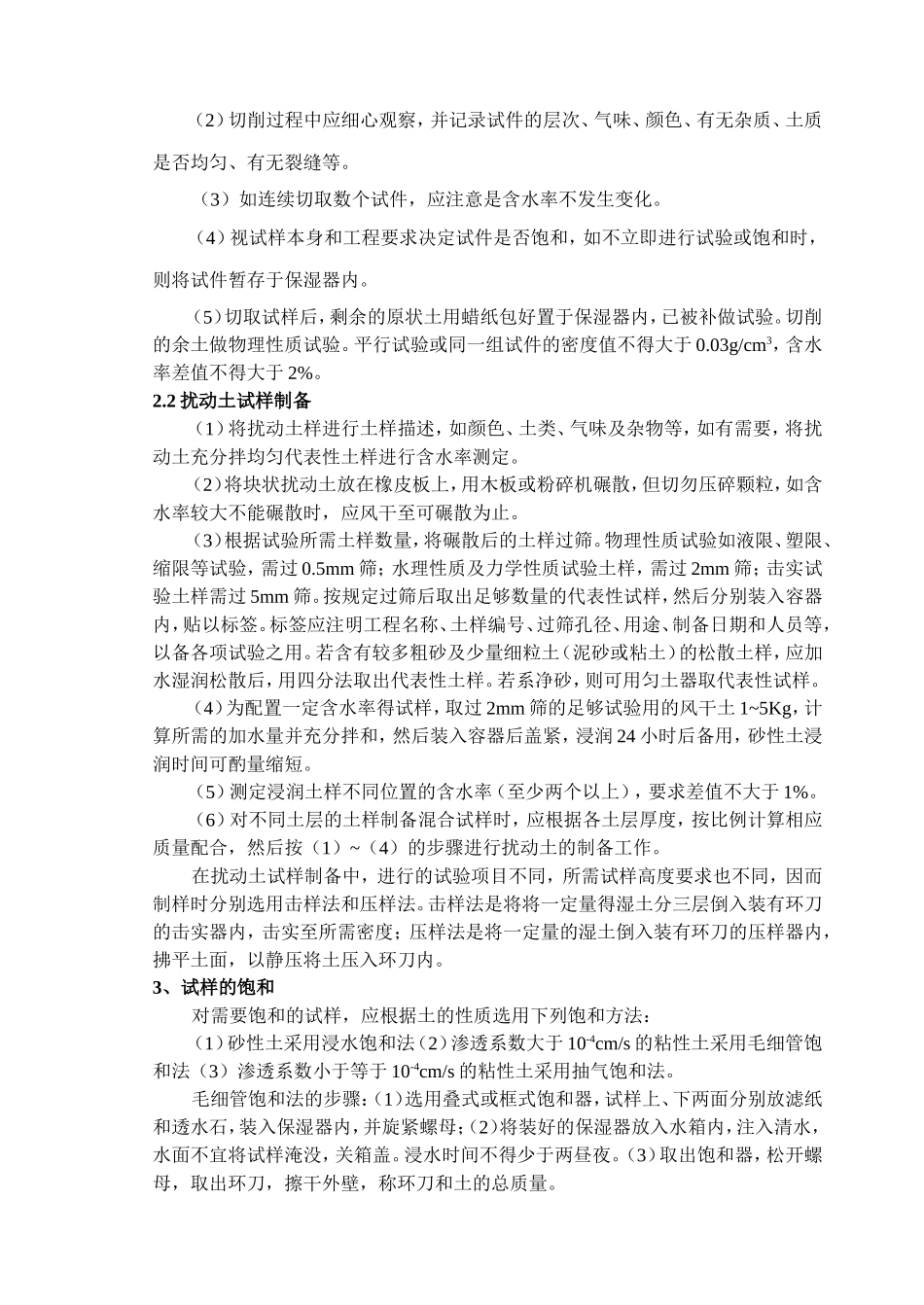

河北科大土工实验指导书-1_第3页
3/8
一、土工试验的基本知识Ⅰ、土样采集和试样制备1、土样的采集用于室内土工实验的土样,其颗粒粒径均需小于60cm,土样有原状土与扰动土之分:保持土的原状结构及天然含水率,并使土样的采集不受扰动的土称为原状土,反之则为扰动土。土样可在试坑、平洞、竖井、天然地面及钻孔中采集。在试坑中或天然地面下挖去原状土时,可用有上、下盖的铁皮取土筒,打开下盖,扣在欲取土样的土层上,边挖筒周围土,边压取土筒直至筒内装满土样,然后挖断筒底土层(或左、右轻轻晃动即断),取出土筒,翻转削平筒内土样与筒平齐,若周围有孔隙可用原土填满,盖好下盖,密封取土筒;若用钻机取土时,土样直径不得小于10cm,并应使用专门的薄壁取土器;采用扰动土时,应先清除表层土,然后分层用四分法取样,对于盐渍土,应分别在0~0.05、0.05~0.25、0.25~0.50、0.50~0.75、0.75~1.0m深度上分别取样。试验所取土样的数量,宜符合表1-1的规定,并应附取土记录表1-2及现场土样描述。原状土样应符合下列要求:土样蜡封应严密,保管和运输过程中不得受震、受热、受冻;土样取样过程中不得受压、受挤、受扭;土样应充满取土筒。原状土样和需要保持天然含水率的扰动土样在试验前应妥善保管,并应采取防止水分蒸发的措施。随土样运到试验单位的同时,该附送试验委托书,如下表1-3所示。其中各栏应根据取样的实际情况填写,若还有其它的试验要求,可在委托书内说明,分类试验人员在接受土样时,应进行清点核对工作,按要求逐项试验并整理出试验报告。2、试样的制备试样制备所需的仪器设备,应符合下列规定:A、细筛:孔径0.5mm、2mm、5mm;B、洗筛:孔径0.074mm;C、台秤:称量10~15kg,感量10g;D、天平:称量1000g,感量0.1g;称量200g,感量0.01g;E、抽气设备:应附真空测压表和真空缸;试验结束后剩余的土应妥善保存,并作标记。当无特殊要求时,余土的贮存期宜为三个月。试验采集数量和过筛标准表1-1粘性土砂性土过筛标准原状土扰动土原状土扰动土(筒)Φ10×20cm(g)(筒)Φ10×20cm(g)(mm)含水率>300>500比重>300>500颗粒分析>300>500界限含水率>500<0.5密度11固结1>2000<2.0黄土湿陷1三轴压缩2>5000>5000<2.0膨胀、收缩2>2000<2.0直剪1>2000>3000<2.0击实、承载比轻型>15000<5.0重型>30000无侧限单轴抗压1反复直剪1>2000<2.0相对密度>2000渗透1>1000>2000<2.0化学分析>300<2.0离心含水当量>300<0.52.1原状土试样制备(1)按土样上下层次小心开启原状土包装皮,将土样取出,整平两端,在环刀内壁涂一薄层凡士林,刀口向下放在土样上,无特殊要求时,切土方向与天然层次垂直。(2)切削过程中应细心观察,并记录试件的层次、气味、颜色、有无杂质、土质是否均匀、有无裂缝等。(3)如连续切取数个试件,应注意是含水率不发生变化。(4)视试样本身和工程要求决定试件是否饱和,如不立即进行试验或饱和时,则将试件暂存于保湿器内。(5)切取试样后,剩余的原状土用蜡纸包好置于保湿器内,已被补做试验。切削的余土做物理性质试验。平行试验或同一组试件的密度值不得大于0.03g/cm3,含水率差值不得大于2%。2.2扰动土试样制备(1)将扰动土样进行土样描述,如颜色、土类、气味及杂物等,如有需要,将扰动土充分拌均匀代表性土样进行含水率测定。(2)将块状扰动土放在橡皮板上,用木板或粉碎机碾散,但切勿压碎颗粒,如含水率较大不能碾散时,应风干至可碾散为止。(3)根据试验所需土样数量,将碾散后的土样过筛。物理性质试验如液限、塑限、缩限等试验,需过0.5mm筛;水理性质及力学性质试验土样,需过2mm筛;击实试验土样需过5mm筛。按规定过筛后取出足够数量的代表性试样,然后分别装入容器内,贴以标签。标签应注明工程名称、土样编号、过筛孔径、用途、制备日期和人员等,以备各项试验之用。若含有较多粗砂及少量细粒土(泥砂或粘土)的松散土样,应加水湿润松散后,用四分法取出代表性土样。若系净砂,则可用匀土器取代表性试样。(4)为配置一定含水率得试样,取过2mm筛的足够试验用的风干土1~5Kg,计算所需的加水量并充分拌和,然后装入容器后盖紧,浸润24小时后备用,砂性土浸润时间可酌量缩...
