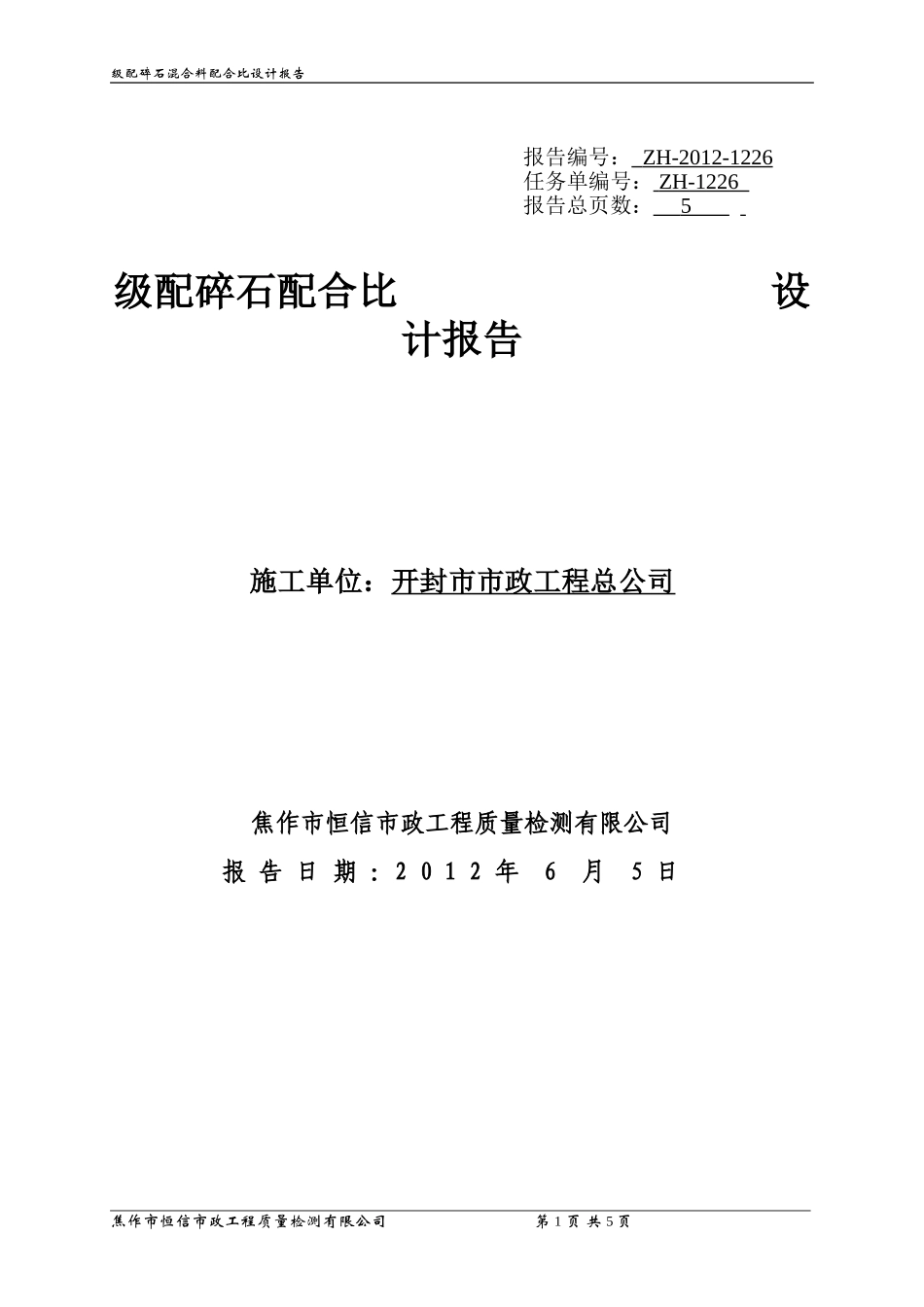

级配碎石混合料配合比设计报告报告编号：ZH-2012-1226任务单编号：ZH-1226报告总页数：5级配碎石配合比设计报告施工单位：开封市市政工程总公司焦作市恒信市政工程质量检测有限公司报告日期：2012年6月5日焦作市恒信市政工程质量检测有限公司第1页共5页级配碎石混合料配合比设计报告委托单位：开封市市政工程总公司建设单位：沁阳市神农山风景名胜区管理局见证单位：河南创达建设工程管理有限公司见证人：顾新建签名栏报告编制：试验人员：报告审核：报告批准：说明：1、报告未加盖公章或检测专用章无效。2、未经本单位书面同意，部分复制报告无效。3、委托检测结果仅对来样负责。4、若对检测结果有异议，应于收到报告十五日内，以书面形式向检测单位提出，逾期视为对报告无异议。5、检测报告未加盖骑缝章无效。6、本报告中所有原材料检测仅供配合比设计使用，施工中所用各种原材料应按规定批量送检。地址：焦作市华宝路电话：0391-2915189电子邮箱：jzhxjc@163.com焦作市恒信市政工程质量检测有限公司第2页共5页级配碎石混合料配合比设计报告一、任务概述受开封市市政工程总公司委托，我公司对沁阳市神农山风景名胜区山前区停车场级配碎石进行配合比设计。二、设计依据2.1《公路路面基层施工技术规范》（JTJ034-2000）2.2《公路工程集料试验规程》（JTGE42-2005）三、原材料性质分析本次目标配合比设计所用集料为沁阳的石灰岩；本次配合比设计所用原材料均由委托方送样。3.1矿料级配碎石中的矿料包括粗集料和细集料。3.1.1粗集料粗集料10~20mm，5~10mm石灰岩，粗集料技术性质见表3-1。试验结果表明粗集料所检项目符合JTJ034-2000《公路路面基层施工技术规范》关于路面基层用粗集料质量技术要求。表3-1粗集料技术性质检测项目单位标准要求粗集料试验结果试验方法10~20mm5~10mm集料压碎值％不大于2813.9**T0316－2005表观相对密度－实测记录2.7192.706T0304－20053.1.2细集料细集料为石屑，试验项目及试验结果见表3-2。试验结果表明细集料所检项目符合JTJ034-2000《公路路面基层施工技术规范》关于路面基层用细集料质量技术要求。表3-2细集料技术性质检测项目单位标准要求细集料试验结果试验方法石屑*表观相对密度－不小于2.502.728*T0304－2005毛体积相对密度－－**各种粗集料、细集料的筛分结果见表3-3表3-3各种集料的筛分结果筛孔矿料通过方孔筛的百分率（%）31.526.5191613.29.54.752.36.1.180.60.30.150.07510~20mm10010069.816.410.76.30.20.00.00.00.00.00.05~10mm10075.230.33.30.10.10.00.00.0焦作市恒信市政工程质量检测有限公司第3页共5页级配碎石混合料配合比设计报告石屑10098.774.350.235.220.615.010.3四、级配碎石配合比设计4.1混合料级配混合料级配范围见下表。表4-1混合料级配范围通过下列筛孔（方孔筛，mm）的质量百分率（%）37.531.5199.54.752.360.60.075上限10010088695437207下限9073492917804.2矿料配合比计算依据JTJ034-2000关于级配范围要求，确定级配组成见表4-2表4-2混合料级配计算筛孔矿料通过方孔筛的百分率（%）比例（％）37.531.5199.54.752.360.60.07510-20mm45.045.031.42.80.10.00.00.05-10mm25.025.025.018.87.60.80.00.0石屑30.030.030.030.029.622.310.63.1合计通过率（%）100.086.451.637.323.110.63.14.3混合料最佳含水量、最大干密度的确定表4-3级配碎石击实试验结果焦作市恒信市政工程质量检测有限公司第4页共5页级配碎石混合料配合比设计报告最佳含水量(％)*3.2*最大干密度（g/cm3）*2.22***4.4目标配合比设计结果见表4-4表4-4级配碎石配合比设计结果材料名称10－20mm5－10mm石屑比例（％）452530最大干密度（g/cm3）2.22最佳含水量（％）3.2焦作市恒信市政工程质量检测有限公司第5页共5页
