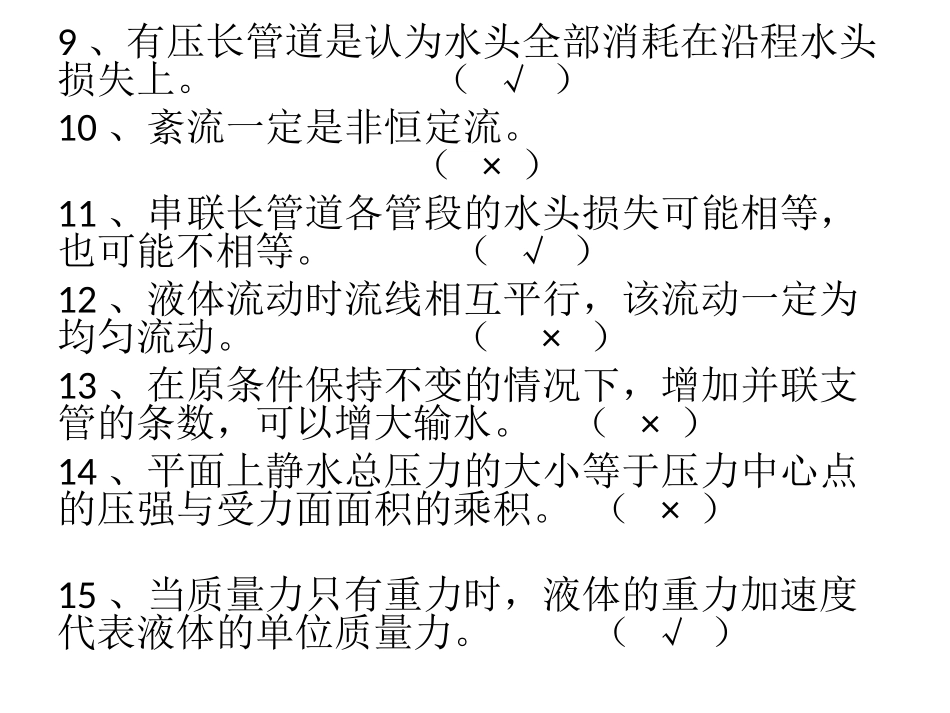

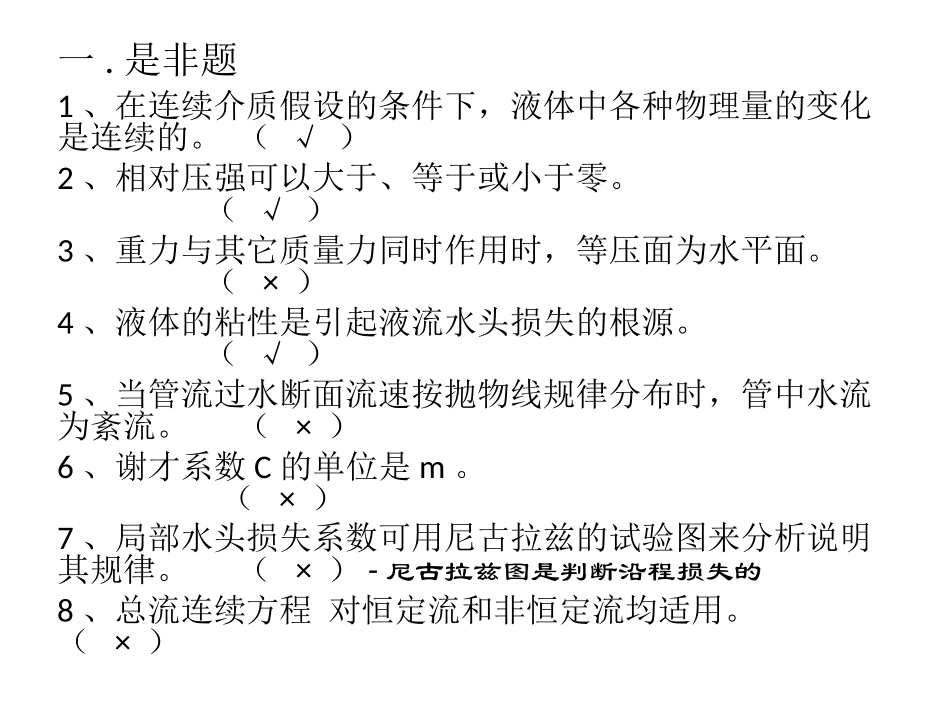

一.是非题1、在连续介质假设的条件下，液体中各种物理量的变化是连续的。（√）2、相对压强可以大于、等于或小于零。（√）3、重力与其它质量力同时作用时，等压面为水平面。（×）4、液体的粘性是引起液流水头损失的根源。（√）5、当管流过水断面流速按抛物线规律分布时，管中水流为紊流。（×）6、谢才系数C的单位是m。（×）7、局部水头损失系数可用尼古拉兹的试验图来分析说明其规律。（×）-尼古拉兹图是判断沿程损失的8、总流连续方程对恒定流和非恒定流均适用。（×）9、有压长管道是认为水头全部消耗在沿程水头损失上。（√）10、紊流一定是非恒定流。（×）11、串联长管道各管段的水头损失可能相等，也可能不相等。（√）12、液体流动时流线相互平行，该流动一定为均匀流动。（×）13、在原条件保持不变的情况下，增加并联支管的条数，可以增大输水。（×）14、平面上静水总压力的大小等于压力中心点的压强与受力面面积的乘积。（×）15、当质量力只有重力时，液体的重力加速度代表液体的单位质量力。（√）二.作图题h1h2AB¦Ã1¦Ã2¦Ã1h1¦Ã1h1+¦Ã2h2¦Ñg(h1-h2)¦Ñg(h1-h2)h1h2ABh1h2AB¦Ñgh1¦Ñgh2ABBA1.总水头线起点略低于水面线2总水头线与测压管水头线平行3测压管水头线终点与水面线平齐4管道突缩处有局部水头损失5总水头线与测压管水头线之间相差一个流速水头，管径越小，流速水头越大V0=0v4¡Ù0V1V2V3×ÜˮͷÏß²âѹÜˮͷÏßa1v1/2ga2v2/2ga3v3/2g222三.简答题1、有两个单侧受压的挡水板a、b。一为圆形，一为矩形，但其面积相等。试问：（1）作用于二者上的总压力是否相等？（2）垂直于平面的拉力TA与TB是否相等？为什么？(8分)(1).作用于二者上的总压力相等,,pc相同，A相同(2)垂直于平面的拉力Ta≠Tb,水压力作用于平面的作用点位置不同，圆形为距水面5e/8,矩形为2e/3pcFpA2、总流的动量方程为ΣF=ρQ（β02v2-β01v1），试问：（1）ΣF中都包括哪些力？（2）如果动量方程求得的力为负值说明什么问题？(8分)(1)ΣF为dt时间内作用于总流流段上的所有外力的矢量和，包括质量力（重力），水压力，摩擦力，管壁对水流的作用力(2)求得的力为负值说明此力的方向与原假定方向相反（不是与正方向相反，假定方向可能是负向）3.有一圆管如图所示，长度L，水头H，沿程水头损失系数λ，流动处于阻力平方区（不计局部损失）。现拟将管道延长（d不变）ΔL，试问水平伸长ΔL和转弯延长ΔL，哪一种布置流量较大？(7分)答：转弯延长ΔL的布置流量更大（3分）转弯布置方式增加了ΔL的水头差，根据能量守恒，相应的流速较大，相同的管径条件下，流量更大（4分）四.计算题•1、某输水管道直径d＝100mm，已知水的运动粘度，沿程水头损失系数，流程L＝10m的水头损失求管壁处切应力，并判别流动是层流还是紊流。（10分）解：由得:计算判断为紊流管壁处切应力或22100.0250.220.129.8flvvhmdg2221.568/1.252/vmsvms541.2520.1Re1.251020000.0110vd300.10.2=g109.84.94410fahdRJgPL2300.025101.5684.988avP2、有一倾斜放置的管道，管径由d1=10cm，突然扩大至d2=20cm。试验时测得测压管1和2中的水位分别为0.5m和0.8m，如图所示。求管道流量Q。(突然扩大局部水头损失系数,A1、A2分别为小管和大管的断面面积，ξ对应于大管的流速。）解：对1-1,2-2断面列能量方程由连续方程解得2222210.2(1)(1)90.1AA22211222122221222220.50.89222pvpvvzzgggggvvvggg112212421AvAvvAvA2320.99/2220.031/4dvmsQAvvms3、水流由直径dA为20cm的A管经一渐缩的弯管流入直径dB为15cm的B管，管轴中心线在同一水平面内，A管与B管之间的夹角θ为60°，已知通过的流量Q为0.1m3/s，A端中心处相对压强pA为120kPa，若不计水头损失，求水流对弯管的作用力（不计摩擦力）（10分）解答见习题2-124、为了测定AB管段的沿程阻力系数λ值，可采用如图所示的装置。已知AB段的管长l为10m，管径d为0.05m。今测得实验数据：（1）A、B两测压管的水头差为0.80m，（2）经90秒钟流入量水箱的水体积为0.247m3。试求该管段的沿程阻力系数λ值。（10分）详见习题3-8
