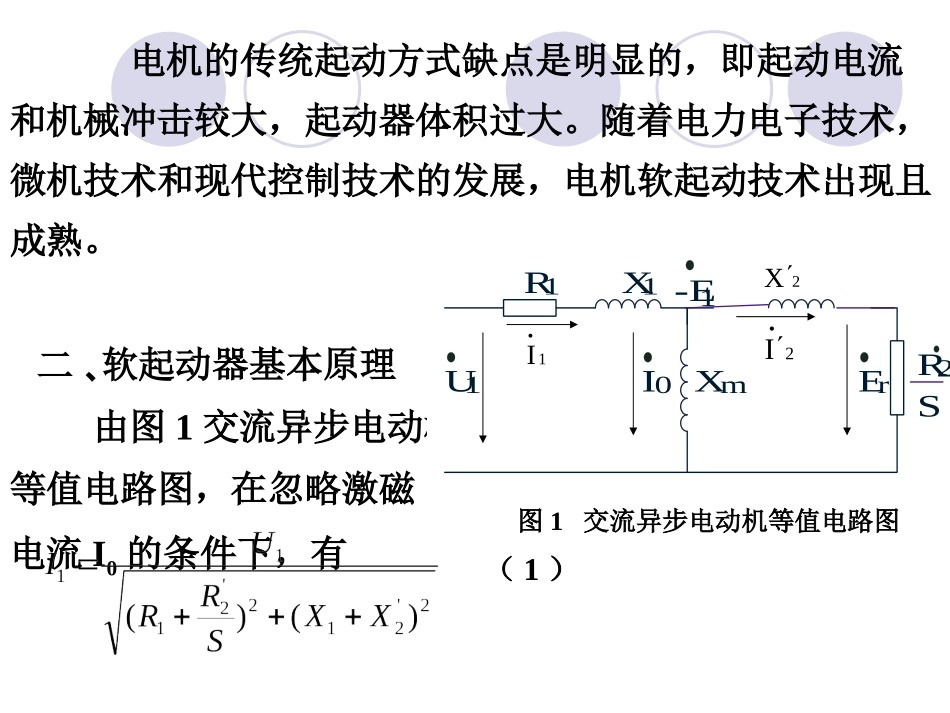

软起动器的基本原理与应用希望森兰科技股份有限公司软起动器的基本原理与应用一、慨述交流异步电动机应用非常广泛,有许多不调速的场合,仅需要对电机进行起动,由于起动电流过大,会对电网和其他用电设备造成冲击,受电网容量的限制和保护其他用电设备正常工作,应对电机的起动过程加以控制。传统的起动方式:低压电机:串电阻起动,自耦减压起动,星三角起动,绕线式电机转子串电阻起动等。高压电机:串电抗器起动,绕线式电机转子串水阻起动器起动,频敏变阻起动等。电机的传统起动方式缺点是明显的,即起动电流和机械冲击较大,起动器体积过大。随着电力电子技术,微机技术和现代控制技术的发展,电机软起动技术出现且成熟。二、软起动器基本原理由图1交流异步电动机等值电路图,在忽略激磁电流I0的条件下,有R1X110UIXm-E1ErRS22X2I1I图1交流异步电动机等值电路图(1)由(1)式可知,电动机直接起动时,n=0,S=1,定子旋转磁场以同步转速切割转子线圈,在转子线圈中感应很大的电势,转子的等效阻抗很小,感应电流很大,则与之平衡的定子电流的负载分量也随之急剧增加;随着转速的提高,转子等效阻抗逐渐增大,相应的定子电流也随之减小。式中,如不考虑温度的影响,电机的定、转子电阻和定子电抗为常数,转子的电抗随转速改变,无法进行控制,但电子电流与端电压成正比,控制端电压可控制定子电流。1234ABCD4321DCBATitleNumberRevisionSizeA4Date:1-Apr-2009SheetofFile:D:\DesignExplorer99\Examples\¸´¼þPLCºãѹ¹©Ë®1.ddbDrawnBy:KM8KM9KM10M3D4D5D6L1L2L3DZ5RJ(1)星-三角起动器1234ABCD4321DCBAKM9KM9KM9KM10SJ1SJ1KM8ZJ12ZJ12ZJ12KM8KM9ZJ12KM8KM10ZJ13535455565758596061L1NSASBKM81234ABCD4321DCBATitleNumberRevisionSizeA4Date:1-Apr-2009SheetofFile:D:\DesignExplorer99\Examples\¸´¼þPLCºãѹ¹©Ë®1.ddbDrawnBy:DZ5KM8KM9KM10M3ZOXD4D5D6L51L52L53L54L55L56L57L58L59L61L1L2L3自耦减压起动其电路图(2)自耦减压起动1234ABCD4321DCBAZJ9KM8KM9KM10SJ1SJ1KM9ZJ12ZJ12ZJ12KM8KM9ZJ12KM8KM10ZJ13535455565758596061L1NSASBKM81234ABCD4321DCBATitleNumberRevisionSizeA4Date:17-Dec-2005SheetofFile:D:\DesignExplorer99SE\Library\Sch\BACKUP~1.DDBDrawnBy:T1T2T3T4T5T6L1L2L3MT1T2T3T4T5T6L1L2L3MT1T2T3T4T5T6L1L2L3MT1T3T4T6L1L2L3ML1L2L3MT1T4L1L2L3M图2软起动器电路拓扑方案(a)(b)(C)(d)(e)(f)利用双向(两只单向反并联)晶闸管的相控交流调压原理,通过改变相控角来改变加在电机定子上电压的均方根值。晶闸管过载能力强,价格便宜。三软起动器电路拓扑结构方案、1低压软起动器(、1100V以下)电路拓扑结构方案如图2有多种结构方案,(a)、(b)方案对称性好谐波比较少。(c)方案由晶闸管和二极管反并联构成,软启动器起动时,二极管导通角为180度,晶闸管导通角由小变大,逐渐增加,波形严重不对称,谐波较大,且电流中既有交流分量又有直流分量,叠加后的数值很大,引起电动机和输电线路发热。(d)、(f)方案只有两相(一相)有晶闸管,另一(二)相为直通,对称性较差。(c)、(d)、(f)使用元件相对较少。(e)这种方案在同等容量下,晶闸管承受的电流小,承受的电压高,需引出六个端子。另外,还由其他的电路拓扑结构方案,由于有这样或那样的缺点,最常用的是(a)、(b)方案。2、高压软起动器电路拓扑方案(6000v以上)这种结构由低压软起动演变而来,由于SCR串联对器件的一致性和阀体均压性能要求较高,技术难度较大。电压等级越高,技术难越大。1234ABCD4321DCBATitleNumberRevisionSizeA4Date:19-Dec-2005SheetofFile:D:\DesignExplorer99SE\Library\Sch\PREVIO~4.DDBDrawnBy:T1T2T3T4T5T6L1L2L3T1nT2nT3nT4nT5nT6nM图3SCR直接串联形式利用高压变频器作为软起动器。四、软起动器的控制方式:1、电压斜坡式起动控制方式电压斜坡式起动控制方式是一种开环控制方式,是软起动器最早起动方式。它的电压按预先设定好的曲线变化,其斜率由斜坡上升的时间t决定。另外,当起动之初电压低于一定值时(一般为120v左右)1234ABCD...
