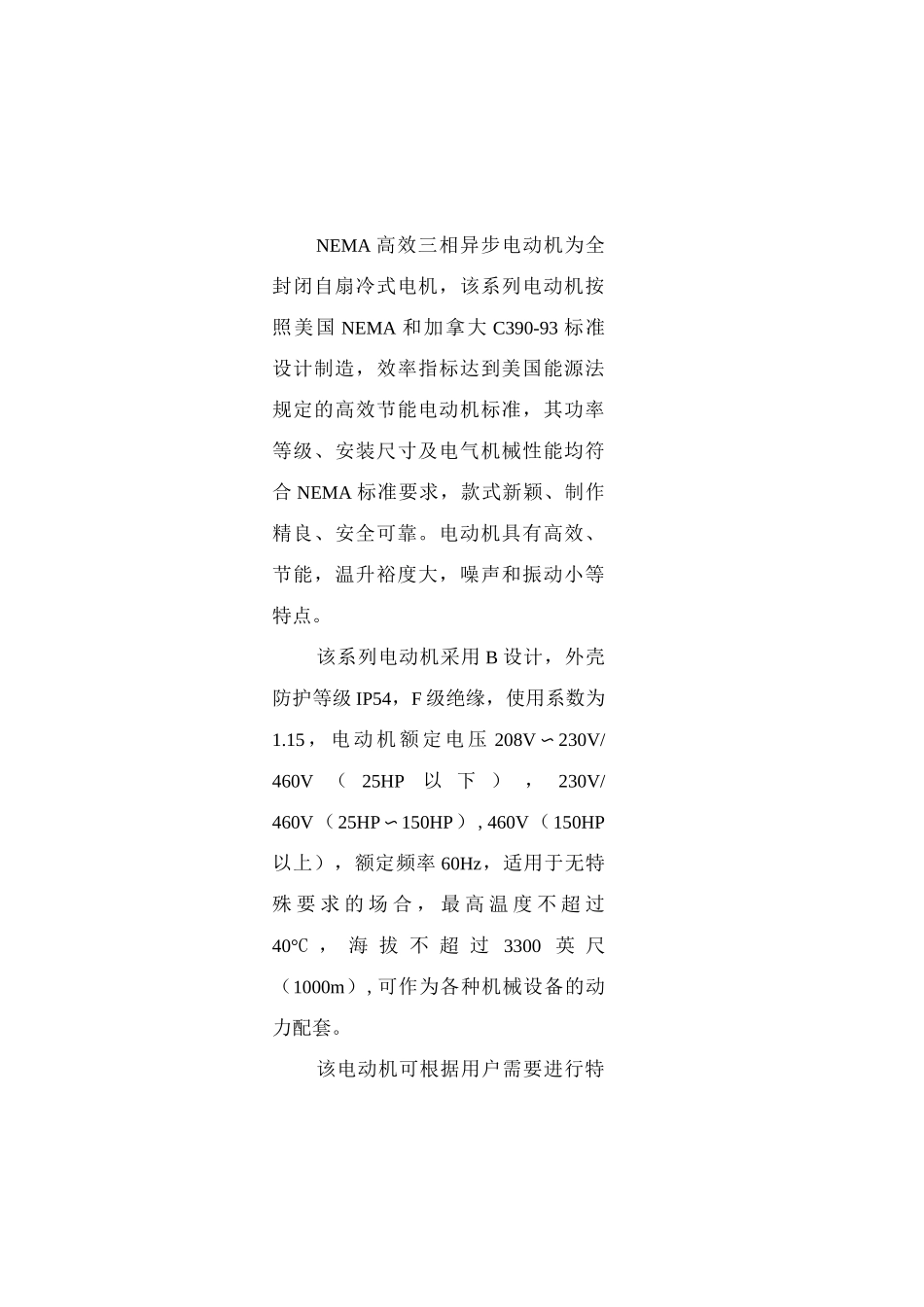

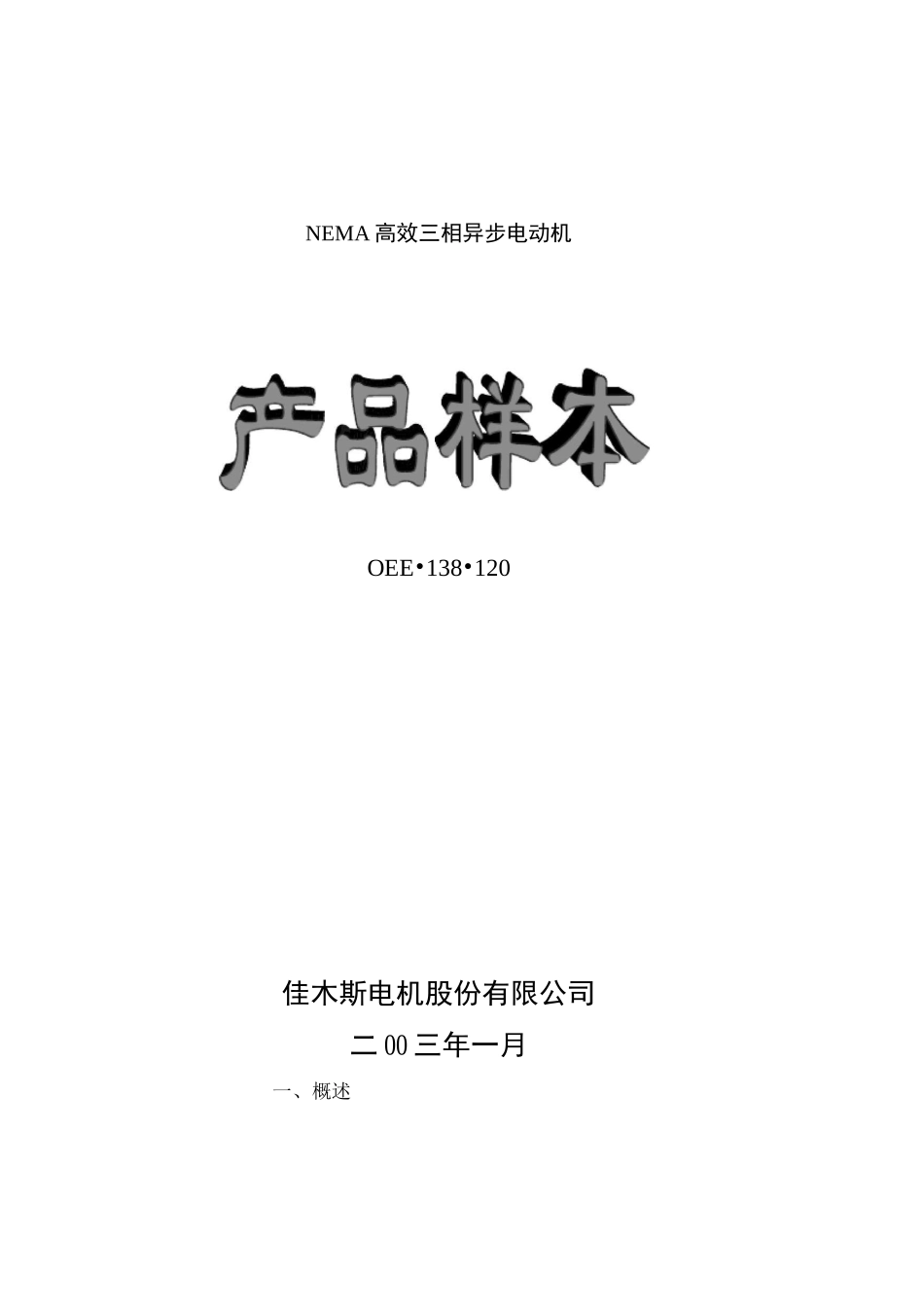

NEMA高效三相异步电动机OEE•138•120佳木斯电机股份有限公司二00三年一月一、概述NEMA高效三相异步电动机为全封闭自扇冷式电机，该系列电动机按照美国NEMA和加拿大C390-93标准设计制造，效率指标达到美国能源法规定的高效节能电动机标准，其功率等级、安装尺寸及电气机械性能均符合NEMA标准要求，款式新颖、制作精良、安全可靠
电动机具有高效、节能，温升裕度大，噪声和振动小等特点
该系列电动机采用B设计，外壳防护等级IP54，F级绝缘，使用系数为1
15，电动机额定电压208V〜230V/460V（25HP以下），230V/460V（25HP〜150HP）,460V（150HP以上），额定频率60Hz，适用于无特殊要求的场合，最高温度不超过40°C，海拔不超过3300英尺（1000m）,可作为各种机械设备的动力配套

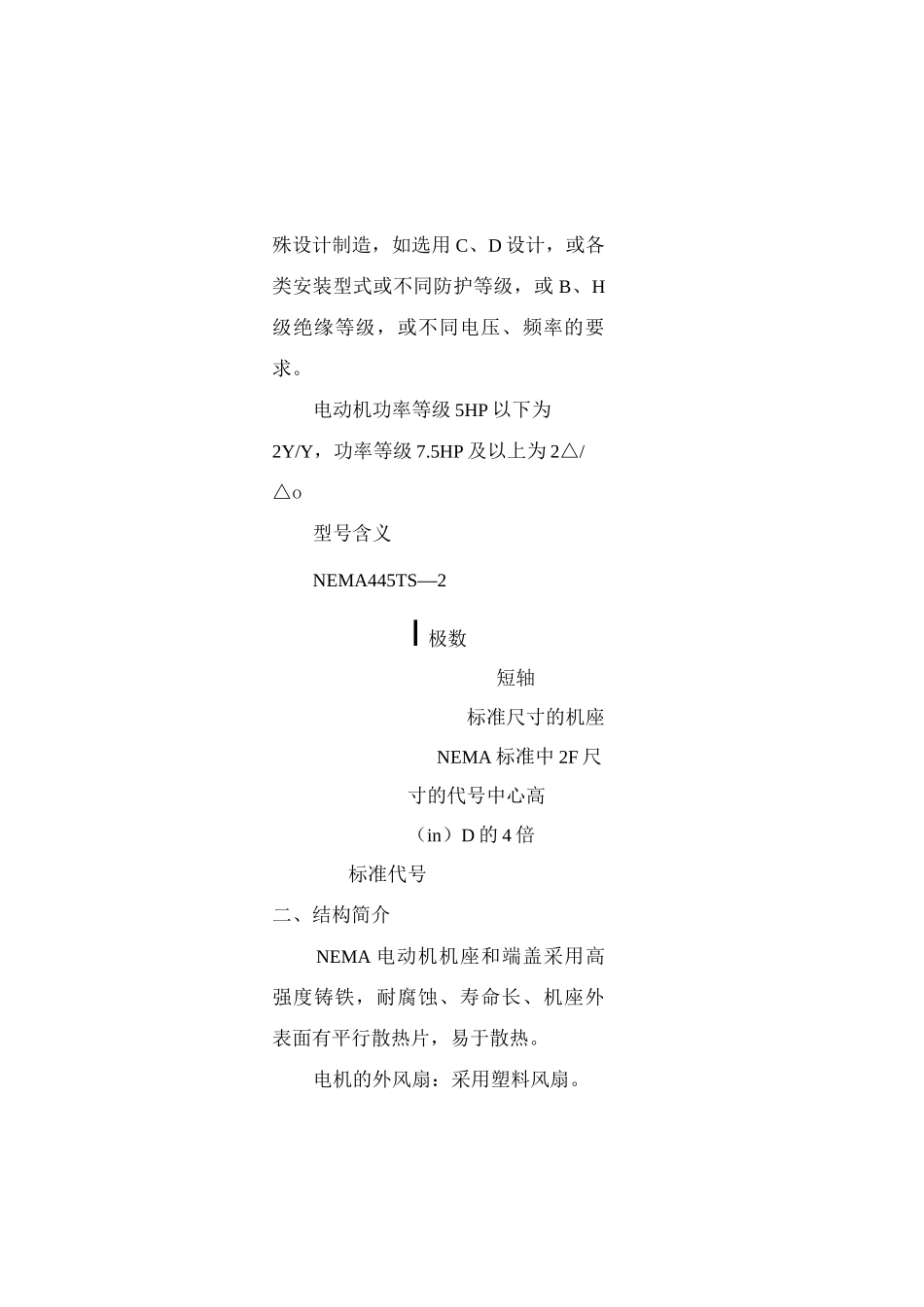

该电动机可根据用户需要进行特殊设计制造，如选用C、D设计，或各类安装型式或不同防护等级，或B、H级绝缘等级，或不同电压、频率的要求
电动机功率等级5HP以下为2Y/Y，功率等级7
5HP及以上为2△/△o型号含义NEMA445TS—2I极数短轴标准尺寸的机座NEMA标准中2F尺寸的代号中心高（in）D的4倍标准代号二、结构简介NEMA电动机机座和端盖采用高强度铸铁，耐腐蚀、寿命长、机座外表面有平行散热片，易于散热
电机的外风扇：采用塑料风扇
（也可按用户要求采用铸铁风扇）轴承：机座号143T〜215T采用全封闭轴承；254T〜449T采用开启式轴承，备有注排油结构
从轴伸端视之，接线盒位于电动机左侧，亦可按用户要求设在右侧或顶部接线盒位于机座中间且左右对称，便于用户在使用时左出线或右出线
接线盒由铸铁制成，出线孔为英制螺纹，便于安装
接线盒内备有接地螺钉及接线图
接线方式：150HP以下（不包括150HP）出线为9根，150HP及以上电动机出线为6根，
