印制板烙铁焊接工艺规范分解课件VIP专享VIP免费

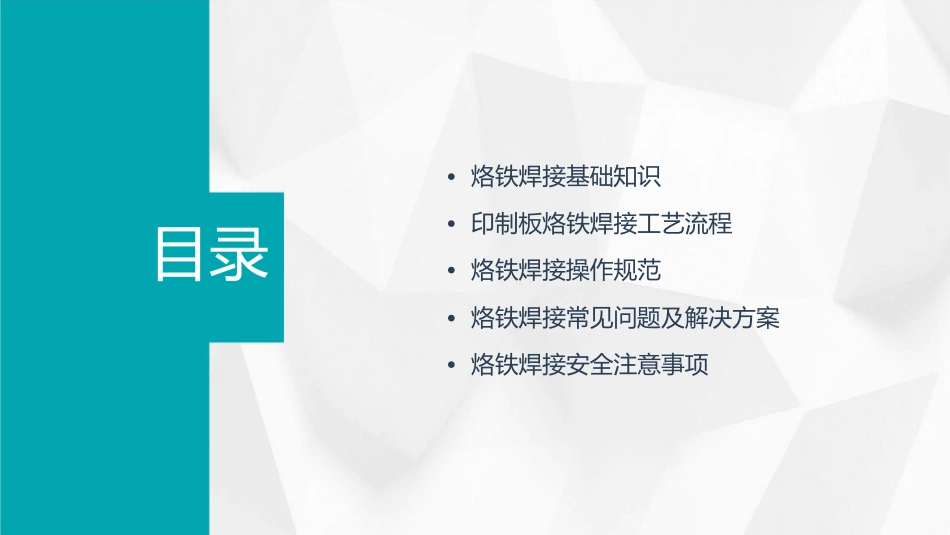

•烙铁焊接基础知识•印制板烙铁焊接工艺流程•烙铁焊接操作规范目录•烙铁焊接常见问题及解决方案•烙铁焊接安全注意事项烙铁焊接基础知识烙铁焊接原理烙铁焊接是通过将烙铁加热到一定温度，将焊料熔化后，再将其与被焊件表面接触，借助毛细作用完成焊接的方法。焊接过程中，烙铁温度、焊接时间、焊接压力等因素都会影响焊接质量。烙铁焊接材料焊料常用的焊料有锡铅合金、纯锡、纯铅等，根据被焊件的材料和工艺要求选择合适的焊料。助焊剂助焊剂可以帮助清除被焊件表面的氧化物和杂质，提高焊接质量，常用的助焊剂有松香、焊膏等。烙铁焊接工具烙铁01烙铁是焊接的主要工具，常用的烙铁头有尖头、刀头、球头等形状，根据不同的焊接需求选择合适的烙铁头。焊台02焊台是烙铁的支撑和加热装置，能够调节温度和提供稳定的热源。焊锡丝03焊锡丝是焊接时使用的填充材料，其质量和成分直接影响焊接质量。印制板烙铁焊接工艺流程准备阶段焊接工具准备01确保烙铁、焊锡、焊台等工具齐全且性能良好。印制板清洁02清除印制板上的灰尘、油渍等杂质，保持清洁干燥。元件放置03根据电路图正确放置电子元件，确保元件方向正确。焊接阶段预热焊点检查打开烙铁，将烙铁头插入预热孔，加热至适当温度。焊接完成后，检查焊点是否饱满、光滑、无气泡。元件焊接按照电路图，用烙铁将焊锡熔化并焊接电子元件引脚。检验阶段功能性检查通电测试，检查电路板功能是否正常。焊点质量检查检查焊点是否牢固、无虚焊、无短路。元件方向及错位检查确认元件方向正确，无错位现象。烙铁焊接操作规范烙铁温度选择总结词详细描述烙铁温度是影响焊接质量的关键因素，选择合适的温度是确保焊点质量的前提。烙铁温度应根据所焊金属种类、焊盘尺寸、焊点数量等因素进行选择。一般来说，对于小型焊点，选择较低的烙铁温度，而对于大型焊点或需要大面积焊接时，应选择较高的烙铁温度。同时，不同材质的金属对烙铁温度的要求也不同，例如铜的熔点较高，需要较高的烙铁温度才能实现良好的焊接效果。焊接时间控制总结词焊接时间的长短对焊点的质量和稳定性有着重要影响。详细描述在焊接过程中，烙铁与焊点的接触时间应适中。过短的焊接时间可能导致焊锡未能充分熔化或未能充分润湿焊盘，导致虚焊或冷焊；而过长的焊接时间则可能导致焊点过度熔化或热影响区域扩大，导致焊点强度下降或周围电路受损。因此，应根据焊点大小和材质，合理控制焊接时间，确保焊点质量。焊点质量要求要点一要点二总结词详细描述焊点质量是评价焊接工艺好坏的重要标准，应从多个方面进行评估。一个合格的焊点应该具备以下特征：表面光滑、无毛刺、无气孔；与焊盘连接紧密、无虚焊或冷焊；具有一定的强度和可靠性，能够承受一定的机械和温度应力；与周围电路或元件无短路或接触不良等现象。为了达到这些要求，需要在焊接过程中注意操作细节，如清洁度、焊接角度、焊锡量等，并在焊接后进行质量检查和可靠性测试。烙铁焊接常见问题及解决方案焊点不牢总结词焊点不牢固可能是由于温度不够、焊接时间不足、焊料质量差或助焊剂选择不当等原因造成的。详细描述针对焊点不牢固的问题，可以采取以下措施进行解决：首先，确保烙铁温度适中，不宜过高或过低；其次，适当增加焊接时间，确保焊料充分熔化并充分润湿被焊表面；第三，选用质量合格的焊料，确保焊料成分比例正确；最后，根据实际情况选择适当的助焊剂，以提高焊接效果。焊点有气泡总结词详细描述焊点出现气泡可能是由于烙铁温度过高、焊接时间过长、助焊剂使用不当或焊料中含有气体等原因造成的。为了解决焊点有气泡的问题，可以采取以下措施：首先，降低烙铁温度，避免温度过高导致焊料中的气体迅速膨胀；其次，适当减少焊接时间，防止焊料过度熔化产生过多气体；第三，选择合适的助焊剂，避免使用劣质助焊剂导致气体残留；最后，确保焊料质量合格，避免使用含有杂质的焊料。焊点有杂质总结词详细描述焊点中的杂质可能是由于烙铁头不干净、焊料中含有杂质、被焊表面不清洁或工作环境不卫生等原因造成的。为了减少焊点杂质，可以采取以下措施：首先，保持烙铁头清洁，定期清理烙铁头上的氧化物和残留物...
