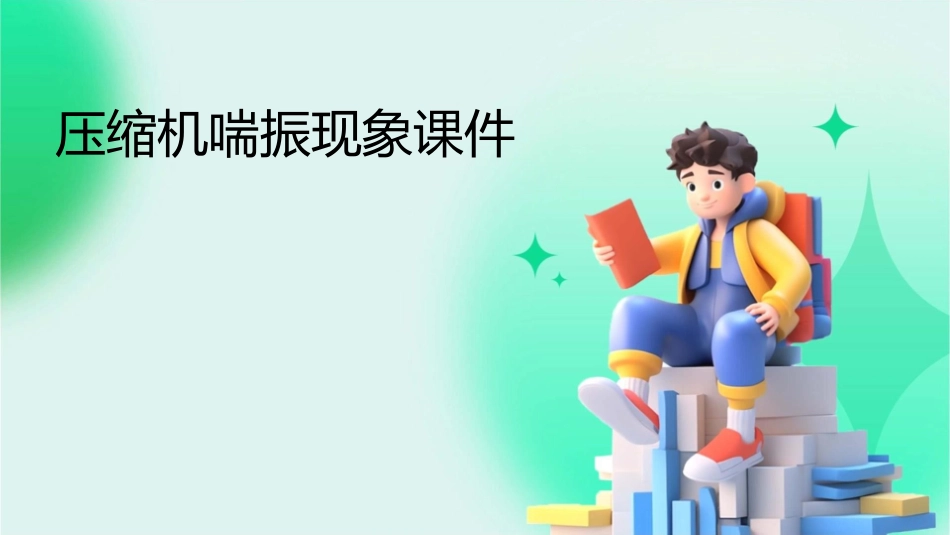

压缩机的喘振现象课件VIP免费

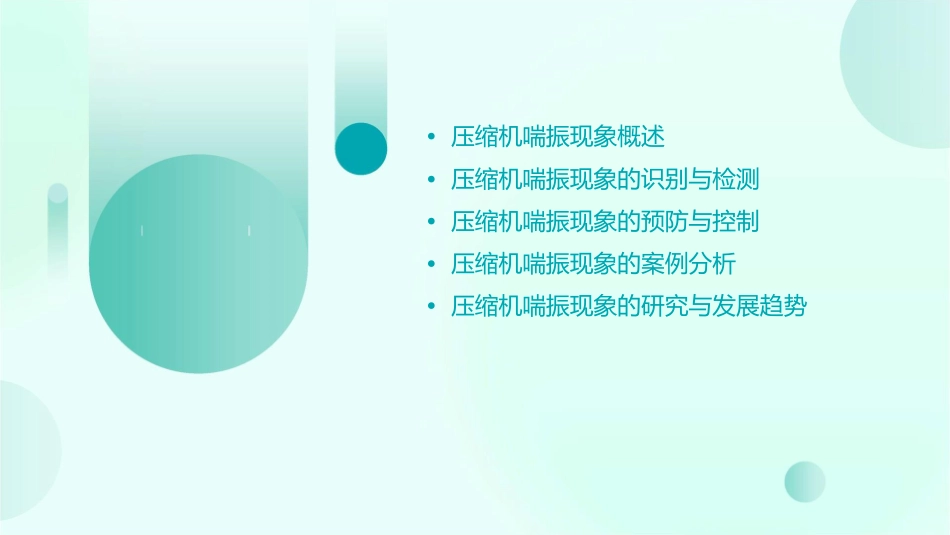

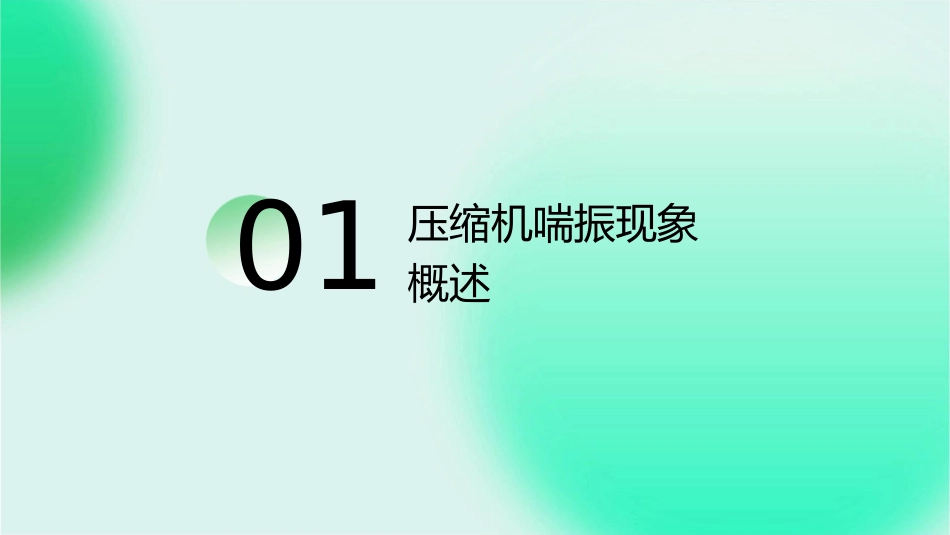

压缩机喘振现象课件•压缩机喘振现象概述•压缩机喘振现象的识别与检测•压缩机喘振现象的预防与控制•压缩机喘振现象的案例分析•压缩机喘振现象的研究与发展趋势01压缩机喘振现象概述定义与特性定义压缩机喘振是指在压缩机运行过程中，由于流量减少到一定程度，导致气体在叶道内发生倒流，使压缩机出口压力突然下降，从而引起整个管网气体压力的波动和气流的震荡。特性喘振现象具有周期性、间歇性和振荡性的特点，通常发生在压缩机转速较高、流量较小时。产生原因01020304压缩机入口压力过低或出口压力过高，导致流量减少；压缩机转速过高或过低，导致叶道内气体流动不稳定；压缩机入口或出口管道堵塞，导致气体流动受阻；压缩机内部气体温度过高或过低，导致叶道内气体密度变化。对压缩机的影响喘振会对压缩机的叶轮和轴承等部件造成冲击和磨损，影响压缩机的使用寿命；喘振会导致压缩机出口压力波动，影响工艺流程的稳定性；喘振还会引起压缩机的振动和噪声，对周围环境和人员造成影响。02压缩机喘振现象的识别与检测喘振现象的识别压缩机出口压力和流量波动010203当压缩机出现喘振时，其出口压力和流量会出现周期性的波动，呈现类似“驼峰”状的波形。压缩机声音异常喘振发生时，压缩机发出的声音会变得异常，可能伴随有“呼啸声”或“嗡嗡声”。压缩机振动加大喘振会导致压缩机振动幅度增大，严重时可能导致设备损坏。喘振现象的检测方法010203压力传感器监测声音监测振动监测在压缩机出口安装压力传感器，实时监测出口压力的变化，判断是否出现喘振。通过声音传感器监测压缩机的声音，分析声音特征判断是否出现喘振。在压缩机壳体上安装振动传感器，监测振动幅度的变化，判断是否出现喘振。检测设备与仪器压力变送器1用于测量压缩机出口压力，将压力信号转换为电信号输出。声音分析仪用于分析压缩机的声音特征，判断是否出现喘振。23振动传感器与频谱分析仪用于监测压缩机的振动，并通过频谱分析仪分析振动频率，判断是否出现喘振。03压缩机喘振现象的预防与控制预防措施选择合适的压缩机型号根据工艺需求，选择具有防喘振功能的压缩机。确保工艺流程稳定优化工艺流程，减少工艺波动对压缩机的影响。设置合适的防喘振控制点在关键控制点设置防喘振控制阀，以预防喘振发生。控制策略离线控制策略通过离线计算或模拟，确定喘振边界，以此为依据制定控制策略。在线控制策略实时监测压缩机的运行状态，根据实际运行情况进行调整。混合控制策略结合离线与在线控制策略，提高控制精度和稳定性。控制设备与技术防喘振控制阀用于调节进入压缩机的流量，防止喘振发生。传感器用于监测压缩机的运行状态，为控制策略提供实时数据。智能控制算法如模糊控制、神经网络等，用于提高控制系统的智能化水平。04压缩机喘振现象的案例分析案例一：某化工厂压缩机的喘振问题总结词设备老化，操作不当详细描述某化工厂的压缩机由于使用年限过长，设备老化严重，加上操作工人在操作过程中未按照规程进行，导致喘振现象发生。案例二：某制冷设备压缩机的喘振现象总结词设计缺陷，维护不足详细描述某制冷设备压缩机的设计存在缺陷，同时设备在长期运行过程中缺乏必要的维护，导致喘振现象频发。案例三：某气体压缩机的喘振故障排除总结词技术先进，管理科学详细描述某企业采用先进的技术手段和管理方法，对出现喘振故障的气体压缩机进行维修和改造，成功地排除了故障，确保了设备的正常运行。压缩机喘振现象的研究与发展趋势05研究现状喘振现象的机理研究01目前对压缩机喘振现象的机理研究已经取得了一定的成果，通过对压缩机内部流场的详细分析，揭示了喘振发生的物理过程和条件。喘振预测方法研究02基于模型预测方法和数据驱动预测方法是目前研究的热点，通过建立准确的数学模型或利用大数据技术，实现对压缩机喘振的准确预测。喘振控制技术的研究03针对压缩机喘振现象，研究者们提出了多种控制策略，包括主动控制和被动控制，旨在通过调节压缩机的工作点，避免喘振的发生或减小其影响。发展趋势多学科交叉研究未来研究将更加注重多学科交叉，包括流体力学、热力学、控制理论等，以更全面地揭示压...
