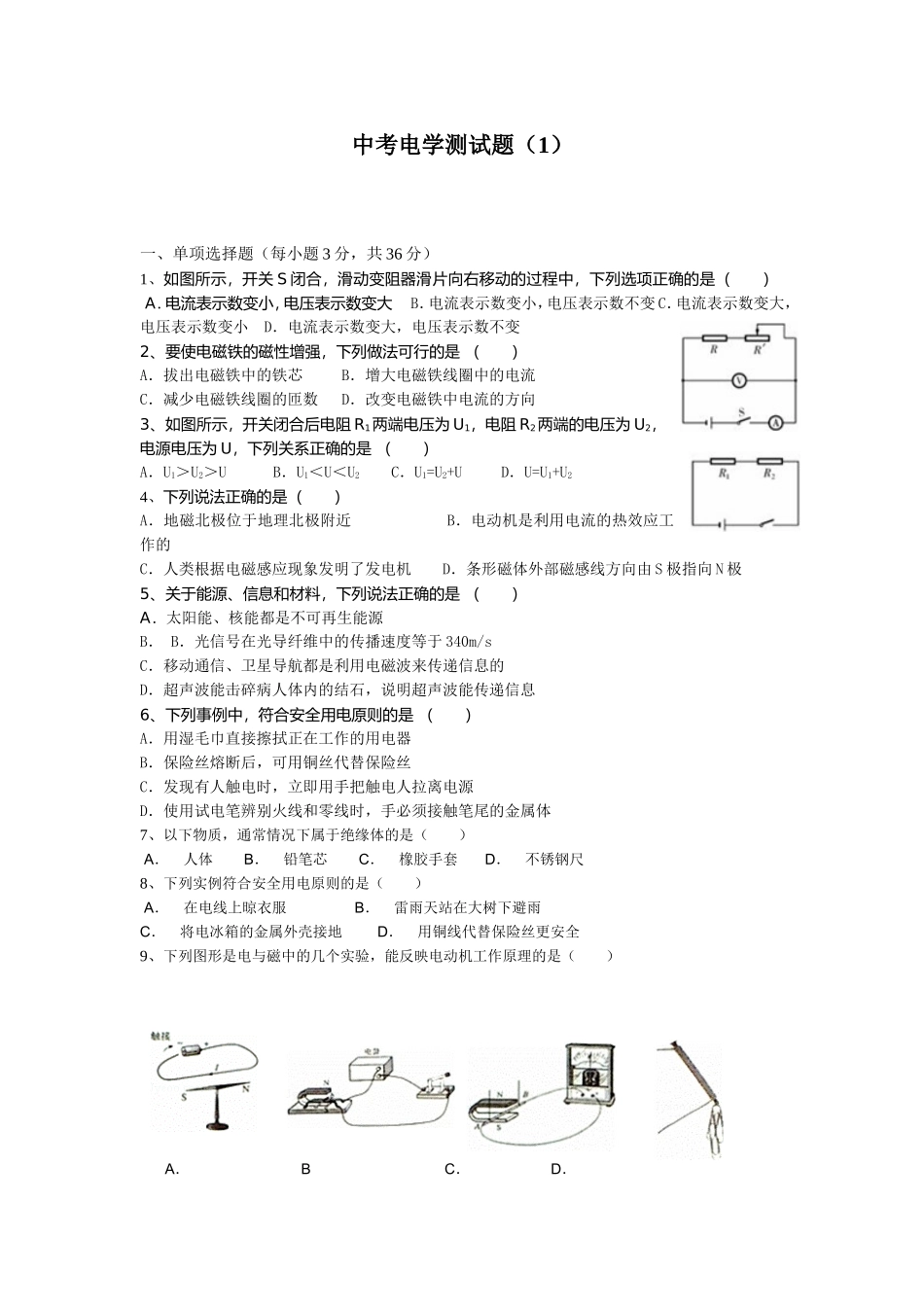

中考电学测试题（1）一、单项选择题（每小题3分，共36分）1、如图所示，开关S闭合，滑动变阻器滑片向右移动的过程中，下列选项正确的是（）A．电流表示数变小，电压表示数变大B．电流表示数变小，电压表示数不变C．电流表示数变大，电压表示数变小D．电流表示数变大，电压表示数不变2、要使电磁铁的磁性增强，下列做法可行的是（）A．拔出电磁铁中的铁芯B．增大电磁铁线圈中的电流C．减少电磁铁线圈的匝数D．改变电磁铁中电流的方向3、如图所示，开关闭合后电阻R1两端电压为U1，电阻R2两端的电压为U2，电源电压为U，下列关系正确的是（）A．U1＞U2＞UB．U1＜U＜U2C．U1=U2+UD．U=U1+U24、下列说法正确的是（）A．地磁北极位于地理北极附近B．电动机是利用电流的热效应工作的C．人类根据电磁感应现象发明了发电机D．条形磁体外部磁感线方向由S极指向N极5、关于能源、信息和材料，下列说法正确的是（）A．太阳能、核能都是不可再生能源B．B．光信号在光导纤维中的传播速度等于340m/sC．移动通信、卫星导航都是利用电磁波来传递信息的D．超声波能击碎病人体内的结石，说明超声波能传递信息6、下列事例中，符合安全用电原则的是（）A．用湿毛巾直接擦拭正在工作的用电器B．保险丝熔断后，可用铜丝代替保险丝C．发现有人触电时，立即用手把触电人拉离电源D．使用试电笔辨别火线和零线时，手必须接触笔尾的金属体7、以下物质，通常情况下属于绝缘体的是（）A．人体B．铅笔芯C．橡胶手套D．不锈钢尺8、下列实例符合安全用电原则的是（）A．在电线上晾衣服B．雷雨天站在大树下避雨C．将电冰箱的金属外壳接地D．用铜线代替保险丝更安全9、下列图形是电与磁中的几个实验，能反映电动机工作原理的是（）A．BC．D．10、如图，电源电压为6V，闭合开关后两灯均不亮，此时电压表的示数为6V，出现这一现象的原因可能是（）A．L1断路B．L2断路C．L1短路D．L2短路11、如图所示的实验电路中，电源两端电压恒定，定值电阻R0=10Ω，R1阻值未知，通过实验操作，能由测量数据计算出电阻R1阻值的电路是（）ABCD12、以下关于家庭电路和安全用电知识的说法，正确的是（）A．电能表是用来测量电功率的仪表B．电路中应尽可能选择粗的保险丝C．电冰箱和照明电灯是以串联方式接入电路的D．照明电灯与控制它的开关串联，且开关安装在火线上二、填空题：（每空1分，共16分）13、如图13为宾馆房间取电房卡．将房卡插入槽中，房间内的用电器才能使用．房卡的作用相当于电路元件中的，房间里的电视机与电灯在电路中是联的．图1314、如图14，电阻R1：R2=3：2．闭合开关S后，R1、R2两端电压之比为U1：U2=：电流表A1、A2的示数之比I1：I2=．15、如图15的电能表应该在V的电路中使用：图中电能表的示数为kW•h．图1516、用毛皮摩擦过的橡胶棒带电荷，如图16，若将此橡胶棒靠近带负电的轻小物体时会互相（选填“吸引”或“排斥”）．17、自然界只有两种电荷，同种电荷相互____________，异种电荷相互____________．18、在伏安法测电阻的实验中，当通过被测电阻的电流为0.2A时，与被测电阻并联的电压表示数如图所示，则电压表示数为V，被测电阻的阻值为Ω．19、电能表是用来测量用电器在一段时间内消耗的仪表．李大爷家月初和月末电能表的示数如图所示，则他家当月用电量为kW•h．20、原子是由原子核和核外组成；原子核是由和中子组成。三、作图题：（每小题2分，共4分）21、（1）如图，请在相应位置标出螺线管的N极和磁感线的方向．（2））如图所示，根据小磁针静止时的指向和电流方向，在对应位置标出通电螺线管的N极和螺线管的绕线方法．四、实验探究题：（22小题8分，23小题7分，共15分）22、用如图甲的电路测定量定值电阻R的阻值．（1）测量电阻的实验原理是．（2）按图甲电路，将图乙中的滑动变阻器正确连入电路．（3）连接电路时，开关必须，正确连接电路后，闭合开关前，滑动变阻器的阻值应处于值．（4）闭合开关．将图乙中的滑动变阻器的滑片P向左移动时，电流表的示数会，当滑片P滑到某一位置时，电流表的示数为0.5A，电压表的示数如图丙．由此可知被测电阻的阻值R=Ω．（5）该同学完成一次试验后，为确保测量结果的...
