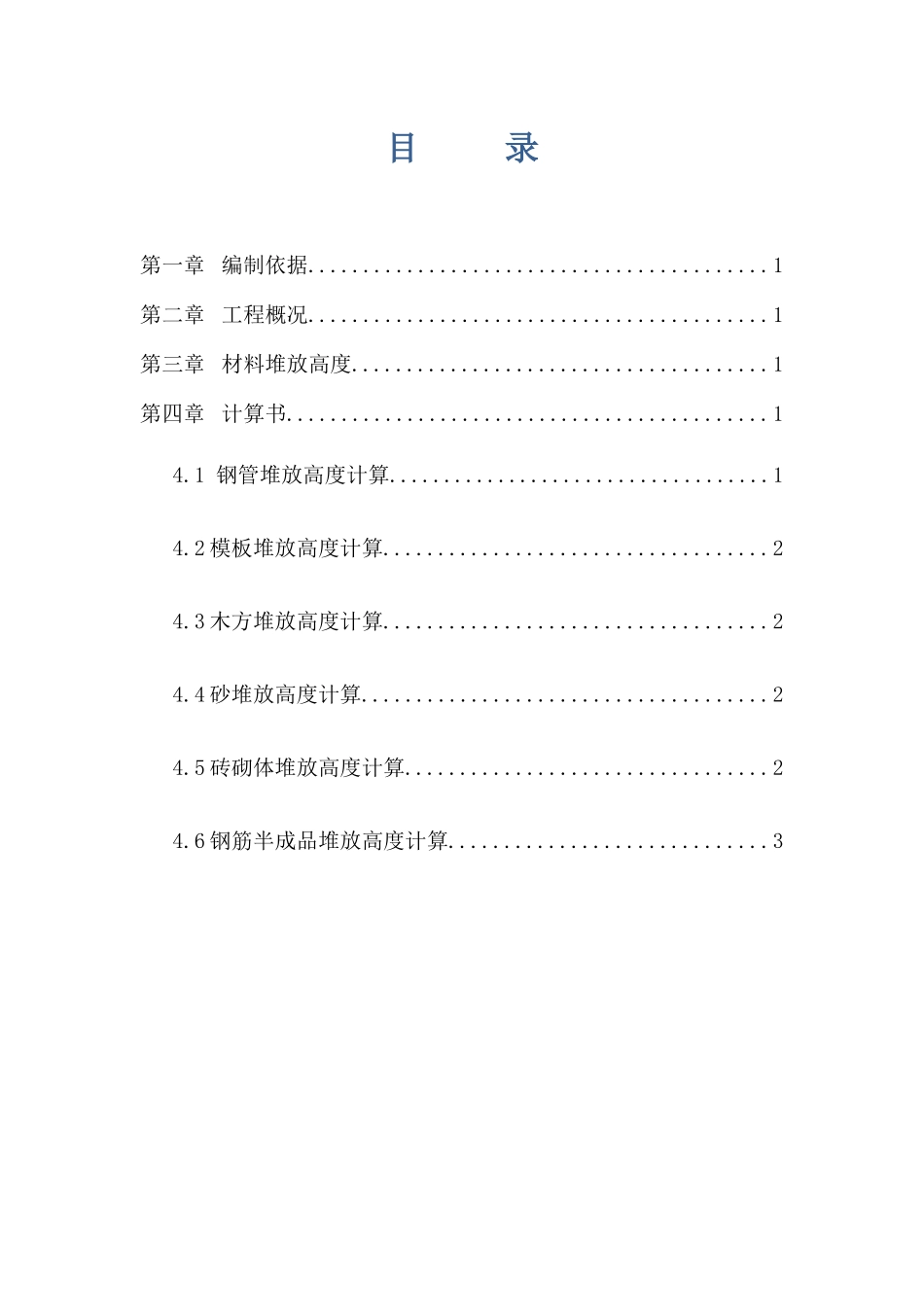

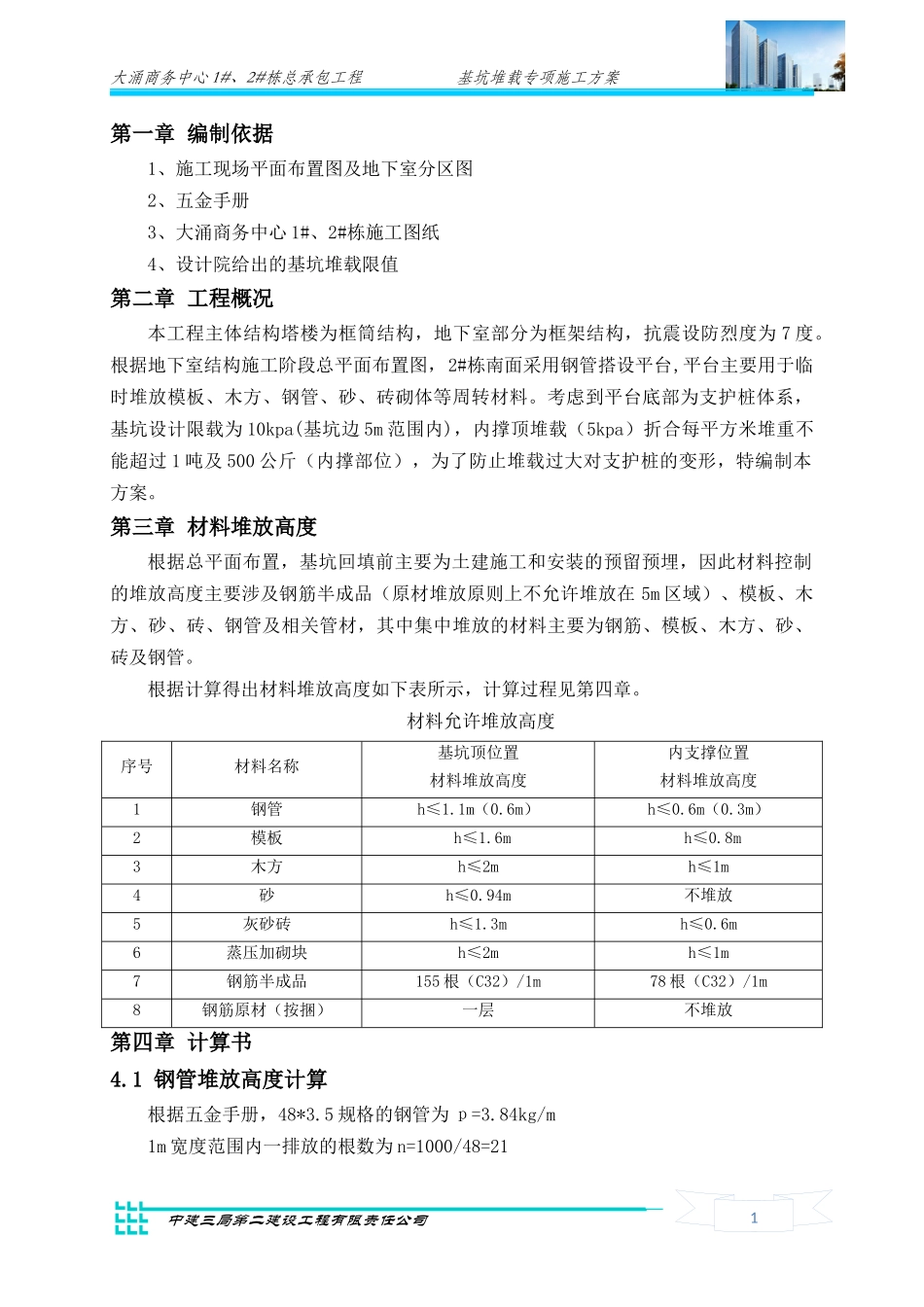

大涌商务中心1#、2#栋总承包工程基坑堆载专项方案编制人:审核人:审批人:中建三局第二建设工程有限责任公司2013年4月5日目录第一章编制依据..........................................1第二章工程概况..........................................1第三章材料堆放高度......................................1第四章计算书............................................14.1钢管堆放高度计算...................................14.2模板堆放高度计算...................................24.3木方堆放高度计算...................................24.4砂堆放高度计算.....................................24.5砖砌体堆放高度计算.................................24.6钢筋半成品堆放高度计算.............................31大涌商务中心1#、2#栋总承包工程基坑堆载专项施工方案第一章编制依据1、施工现场平面布置图及地下室分区图2、五金手册3、大涌商务中心1#、2#栋施工图纸4、设计院给出的基坑堆载限值第二章工程概况本工程主体结构塔楼为框筒结构,地下室部分为框架结构,抗震设防烈度为7度。根据地下室结构施工阶段总平面布置图,2#栋南面采用钢管搭设平台,平台主要用于临时堆放模板、木方、钢管、砂、砖砌体等周转材料。考虑到平台底部为支护桩体系,基坑设计限载为10kpa(基坑边5m范围内),内撑顶堆载(5kpa)折合每平方米堆重不能超过1吨及500公斤(内撑部位),为了防止堆载过大对支护桩的变形,特编制本方案。第三章材料堆放高度根据总平面布置,基坑回填前主要为土建施工和安装的预留预埋,因此材料控制的堆放高度主要涉及钢筋半成品(原材堆放原则上不允许堆放在5m区域)、模板、木方、砂、砖、钢管及相关管材,其中集中堆放的材料主要为钢筋、模板、木方、砂、砖及钢管。根据计算得出材料堆放高度如下表所示,计算过程见第四章。材料允许堆放高度序号材料名称基坑顶位置材料堆放高度内支撑位置材料堆放高度1钢管h≤1.1m(0.6m)h≤0.6m(0.3m)2模板h≤1.6mh≤0.8m3木方h≤2mh≤1m4砂h≤0.94m不堆放5灰砂砖h≤1.3mh≤0.6m6蒸压加砌块h≤2mh≤1m7钢筋半成品155根(C32)/1m78根(C32)/1m8钢筋原材(按捆)一层不堆放第四章计算书4.1钢管堆放高度计算根据五金手册,48*3.5规格的钢管为р=3.84kg/m1m宽度范围内一排放的根数为n=1000/48=21中建三局第二建设工程有限责任公司2大涌商务中心1#、2#栋总承包工程基坑堆载专项施工方案按钢管1m长度算,1m2钢管重量为m=n*р=21*3.84=80.64kg(1)按每排堆放根数相同计算钢管堆放排数为c=1000/m=12排高度为h1=c*0.048=0.576m1m2可以堆放的钢管根数为n1=n*c=252(2)按照钢管从底部到顶部是递减堆放计算,根数为n2=n*(n+1)/2=231
