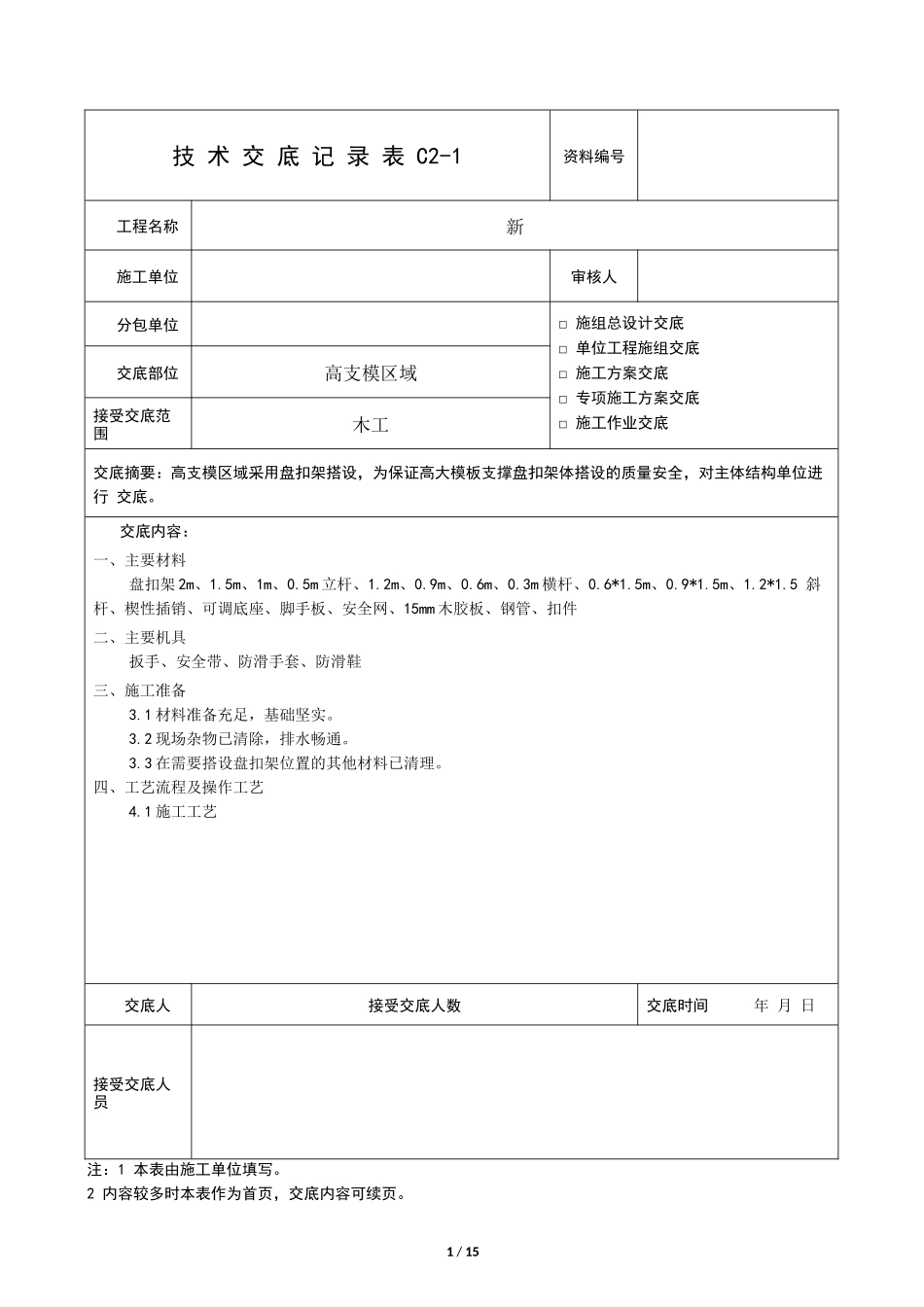

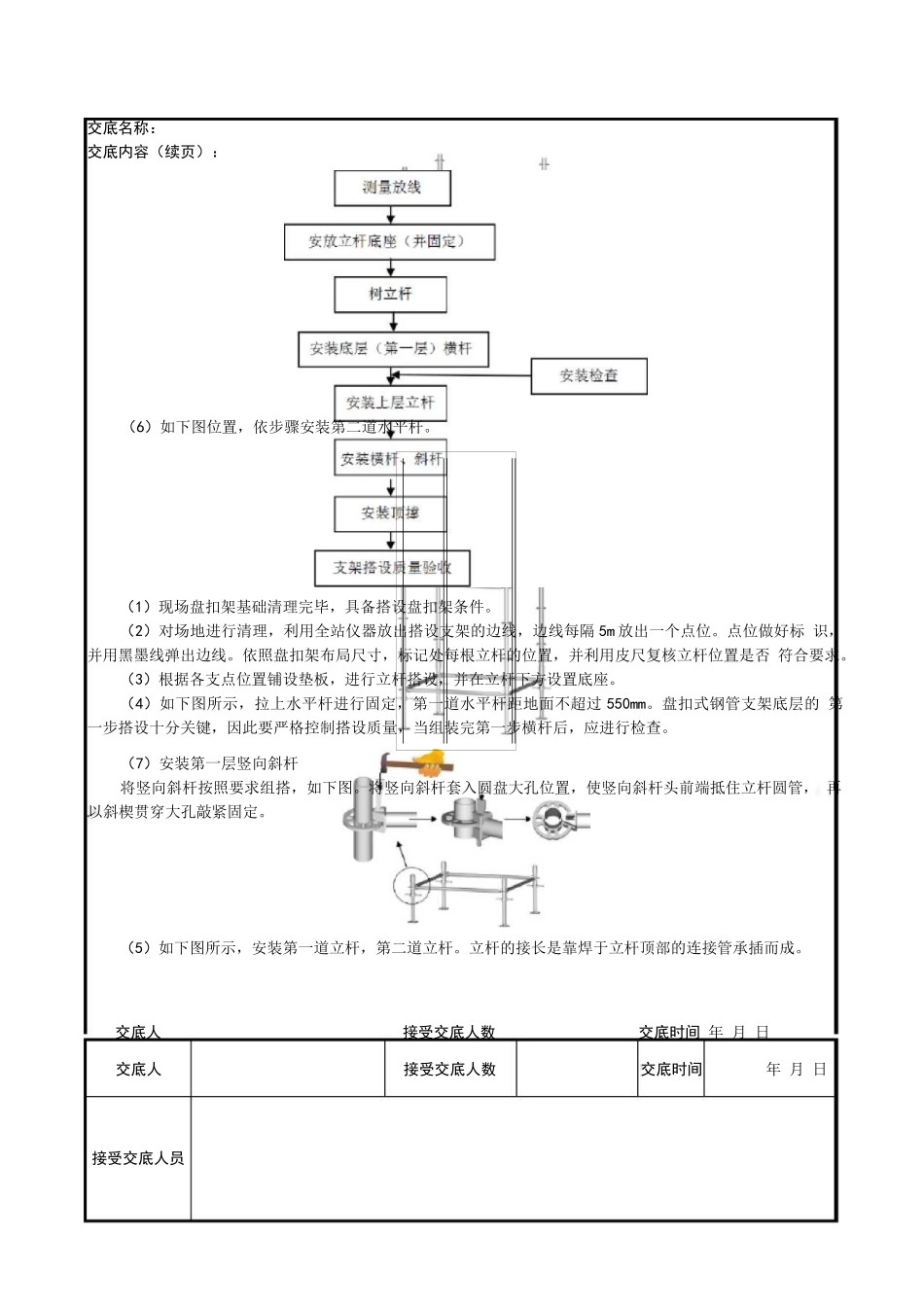

1/15技术交底记录表C2-1资料编号工程名称新施工单位审核人分包单位□施组总设计交底□单位工程施组交底□施工方案交底□专项施工方案交底□施工作业交底交底部位高支模区域接受交底范围木工交底摘要：高支模区域采用盘扣架搭设，为保证高大模板支撑盘扣架体搭设的质量安全，对主体结构单位进行交底。交底内容：一、主要材料盘扣架2m、1.5m、1m、0.5m立杆、1.2m、0.9m、0.6m、0.3m横杆、0.6*1.5m、0.9*1.5m、1.2*1.5斜杆、楔性插销、可调底座、脚手板、安全网、15mm木胶板、钢管、扣件二、主要机具扳手、安全带、防滑手套、防滑鞋三、施工准备3.1材料准备充足，基础坚实。3.2现场杂物已清除，排水畅通。3.3在需要搭设盘扣架位置的其他材料已清理。四、工艺流程及操作工艺4.1施工工艺交底人接受交底人数交底时间年月日接受交底人员注：1本表由施工单位填写。2内容较多时本表作为首页，交底内容可续页。接受交底人员交底名称：交底内容（续页）：（1）现场盘扣架基础清理完毕，具备搭设盘扣架条件。（2）对场地进行清理，利用全站仪器放出搭设支架的边线，边线每隔5m放出一个点位。点位做好标识，并用黑墨线弹出边线。依照盘扣架布局尺寸，标记处每根立杆的位置，并利用皮尺复核立杆位置是否符合要求。（3）根据各支点位置铺设垫板，进行立杆搭设，并在立杆下方设置底座。（4）如下图所示，拉上水平杆进行固定，第一道水平杆距地面不超过550mm。盘扣式钢管支架底层的第一步搭设十分关键，因此要严格控制搭设质量，当组装完第一步横杆后，应进行检查。（5）如下图所示，安装第一道立杆，第二道立杆。立杆的接长是靠焊于立杆顶部的连接管承插而成。交底人接受交底人数交底时间年月日（6）如下图位置，依步骤安装第二道水平杆。交底人接受交底人数交底时间年月日接受交底人员（7）安装第一层竖向斜杆将竖向斜杆按照要求组搭，如下图。将竖向斜杆套入圆盘大孔位置，使竖向斜杆头前端抵住立杆圆管，再以斜楔贯穿大孔敲紧固定。接受交底人员摺惟（8）如下图位置，依步骤安装第三道水平杆。（∣∏lTO（9）如下图所示，和第一层相同方向搭接第二层竖向斜杆。交底人接受交底人数交底时间年月日接受交底人员接受交底人员（10）支架顶部设置可调节顶托，且悬出长度满足规范要求。（11）支撑体系搭设完成之后，在自检的基础上，进行支架安装、搭接质量检查，对检查有问题的，立即进行整改，直到检查验收合格为止。4.2基本要求（1）在架体搭设完成后，对架体进行检查，合格后方可投入使用。（2）在架体搭设完成后，检查横杆的水平度和立杆的垂直度，并在无荷载情况下逐个地检查立杆底座有否松动或空浮情况。（3）支架作为扫地杆的最底层水平杆离地高度不得大于550mm。4.3剪刀撑（1）当搭设高度不超过8m的满堂模板支架时，支架架体四周外立面向内的第一跨每层均应设置竖向斜杆，架体整体底层以及顶层均应设置竖向斜杆,并应在架体内部区城每隔5跨由底至顶纵、横向均设置竖向斜杆。当满堂模板支架的架体高度不超过4个步距时，可不设置顶层水平斜杆;当架体高度超过4个步距时，应设置顶层水平斜杆或扣件钢管水平剪刀撑。（2）当搭设高度超过8m的模板支架时，外侧竖向斜杆应满布设置，架体内部区城每隔2跨由底至顶纵、横向均设置竖向斜杆，沿高度每隔6~9m应设置水平层斜杆或扣件钢管剪刀撑。周边有结构物时，宜交底人接受交底人数交底时间年月日ffl6.1.3-lID盘**度不大于8mAffttl⅛*BIT*，，*¥“，ffle.1-33臂、柴高度大J8m水平斜杆设区立面图l-Aftil-*Tff∣)MH.*—水*雇斜忏或扣件《1211刀B本工程高大模板支设部位均属于框架结构，顶板、梁模板支撑前，框架柱已拆模，框架柱四角用木胶板保护，在支设区域内部及周圈所有柱子部位均设置刚性连墙件，连墙件连接点至架体主节点的距离不大于300mm，与水平杆同层设置。连墙件竖向间距为2步，拉结点首步高度2.6m，竖向间距为3m，水平间距不大于8m。若架体与主体结构梁、板需要连接件，在结构边梁上预埋φ48.3短钢管与架体拉接。连墙件的设置做法详图如下：中柱的连接方式交底人接受交底人数交底时间年月日接受交底人员边柱的连接方式高支模区域④高接受交底人...
