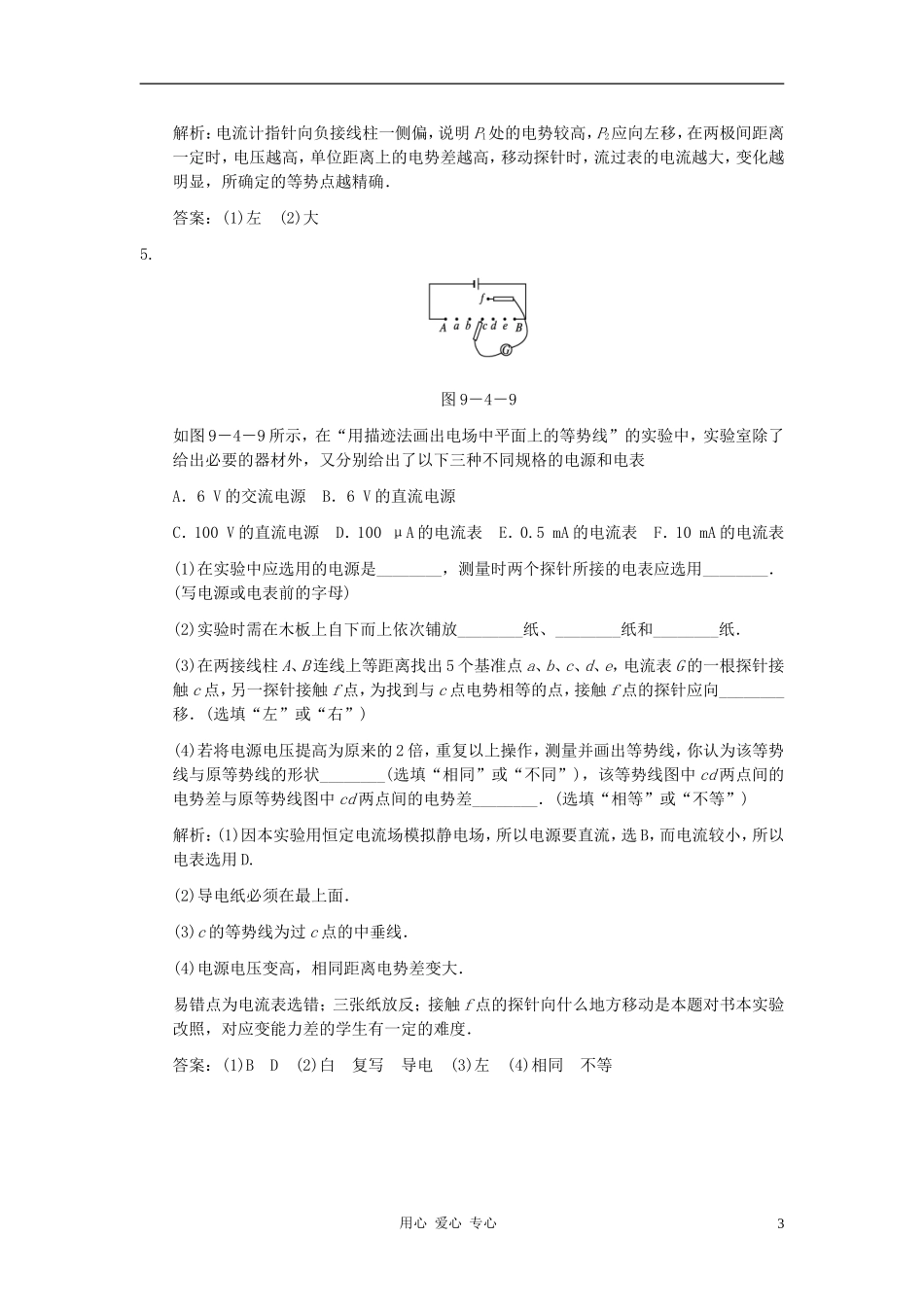

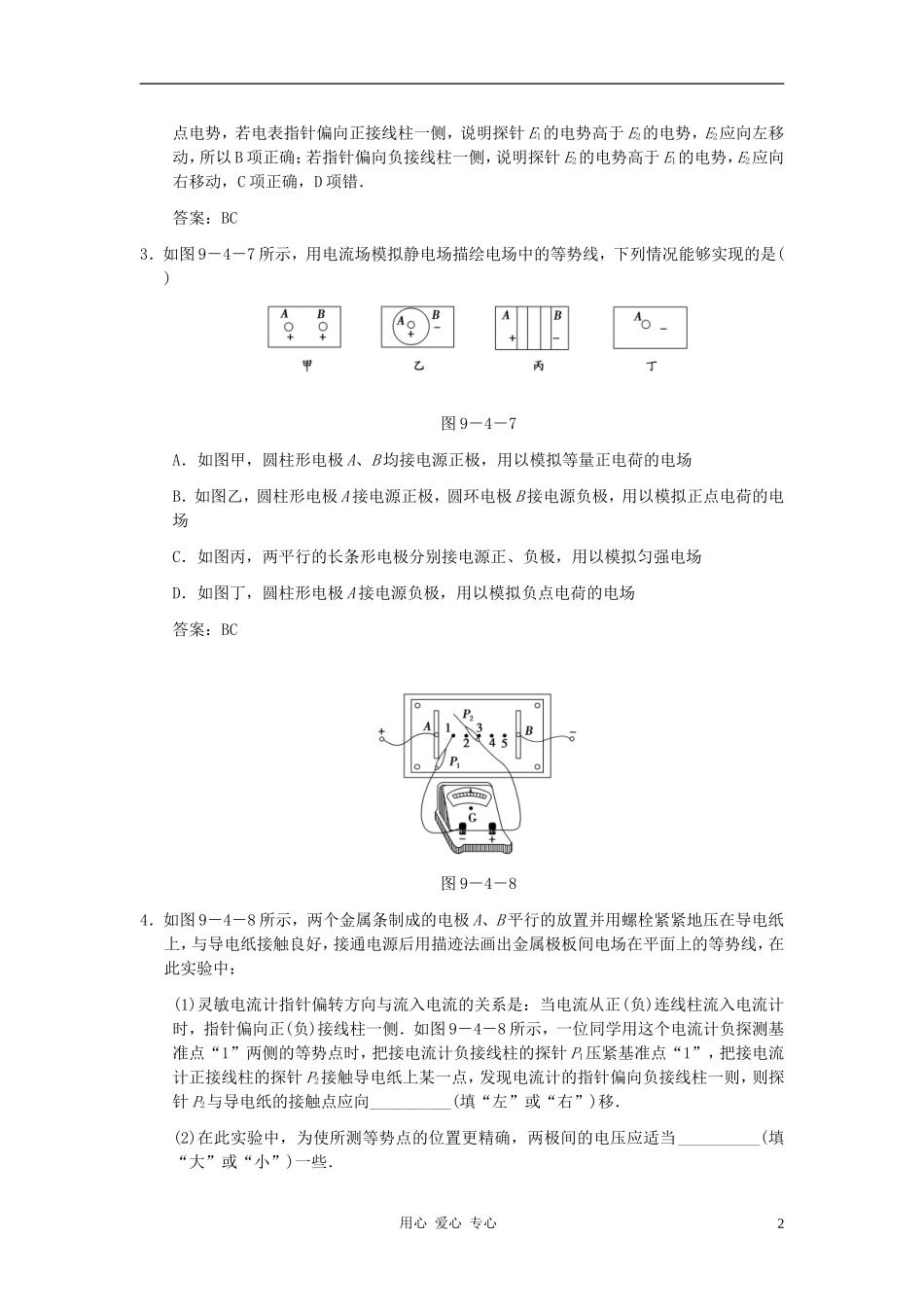

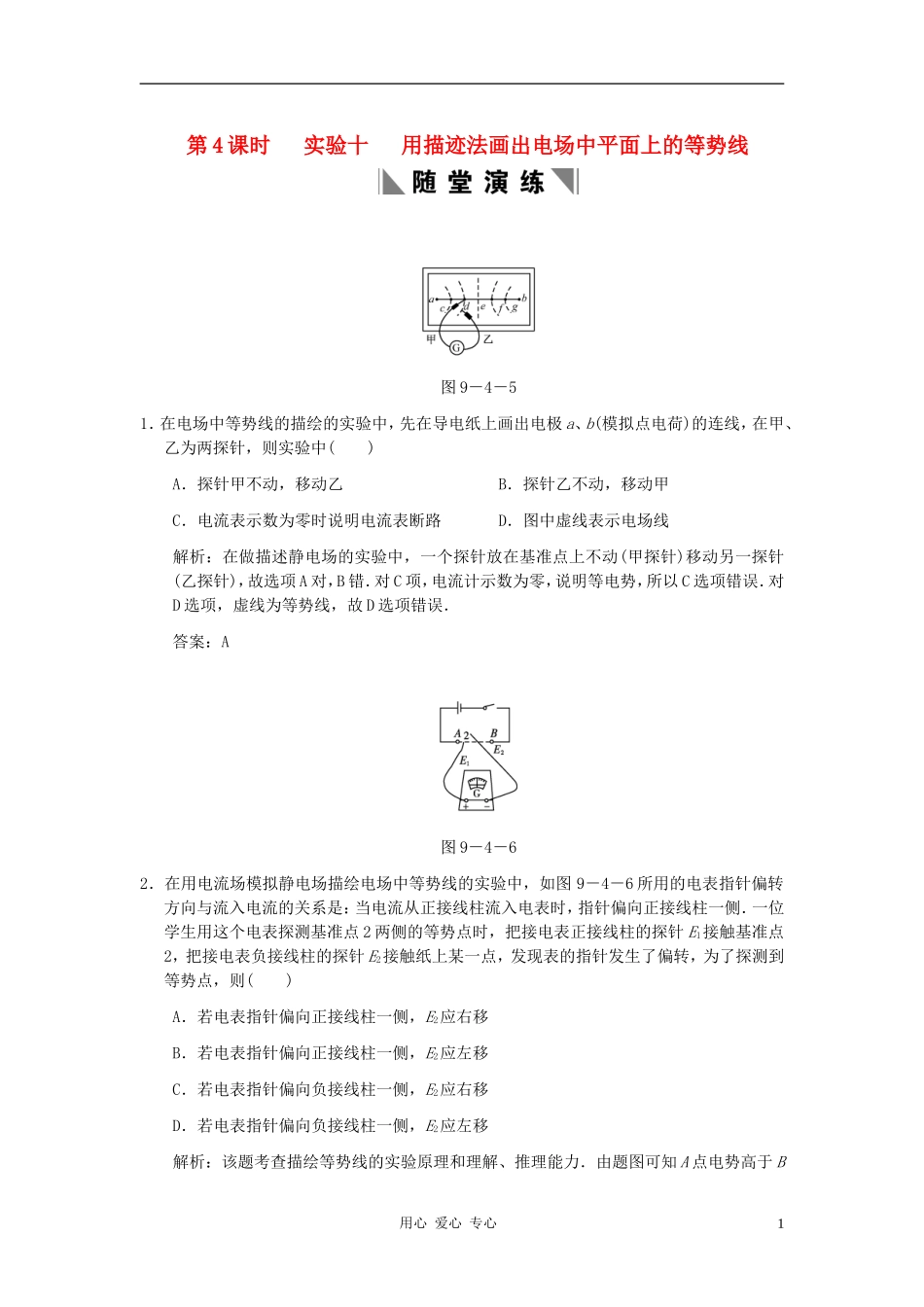

第4课时实验十用描迹法画出电场中平面上的等势线图9－4－51．在电场中等势线的描绘的实验中，先在导电纸上画出电极a、b(模拟点电荷)的连线，在甲、乙为两探针，则实验中()A．探针甲不动，移动乙B．探针乙不动，移动甲C．电流表示数为零时说明电流表断路D．图中虚线表示电场线解析：在做描述静电场的实验中，一个探针放在基准点上不动(甲探针)移动另一探针(乙探针)，故选项A对，B错．对C项，电流计示数为零，说明等电势，所以C选项错误．对D选项，虚线为等势线，故D选项错误．答案：A图9－4－62．在用电流场模拟静电场描绘电场中等势线的实验中，如图9－4－6所用的电表指针偏转方向与流入电流的关系是：当电流从正接线柱流入电表时，指针偏向正接线柱一侧．一位学生用这个电表探测基准点2两侧的等势点时，把接电表正接线柱的探针E1接触基准点2，把接电表负接线柱的探针E2接触纸上某一点，发现表的指针发生了偏转，为了探测到等势点，则()A．若电表指针偏向正接线柱一侧，E2应右移B．若电表指针偏向正接线柱一侧，E2应左移C．若电表指针偏向负接线柱一侧，E2应右移D．若电表指针偏向负接线柱一侧，E2应左移解析：该题考查描绘等势线的实验原理和理解、推理能力．由题图可知A点电势高于B用心爱心专心1点电势，若电表指针偏向正接线柱一侧，说明探针E1的电势高于E2的电势，E2应向左移动，所以B项正确；若指针偏向负接线柱一侧，说明探针E2的电势高于E1的电势，E2应向右移动，C项正确，D项错．答案：BC3．如图9－4－7所示，用电流场模拟静电场描绘电场中的等势线，下列情况能够实现的是()图9－4－7A．如图甲，圆柱形电极A、B均接电源正极，用以模拟等量正电荷的电场B．如图乙，圆柱形电极A接电源正极，圆环电极B接电源负极，用以模拟正点电荷的电场C．如图丙，两平行的长条形电极分别接电源正、负极，用以模拟匀强电场D．如图丁，圆柱形电极A接电源负极，用以模拟负点电荷的电场答案：BC图9－4－84．如图9－4－8所示，两个金属条制成的电极A、B平行的放置并用螺栓紧紧地压在导电纸上，与导电纸接触良好，接通电源后用描迹法画出金属极板间电场在平面上的等势线，在此实验中：(1)灵敏电流计指针偏转方向与流入电流的关系是：当电流从正(负)连线柱流入电流计时，指针偏向正(负)接线柱一侧．如图9－4－8所示，一位同学用这个电流计负探测基准点“1”两侧的等势点时，把接电流计负接线柱的探针P1压紧基准点“1”，把接电流计正接线柱的探针P2接触导电纸上某一点，发现电流计的指针偏向负接线柱一则，则探针P2与导电纸的接触点应向__________(填“左”或“右”)移．(2)在此实验中，为使所测等势点的位置更精确，两极间的电压应适当__________(填“大”或“小”)一些．用心爱心专心2解析：电流计指针向负接线柱一侧偏，说明P1处的电势较高，P2应向左移，在两极间距离一定时，电压越高，单位距离上的电势差越高，移动探针时，流过表的电流越大，变化越明显，所确定的等势点越精确．答案：(1)左(2)大5.图9－4－9如图9－4－9所示，在“用描迹法画出电场中平面上的等势线”的实验中，实验室除了给出必要的器材外，又分别给出了以下三种不同规格的电源和电表A．6V的交流电源B．6V的直流电源C．100V的直流电源D．100μA的电流表E．0.5mA的电流表F．10mA的电流表(1)在实验中应选用的电源是________，测量时两个探针所接的电表应选用________．(写电源或电表前的字母)(2)实验时需在木板上自下而上依次铺放________纸、________纸和________纸．(3)在两接线柱A、B连线上等距离找出5个基准点a、b、c、d、e，电流表G的一根探针接触c点，另一探针接触f点，为找到与c点电势相等的点，接触f点的探针应向________移．(选填“左”或“右”)(4)若将电源电压提高为原来的2倍，重复以上操作，测量并画出等势线，你认为该等势线与原等势线的形状________(选填“相同”或“不同”)，该等势线图中cd两点间的电势差与原等势线图中cd两点间的电势差________．(选填“相等”或“不等”)解析：(1)因本实验用恒定电流场模拟静电场，所以电源要直流，选B，而电流较小，所以电表选用D.(2)导电纸必须在最上面．(3)c的等势线为...
