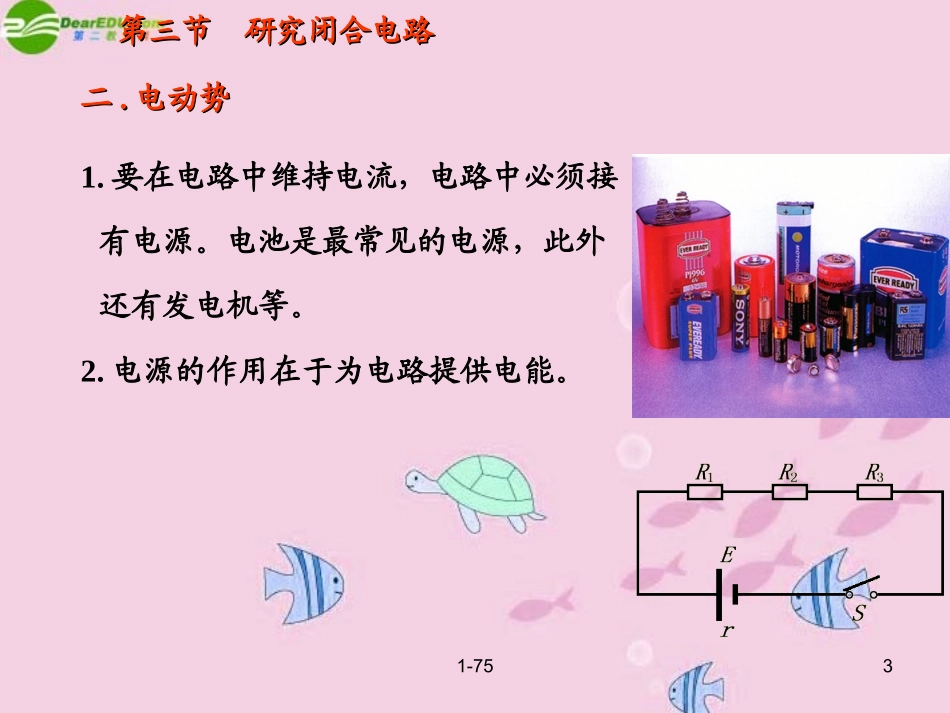

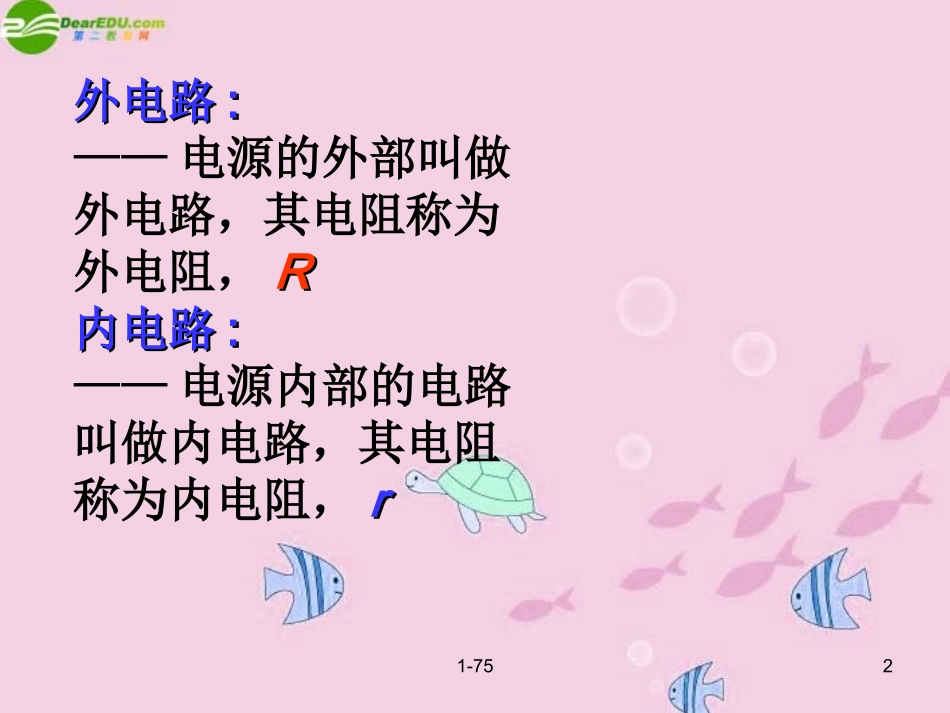

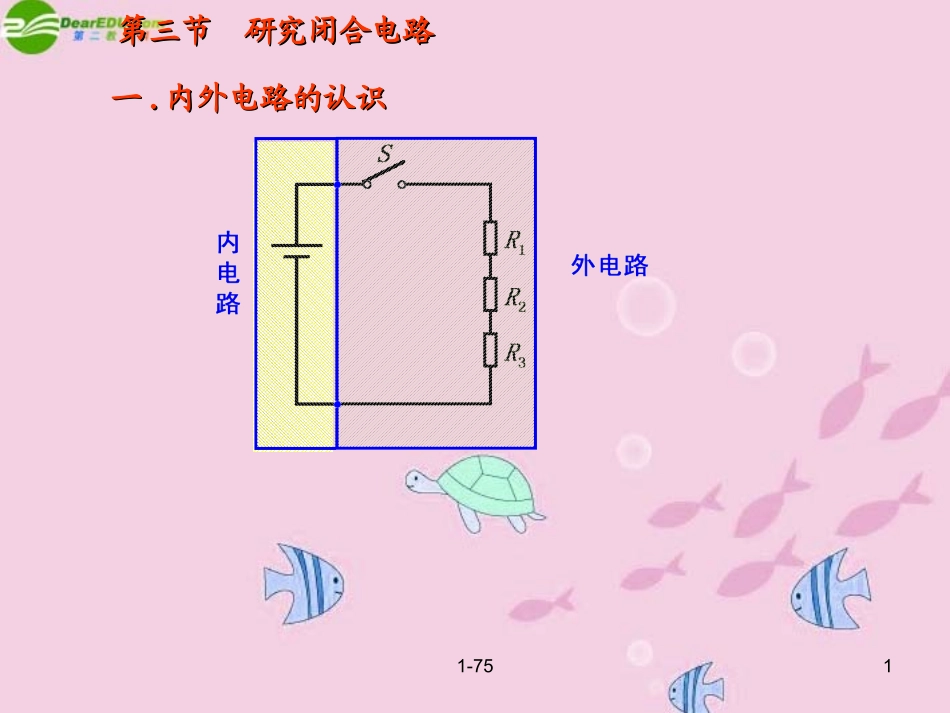

1-751第三节研究闭合电路第三节研究闭合电路一一..内外电路的认识内外电路的认识1-752外电路外电路::——电源的外部叫做外电路，其电阻称为外电阻，RR内电路内电路::——电源内部的电路叫做内电路，其电阻称为内电阻，rr1-753第三节研究闭合电路第三节研究闭合电路二二..电动势电动势1.要在电路中维持电流，电路中必须接有电源。电池是最常见的电源，此外还有发电机等。2.电源的作用在于为电路提供电能。1-7543.电动势EE表示电源提供电能的本领。4.电源的电动势数值上等于不接用电器时电源两极间的电压。5.电动势用E表示，SI单位为：伏特伏特，VV1-755第三节研究闭合电路第三节研究闭合电路三三..闭合电路欧姆定律闭合电路欧姆定律理论和实验表明：理论和实验表明：EE==UU外外++UU内内EIRIrIERr1-756第三节研究闭合电路第三节研究闭合电路闭合电路欧姆定律实验研究闭合电路欧姆定律实验研究实验表明：实验表明：EE==UU11++UU22EIRIrIERr1-757第三节研究闭合电路第三节研究闭合电路四四..路端电压跟负载的关系路端电压跟负载的关系1.路端电压——外电路两端的电压叫做路端电压。2.路端电压是用电器（负载负载）的实际工作电压。1-7583.路端电压与电动势的关系：UU端端≤≤EE4.路端电压跟负载的关系：U=EU=E－－IrIr1-759第三节研究闭合电路第三节研究闭合电路五五..测量电源的电动势和内电阻测量电源的电动势和内电阻1-7510实验数据处理方法比较：实验数据处理方法比较：1.1.计算法：计算法：原理清晰但处理繁杂，偶然误差处理不好。1-75112.2.作图法：作图法：原理清晰、处理简单，偶然误差得到很好处理，可以根据图线外推得出意想不到的结论。
