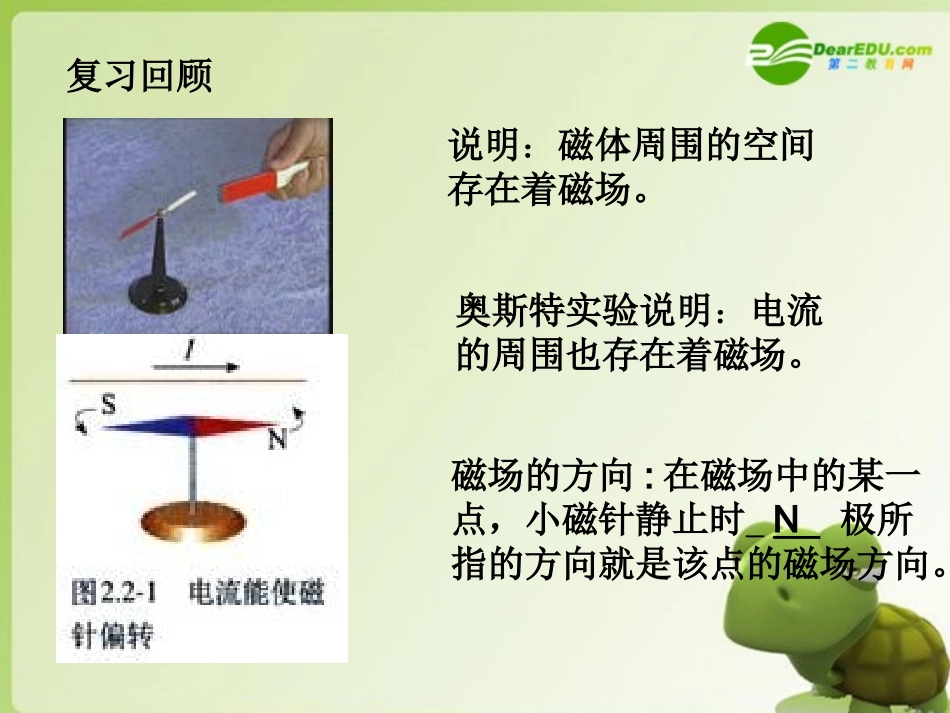

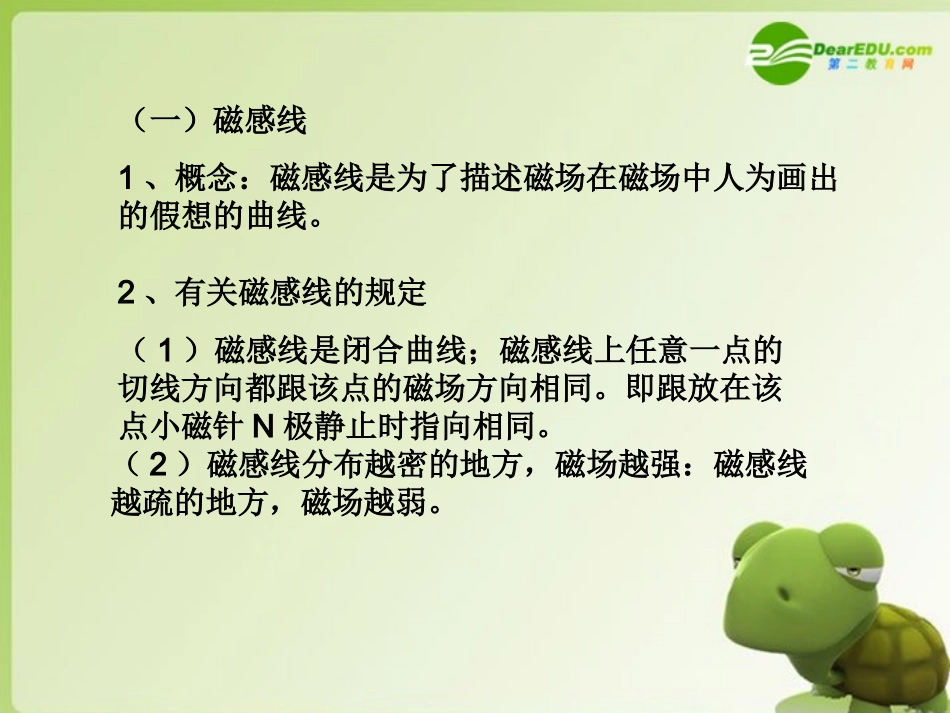

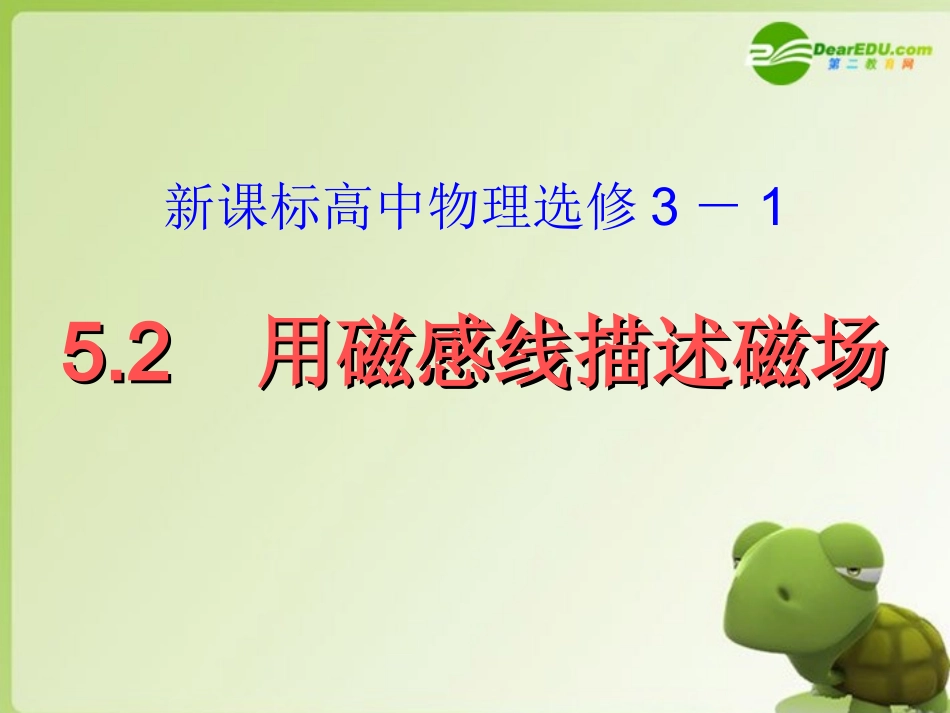

新课标高中物理选修3－15.25.2用磁感线描述磁场用磁感线描述磁场说明：磁体周围的空间存在着磁场。复习回顾奥斯特实验说明：电流的周围也存在着磁场。磁场的方向:在磁场中的某一点，小磁针静止时N极所指的方向就是该点的磁场方向。（一）磁感线1、概念：磁感线是为了描述磁场在磁场中人为画出的假想的曲线。2、有关磁感线的规定（1）磁感线是闭合曲线；磁感线上任意一点的切线方向都跟该点的磁场方向相同。即跟放在该点小磁针N极静止时指向相同。（2）磁感线分布越密的地方，磁场越强：磁感线越疏的地方，磁场越弱。（二）用磁感线描述磁体的磁场3、几种磁体的磁感线磁体磁感线的特点（1）磁体外部的磁感线从N极出发到S极，在磁体内部又从S极回到N极。（2）越靠近两极，磁感线越密。4、匀强磁场：磁场强弱和方向处处相同的磁场叫匀强磁场。BNS地磁场1、关于磁感线，下列说法中正确的是()A．磁感线上每一点的切线方向都跟该点的磁场方向一致B．两条磁感线的空隙处不存在磁场C．不同磁场形成的磁感线可以相交D．磁感线是磁场中客观存在的、肉眼看不见的曲线A课练(1)2、在左图中请标出磁铁的磁感线方向和N,S极．在右图中，请标出磁体和磁针的极性a（三）用磁感线描述电流的磁场1、直线电流的磁场（1）磁场分布情况：是围绕导线的一些同心圆。越靠近导线磁感线越密。安培定则（一）：用右手握住导线，让伸直的大拇指所指的方向跟电流的方向一致，弯曲的四指所指的方向就是磁感线的环绕方向(图乙)．（2）电流方向与磁感线方向关系判断方法——安培定则直线电流的磁场的几种图2、环形电流的磁场（1）磁场分布情况：是一些绕环行导线的闭合曲线，在通电线圈的中心轴上，磁感线与通电线圈所在平面垂直。（2）电流方向与磁感线方向关系判断方法——安培定则安培定则（二）：让右手弯曲的四指和环形电流的方向一致，伸直大拇指所指的方向就是环形导线内部磁感线的方向。环形电流的磁场几种图3、通电螺线管的磁感线（2）磁感线方向与电流方向的关系——也可安培定则（2）来判定（1）磁场分布情况：通电螺线管外部的磁感线和条形磁铁外部的磁感线相似.内部近似一匀强磁场。N安培定则（二）：用右手握住螺线管让右手弯曲的四指和电流环绕的方向一致，伸直大拇指所指的方向就是螺线管内部磁感线的方向。也可以说大拇指指向螺线管的N极。通电螺线管所产生的磁场的多种视图（正、侧、俯）一个通电螺线管产生的磁场与条形磁铁相似。课练（2）１:在奥斯特实验中,小磁针N极怎样偏转?为什么?小磁针N极垂直纸面向里偏转２：如图所示，a、b、c三枚小磁针分别放在通电螺线管的正上方、管内和右侧．当这些小磁针静止时，小磁针N极的指向是………()A．a、b、c均向左B．a、b、c均向右C．a向左，b向右，c向右D．a向右，b向左，c向右谢谢
