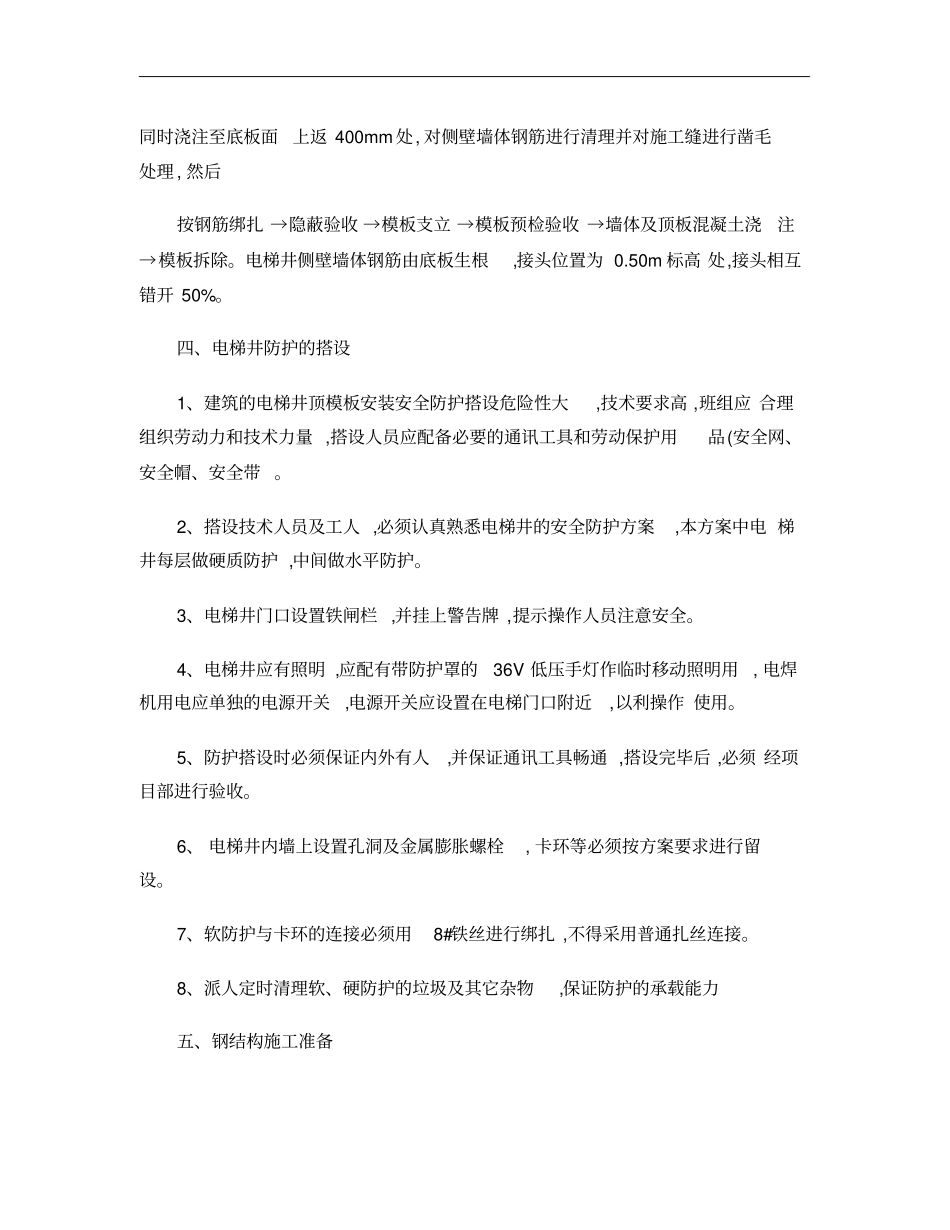

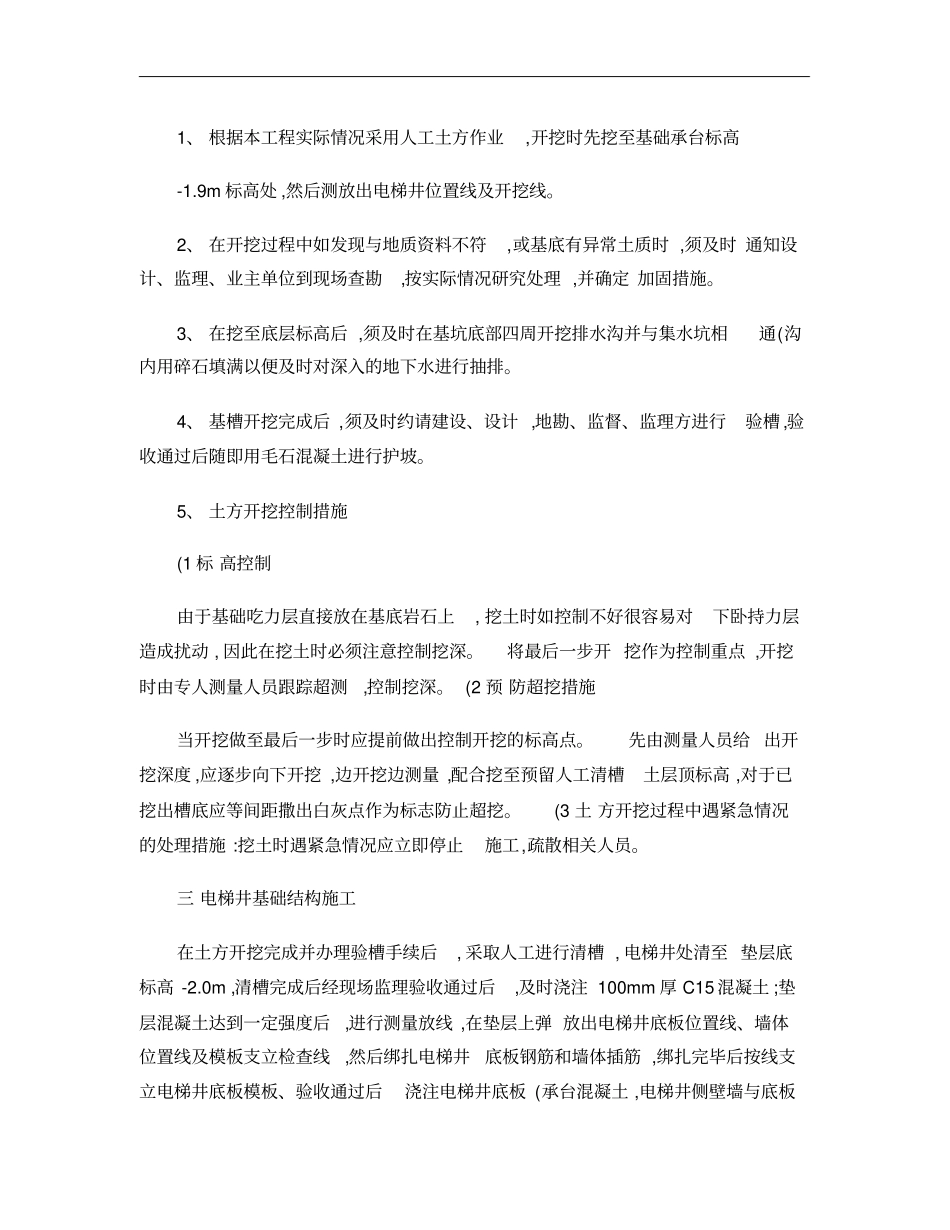

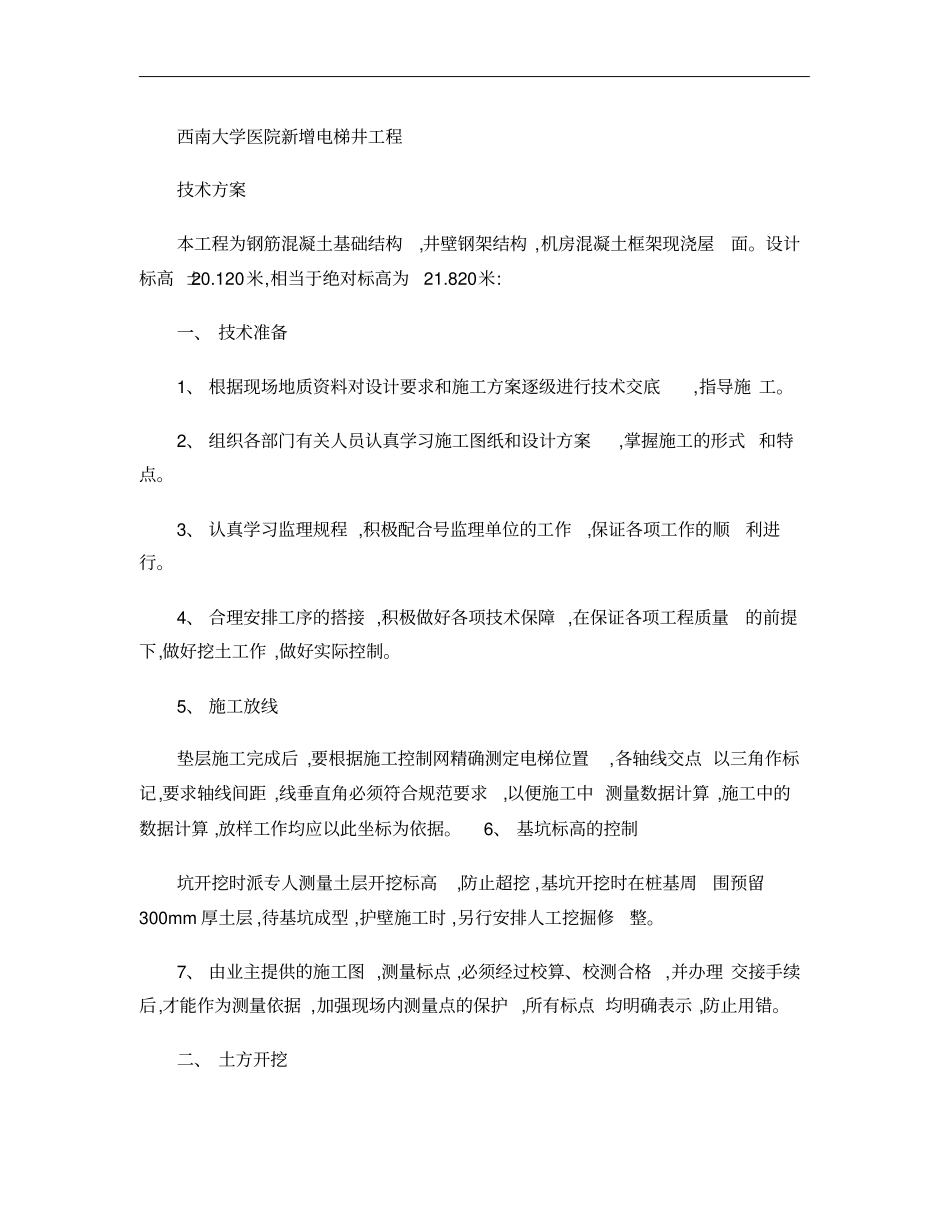

西南大学医院新增电梯井工程技术方案本工程为钢筋混凝土基础结构,井壁钢架结构,机房混凝土框架现浇屋面。设计标高±20.120米,相当于绝对标高为21.820米:一、技术准备1、根据现场地质资料对设计要求和施工方案逐级进行技术交底,指导施工。2、组织各部门有关人员认真学习施工图纸和设计方案,掌握施工的形式和特点。3、认真学习监理规程,积极配合号监理单位的工作,保证各项工作的顺利进行。4、合理安排工序的搭接,积极做好各项技术保障,在保证各项工程质量的前提下,做好挖土工作,做好实际控制。5、施工放线垫层施工完成后,要根据施工控制网精确测定电梯位置,各轴线交点以三角作标记,要求轴线间距,线垂直角必须符合规范要求,以便施工中测量数据计算,施工中的数据计算,放样工作均应以此坐标为依据。6、基坑标高的控制坑开挖时派专人测量土层开挖标高,防止超挖,基坑开挖时在桩基周围预留300mm厚土层,待基坑成型,护壁施工时,另行安排人工挖掘修整。7、由业主提供的施工图,测量标点,必须经过校算、校测合格,并办理交接手续后,才能作为测量依据,加强现场内测量点的保护,所有标点均明确表示,防止用错。二、土方开挖1、根据本工程实际情况采用人工土方作业,开挖时先挖至基础承台标高-1.9m标高处,然后测放出电梯井位置线及开挖线。2、在开挖过程中如发现与地质资料不符,或基底有异常土质时,须及时通知设计、监理、业主单位到现场查勘,按实际情况研究处理,并确定加固措施。3、在挖至底层标高后,须及时在基坑底部四周开挖排水沟并与集水坑相通(沟内用碎石填满以便及时对深入的地下水进行抽排。4、基槽开挖完成后,须及时约请建设、设计,地勘、监督、监理方进行验槽,验收通过后随即用毛石混凝土进行护坡。5、土方开挖控制措施(1标高控制由于基础吃力层直接放在基底岩石上,挖土时如控制不好很容易对下卧持力层造成扰动,因此在挖土时必须注意控制挖深。将最后一步开挖作为控制重点,开挖时由专人测量人员跟踪超测,控制挖深。(2预防超挖措施当开挖做至最后一步时应提前做出控制开挖的标高点。先由测量人员给出开挖深度,应逐步向下开挖,边开挖边测量,配合挖至预留人工清槽土层顶标高,对于已挖出槽底应等间距撒出白灰点作为标志防止超挖。(3土方开挖过程中遇紧急情况的处理措施:挖土时遇紧急情况应立即停止施工,疏散相关人员。三电梯井基础结构施工在土方开挖完成并办理验槽手续后,采取人工进行清槽,电梯井处清至垫层底标高-2.0m,清槽完成后经现场监理验收通过后,及时浇注100mm厚C15混凝土;垫层混凝土达到一定强度后,进行测量放线,在垫层上弹放出电梯井底板位置线、墙体位置线及模板支立检查线,然后绑扎电梯井底板钢筋和墙体插筋,绑扎完毕后按线支立电梯井底板模板、验收通过后浇注电梯井底板(承台混凝土,电梯井侧壁墙与底板同时浇注至底板面上返400mm处,对侧壁墙体钢筋进行清理并对施工缝进行凿毛处理,然后按钢筋绑扎→隐蔽验收→模板支立→模板预检验收→墙体及顶板混凝土浇注→模板拆除。电梯井侧壁墙体钢筋由底板生根,接头位置为0.50m标高处,接头相互错开50%。四、电梯井防护的搭设1、建筑的电梯井顶模板安装安全防护搭设危险性大,技术要求高,班组应合理组织劳动力和技术力量,搭设人员应配备必要的通讯工具和劳动保护用品(安全网、安全帽、安全带。2、搭设技术人员及工人,必须认真熟悉电梯井的安全防护方案,本方案中电梯井每层做硬质防护,中间做水平防护。3、电梯井门口设置铁闸栏,并挂上警告牌,提示操作人员注意安全。4、电梯井应有照明,应配有带防护罩的36V低压手灯作临时移动照明用,电焊机用电应单独的电源开关,电源开关应设置在电梯门口附近,以利操作使用。5、防护搭设时必须保证内外有人,并保证通讯工具畅通,搭设完毕后,必须经项目部进行验收。6、电梯井内墙上设置孔洞及金属膨胀螺栓,卡环等必须按方案要求进行留设。7、软防护与卡环的连接必须用8#铁丝进行绑扎,不得采用普通扎丝连接。8、派人定时清理软、硬防护的垃圾及其它杂物,保证防护的承载能力五、钢结构施工准备1、组织有关工程管理和技术人员对设计图纸进行会审,对图纸不明确及施工中有困难的地方,要与设计单位作好变更鉴证手续。2、根...
