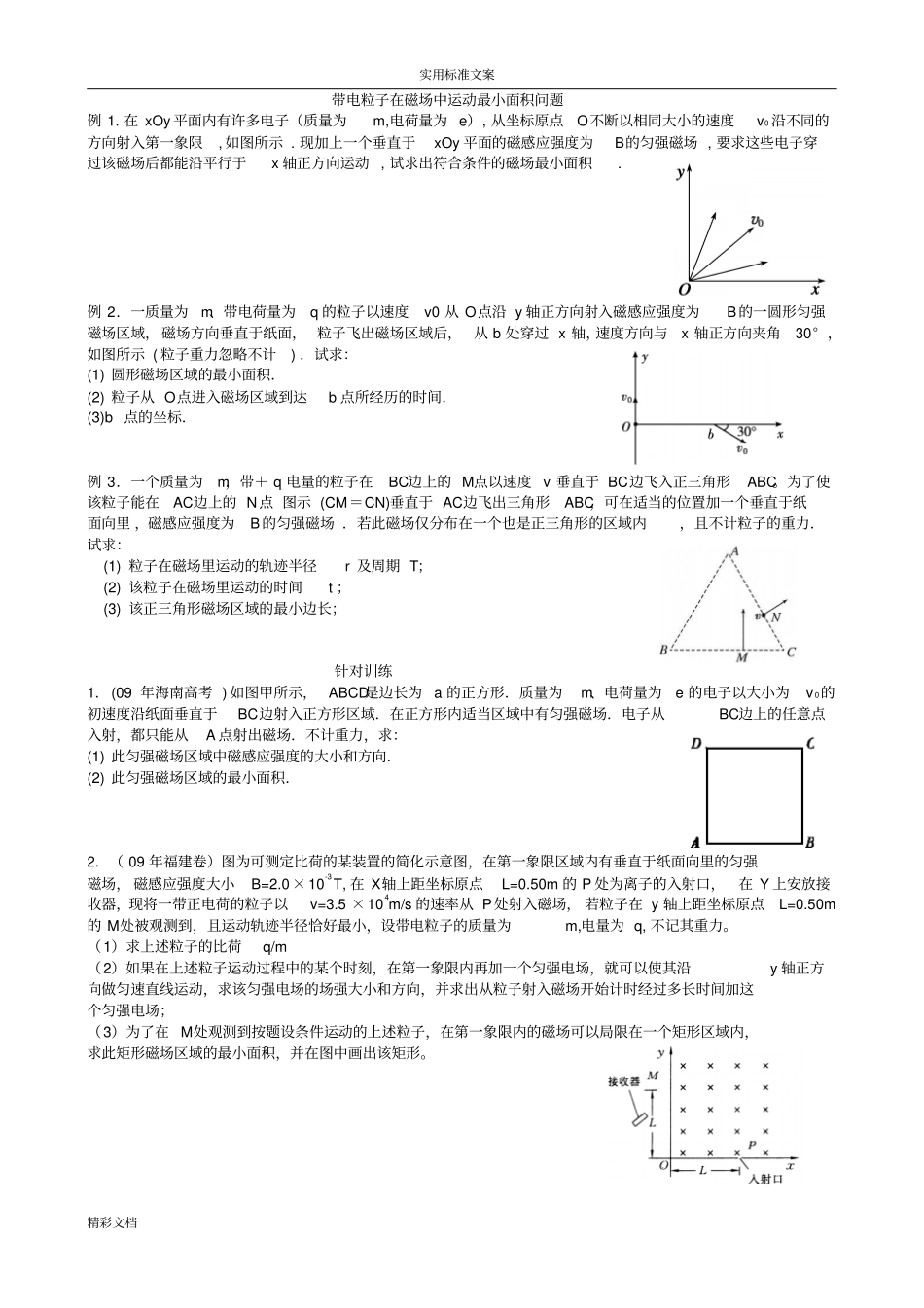

实用标准文案精彩文档带电粒子在磁场中运动最小面积问题例1.在xOy平面内有许多电子（质量为m,电荷量为e）,从坐标原点O不断以相同大小的速度v0沿不同的方向射入第一象限,如图所示.现加上一个垂直于xOy平面的磁感应强度为B的匀强磁场,要求这些电子穿过该磁场后都能沿平行于x轴正方向运动,试求出符合条件的磁场最小面积.例2．一质量为m、带电荷量为q的粒子以速度v0从O点沿y轴正方向射入磁感应强度为B的一圆形匀强磁场区域，磁场方向垂直于纸面，粒子飞出磁场区域后，从b处穿过x轴，速度方向与x轴正方向夹角30°，如图所示(粒子重力忽略不计)．试求：(1)圆形磁场区域的最小面积．(2)粒子从O点进入磁场区域到达b点所经历的时间．(3)b点的坐标．例3．一个质量为m，带＋q电量的粒子在BC边上的M点以速度v垂直于BC边飞入正三角形ABC。为了使该粒子能在AC边上的N点图示(CM＝CN)垂直于AC边飞出三角形ABC，可在适当的位置加一个垂直于纸面向里，磁感应强度为B的匀强磁场．若此磁场仅分布在一个也是正三角形的区域内，且不计粒子的重力．试求：(1)粒子在磁场里运动的轨迹半径r及周期T；(2)该粒子在磁场里运动的时间t；(3)该正三角形磁场区域的最小边长；针对训练1．(09年海南高考)如图甲所示，ABCD是边长为a的正方形．质量为m、电荷量为e的电子以大小为v0的初速度沿纸面垂直于BC边射入正方形区域．在正方形内适当区域中有匀强磁场．电子从BC边上的任意点入射，都只能从A点射出磁场．不计重力，求：(1)此匀强磁场区域中磁感应强度的大小和方向．(2)此匀强磁场区域的最小面积．2．（09年福建卷）图为可测定比荷的某装置的简化示意图，在第一象限区域内有垂直于纸面向里的匀强磁场，磁感应强度大小B=2.0×10-3T,在X轴上距坐标原点L=0.50m的P处为离子的入射口，在Y上安放接收器，现将一带正电荷的粒子以v=3.5×104m/s的速率从P处射入磁场，若粒子在y轴上距坐标原点L=0.50m的M处被观测到，且运动轨迹半径恰好最小，设带电粒子的质量为m,电量为q,不记其重力。（1）求上述粒子的比荷q/m（2）如果在上述粒子运动过程中的某个时刻，在第一象限内再加一个匀强电场，就可以使其沿y轴正方向做匀速直线运动，求该匀强电场的场强大小和方向，并求出从粒子射入磁场开始计时经过多长时间加这个匀强电场；（3）为了在M处观测到按题设条件运动的上述粒子，在第一象限内的磁场可以局限在一个矩形区域内，求此矩形磁场区域的最小面积，并在图中画出该矩形。实用标准文案精彩文档3、（1994年全国高考试题）如图12所示，一带电质点，质量为m，电量为q，以平行于Ox轴的速度v从y轴上的a点射入图中第一象限所示的区域。为了使该质点能从x轴上的b点以垂直于Ox轴的速度v射出，可在适当的地方加一个垂直于xy平面、磁感应强度为B的匀强磁场。若此磁场仅分布在一个圆形区域内，试求这圆形磁场区域的最小半径。重力忽略不计。4.[2010·宁波模拟]如图甲所示，水平放置的平行金属板A和B间的距离为d，板长L＝23d，B板的右侧边缘恰好是倾斜挡板NM上的一个小孔K，NM与水平挡板NP成60°角，K与N间的距离KN＝a.现有质量为m、带正电且电荷量为q的粒子组成的粒子束，从AB的中点O以平行于金属板方向OO′的速度v0不断射入，不计粒子所受的重力．(1)若在A、B板上加一恒定电压U＝U0，则要使粒子穿过金属板后恰好打到小孔K，求U0的大小．(2)若在A、B板上加上如图乙所示的电压，电压为正表示A板比B板的电势高，其中T＝2Lv0，且粒子只在0～T2时间内入射，则能打到小孔K的粒子在何时从O点射入？(3)在NM和NP两挡板所夹的某一区域存在一垂直纸面向里的匀强磁场，使满足条件(2)从小孔K飞入的粒子经过磁场偏转后能垂直打到水平挡板NP上(之前与挡板没有碰撞)，求该磁场的磁感应强度的最小值．5.如图，一带电粒子以某一速度在竖直平面内做匀速直线运动，经过一段时间后进入一垂直于纸面向里、磁感应强度为B的最小的圆形匀强磁场区域(图中未画出磁场区域)，粒子飞出磁场后垂直电场方向进入宽为L的匀强电场，电场强度大小为E，方向竖直向上．当粒子穿出电场时速率变为原来的2倍．已知带电粒子的质量为m，电荷量为q，重力不计．粒子进入磁场前的速度与水平...
