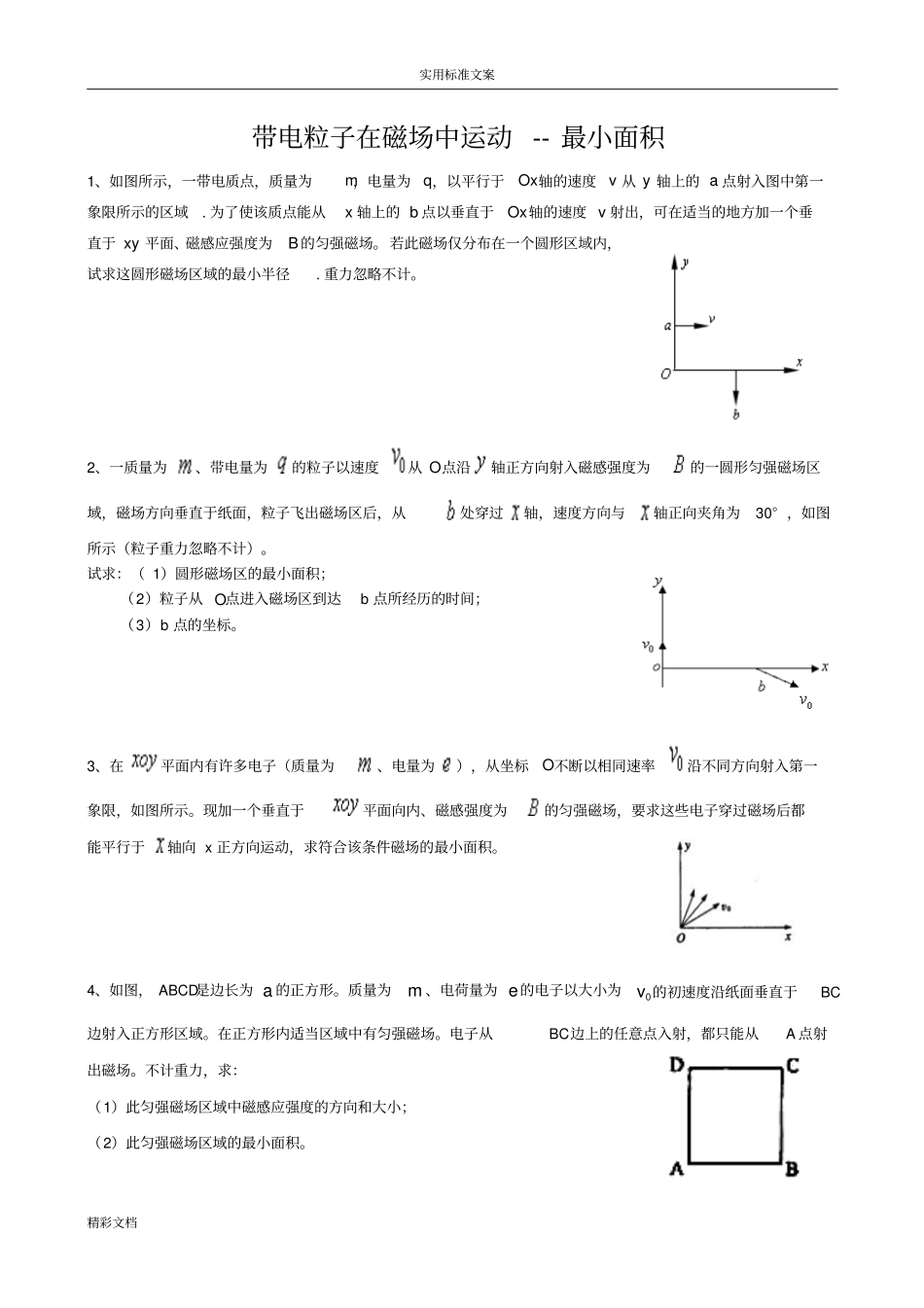

实用标准文案精彩文档带电粒子在磁场中运动--最小面积1、如图所示，一带电质点，质量为m，电量为q，以平行于Ox轴的速度v从y轴上的a点射入图中第一象限所示的区域.为了使该质点能从x轴上的b点以垂直于Ox轴的速度v射出，可在适当的地方加一个垂直于xy平面、磁感应强度为B的匀强磁场。若此磁场仅分布在一个圆形区域内，试求这圆形磁场区域的最小半径.重力忽略不计。2、一质量为、带电量为的粒子以速度从O点沿轴正方向射入磁感强度为的一圆形匀强磁场区域，磁场方向垂直于纸面，粒子飞出磁场区后，从处穿过轴，速度方向与轴正向夹角为30°，如图所示（粒子重力忽略不计）。试求：（1）圆形磁场区的最小面积；（2）粒子从O点进入磁场区到达b点所经历的时间；（3）b点的坐标。3、在平面内有许多电子（质量为、电量为），从坐标O不断以相同速率沿不同方向射入第一象限，如图所示。现加一个垂直于平面向内、磁感强度为的匀强磁场，要求这些电子穿过磁场后都能平行于轴向x正方向运动，求符合该条件磁场的最小面积。4、如图，ABCD是边长为a的正方形。质量为m、电荷量为e的电子以大小为0v的初速度沿纸面垂直于BC边射入正方形区域。在正方形内适当区域中有匀强磁场。电子从BC边上的任意点入射，都只能从A点射出磁场。不计重力，求：（1）此匀强磁场区域中磁感应强度的方向和大小；（2）此匀强磁场区域的最小面积。实用标准文案精彩文档5、如图所示，直角坐标系第一象限的区域存在沿轴正方向的匀强电场。现有一质量为，电量为的电子从第一象限的某点（，L83）以初速度沿轴的负方向开始运动，经过轴上的点（4L，0）进入第四象限，先做匀速直线运动然后进入垂直纸面的矩形匀强磁场区域，磁场左边界和上边界分别与轴、轴重合，电子偏转后恰好经过坐标原点O，并沿轴的正方向运动，不计电子的重力。求（1）电子经过点的速度；（2）该匀强磁场的磁感应强度和磁场的最小面积。6、如图所示，在竖直平面内，虚线MO与水平线PQ相交于0，二者夹角θ=30°，在MOP范围内存在竖直向下的匀强电场，电场强度为E，MOQ上方的某个区域有垂直纸面向里的匀强磁场，磁感应强度为B，0点处在磁场的边界上.现有一群质量为m、电量为+q的带电粒子在纸面内以速度v(0≤v≤E/B)垂直于MO从O点射入磁场，所有粒子通过直线MO时，速度方向均平行于PQ向左。.不计粒子的重力和粒子间的相互作用力，求：（1）速度最大的粒子自O点射入磁场至返回水平线POQ所用的时间.（2）磁场区域的最小面积.（3）根据你以上的计算可求出粒子射到PQ上的最远点离O的距离，请写出该距离的大小。7、如图所示，在倾角为30°的斜面OA的左侧有一竖直挡板，挡板上有一小孔P,现有一质量kgm20104、电量Cq14102带电粒子，从小孔以速度smv40103水平射向磁感应强度TB2.0、方向垂直于纸平面向里的一正三角形区域。该粒子在运动过程中始终不碰及竖直挡板，且在飞出磁场区域后能垂直打在斜面OA上，粒子重力不计。求：（1）粒子在磁场中作圆周运动的半径R；（2）粒子在磁场中运动的时间t；（3）正三角形磁场区域的最小边长L实用标准文案精彩文档带电粒子在磁场中运动--最小面积近年来在考题中多次出现求磁场的最小范围问题；或带电粒子在空间运动范围问题，这类题对学生的平面几何知识与物理知识的综合运用能力要求较高。其难点在于带电粒子的运动轨迹不是完整的圆，其进入边界未知的磁场后一般只运动一段圆弧后就飞出磁场边界，运动过程中的临界点（如运动形式的转折点、轨迹的切点、磁场的边界点等）难以确定。下面以实例进行分析。一、磁场的边界线为圆形【例题1-1】如图所示，一带电质点，质量为m，电量为q，以平行于Ox轴的速度v从y轴上的a点射入图中第一象限所示的区域.为了使该质点能从x轴上的b点以垂直于Ox轴的速度v射出，可在适当的地方加一个垂直于xy平面、磁感应强度为B的匀强磁场。若此磁场仅分布在一个圆形区域内，试求这圆形磁场区域的最小半径.重力忽略不计。解：质点在磁场中作半径为R的圆周运动,洛伦兹力提供做向心力：qvB＝(Mv2)/R，得R＝(MV)/(qB)根据题意，质点在磁场区域中的轨道是半径等于R的圆上的1/4圆周,这段圆弧应与入射方向的速度、出射方向的...
