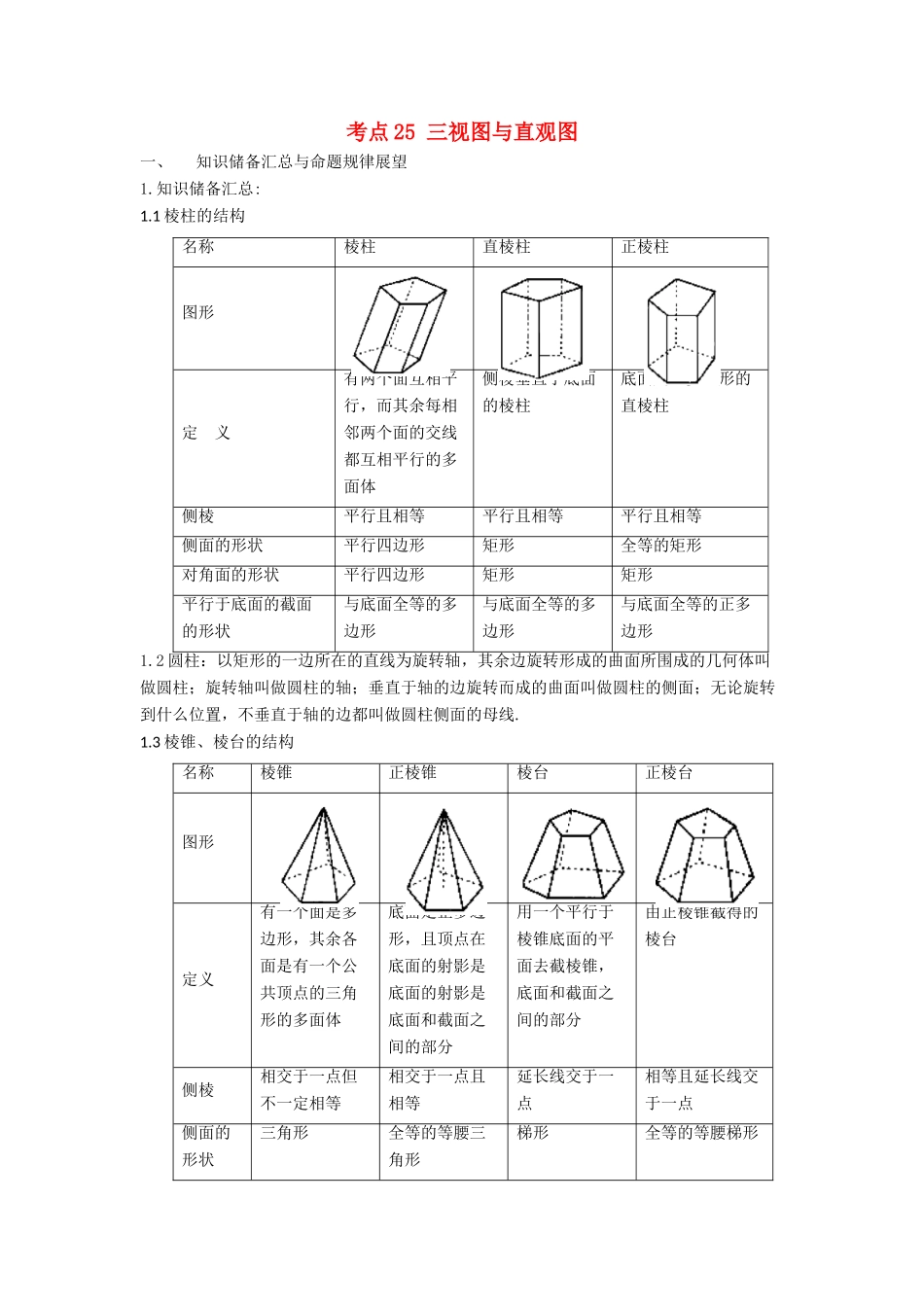

考点25三视图与直观图一、知识储备汇总与命题规律展望1.知识储备汇总:1.1棱柱的结构名称棱柱直棱柱正棱柱图形定义有两个面互相平行，而其余每相邻两个面的交线都互相平行的多面体侧棱垂直于底面的棱柱底面是正多边形的直棱柱侧棱平行且相等平行且相等平行且相等侧面的形状平行四边形矩形全等的矩形对角面的形状平行四边形矩形矩形平行于底面的截面的形状与底面全等的多边形与底面全等的多边形与底面全等的正多边形1.2圆柱：以矩形的一边所在的直线为旋转轴，其余边旋转形成的曲面所围成的几何体叫做圆柱；旋转轴叫做圆柱的轴；垂直于轴的边旋转而成的曲面叫做圆柱的侧面；无论旋转到什么位置，不垂直于轴的边都叫做圆柱侧面的母线.1.3棱锥、棱台的结构名称棱锥正棱锥棱台正棱台图形定义有一个面是多边形，其余各面是有一个公共顶点的三角形的多面体底面是正多边形，且顶点在底面的射影是底面的射影是底面和截面之间的部分用一个平行于棱锥底面的平面去截棱锥，底面和截面之间的部分由正棱锥截得的棱台侧棱相交于一点但不一定相等相交于一点且相等延长线交于一点相等且延长线交于一点侧面的形状三角形全等的等腰三角形梯形全等的等腰梯形对角面的形状三角形等腰三角形梯形等腰梯形平行于底的截面形状与底面相似的多边形与底面相似的正多边形与底面相似的多边形与底面相似的正多边形其他性质高过底面中心；侧棱与底面、侧面与底面、相邻两侧面所成角都相等两底中心连线即高；侧棱与底面、侧面与底面、相邻两侧面所成角都相等1.4圆锥：以直角三角形的一条直角边所在的直线为旋转轴，其余两边旋转形成的曲面所围成的几何体叫做圆锥；旋转轴为圆锥的轴；垂直于轴的边旋转形成的面叫做圆锥的底面；斜边旋转形成的曲面叫做圆锥的侧面.1.5.圆台：用一个平行于底面的平面去截圆锥，底面和截面之间的部分叫做圆台；原圆锥的底面和截面分别叫做圆台的下底面和上底面；圆台也有侧面、母线、轴1.6.球（1）定义：以半圆的直径所在的直线为旋转轴，半圆面旋转一周形成的几何体叫做球体，简称为球；半圆的圆心叫做球的球心，半圆的半径叫做球的半径，半圆的直径叫做球的直径.（2）球的性质球被平面截得的图形是圆，球心与截面圆圆心的连线与截面圆垂直，球的半径R，截面圆的半径，球心到截面圆的距离为，则.1.7.长方体性质：长方体的一条对角线的平方等于一个顶点上三条棱长的平方和.1.8正四面体：侧棱与底面边长相等的正三棱锥叫做正四面体.设正四面体的棱长为，则高为，斜高为，对棱间的距离为，体积为.1.9空间几何体的直观图（1）斜二测画法①建立直角坐标系，在已知水平放置的平面图形中取互相垂直的OX，OY，建立直角坐标系；②画出斜坐标系，在画直观图的纸上（平面上）画出对应的O’X’,O’Y’,使=450（或1350），它们确定的平面表示水平平面；③画对应图形，在已知图形平行于X轴的线段，在直观图中画成平行于X‘轴，且长度保持不变；在已知图形平行于Y轴的线段，在直观图中画成平行于Y‘轴，且长度变为原来的一半；④擦去辅助线，图画好后，要擦去X轴、Y轴及为画图添加的辅助线（虚线）.画水平放置的多边形的直观图的关键是确定多边形顶点的位置，因为多边形顶点的位置一旦确定，依次连结这些顶点就可画出多边形来，因此平面多边形水平放置时，直观图的画法可以归结为确定点的位置的画法.（2）平行投影与中心投影：平行投影的投影线是互相平行的，中心投影的投影线相交于一点.1.10简单几何体三视图（1）三视图①正视图：物体前后方向投影所得到的投影图；它能反映物体的高度和长度；②侧视图：物体左右方向投影所得到的投影图；它能反映物体的高度和宽度；③俯视图：物体上下方向投影所得到的投影图；它能反映物体的长度和宽度.（2）三视图画法规则高平齐：主视图与左视图的高要保持平齐长对正：主视图与俯视图的长应对正宽相等：俯视图与左视图的宽度应相等（3）.解决三视图问题的技巧：空间几何体的数量关系也体现在三视图中，正视图和侧视图的“高平齐”，正视图和俯视图的“长对正”，侧视图和俯视图的“宽相等”．也就是说正视图、侧视图的高就是空间几何体的高，正视图、俯视图中的长...
