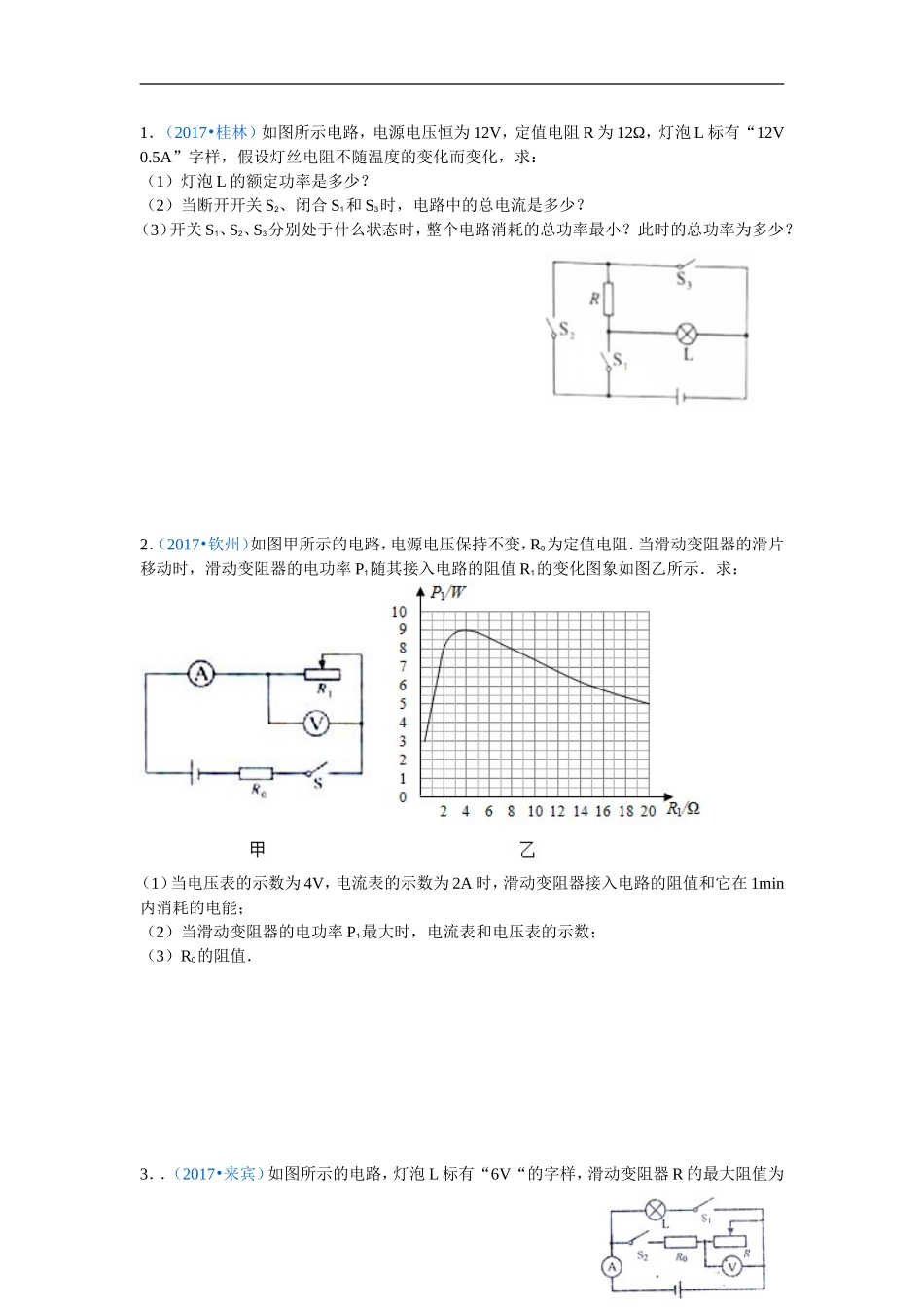

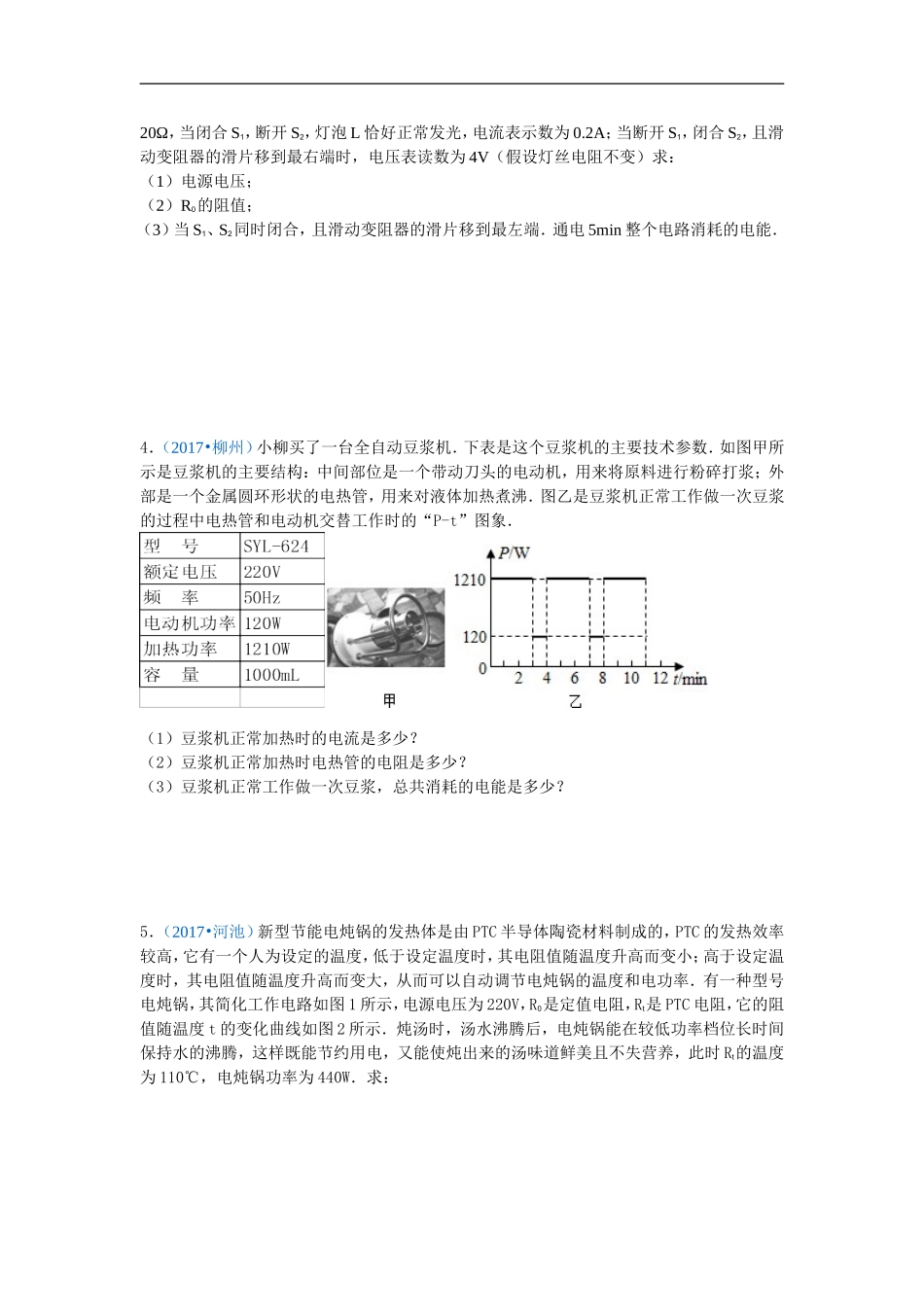

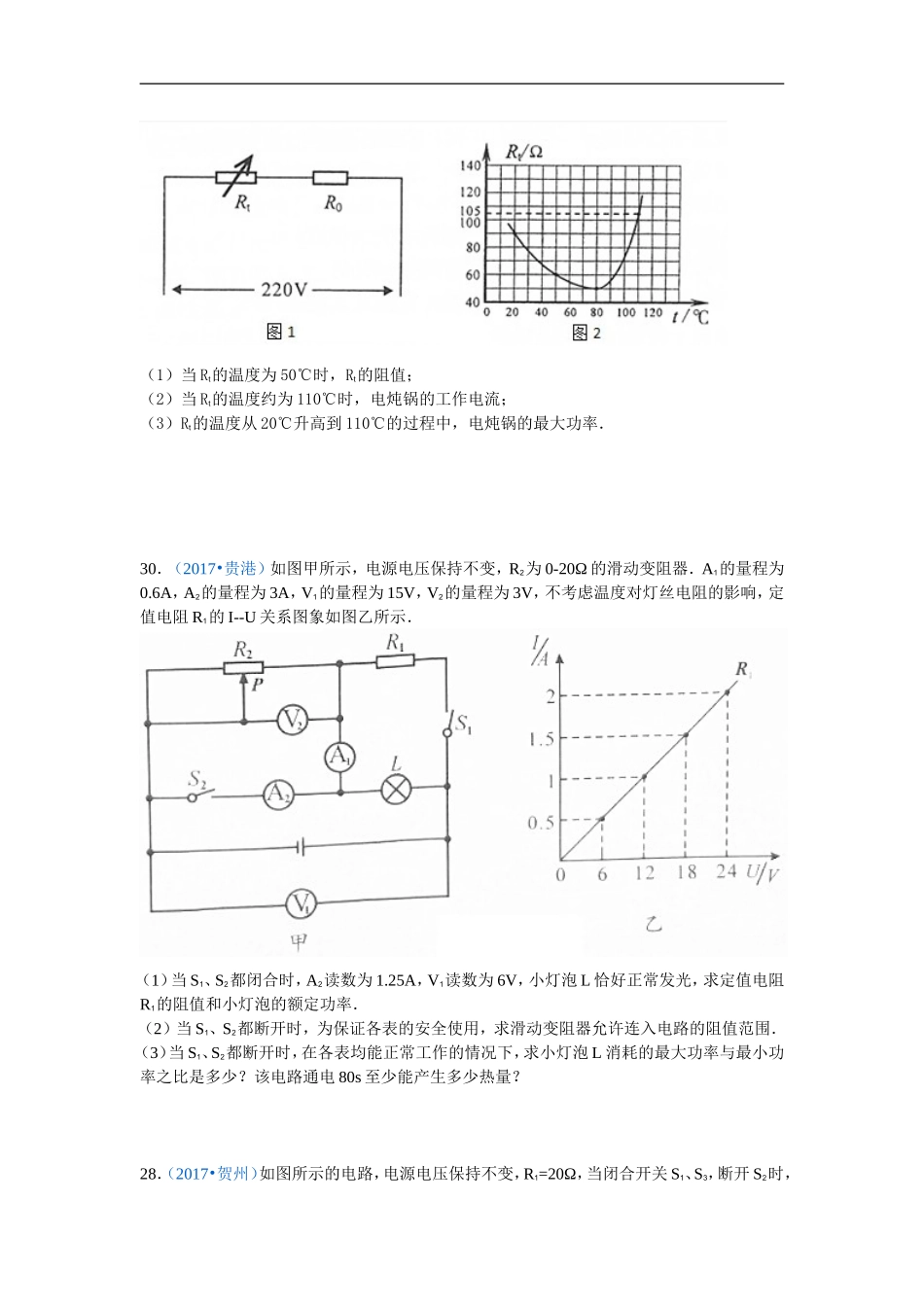

1．（2017•桂林）如图所示电路，电源电压恒为12V，定值电阻R为12Ω，灯泡L标有“12V0.5A”字样，假设灯丝电阻不随温度的变化而变化，求：（1）灯泡L的额定功率是多少？（2）当断开开关S2、闭合S1和S3时，电路中的总电流是多少？（3）开关S1、S2、S3分别处于什么状态时，整个电路消耗的总功率最小？此时的总功率为多少？2．（2017•钦州）如图甲所示的电路，电源电压保持不变，R0为定值电阻．当滑动变阻器的滑片移动时，滑动变阻器的电功率P1随其接入电路的阻值R1的变化图象如图乙所示．求：（1）当电压表的示数为4V，电流表的示数为2A时，滑动变阻器接入电路的阻值和它在1min内消耗的电能；（2）当滑动变阻器的电功率P1最大时，电流表和电压表的示数；（3）R0的阻值．3．．（2017•来宾）如图所示的电路，灯泡L标有“6V“的字样，滑动变阻器R的最大阻值为20Ω，当闭合S1，断开S2，灯泡L恰好正常发光，电流表示数为0.2A；当断开S1，闭合S2，且滑动变阻器的滑片移到最右端时，电压表读数为4V（假设灯丝电阻不变）求：（1）电源电压；（2）R0的阻值；（3）当S1、S2同时闭合，且滑动变阻器的滑片移到最左端．通电5min整个电路消耗的电能．4．（2017•柳州）小柳买了一台全自动豆浆机．下表是这个豆浆机的主要技术参数．如图甲所示是豆浆机的主要结构：中间部位是一个带动刀头的电动机，用来将原料进行粉碎打浆；外部是一个金属圆环形状的电热管，用来对液体加热煮沸．图乙是豆浆机正常工作做一次豆浆的过程中电热管和电动机交替工作时的“P-t”图象．（1）豆浆机正常加热时的电流是多少？（2）豆浆机正常加热时电热管的电阻是多少？（3）豆浆机正常工作做一次豆浆，总共消耗的电能是多少？5．（2017•河池）新型节能电炖锅的发热体是由PTC半导体陶瓷材料制成的，PTC的发热效率较高，它有一个人为设定的温度，低于设定温度时，其电阻值随温度升高而变小；高于设定温度时，其电阻值随温度升高而变大，从而可以自动调节电炖锅的温度和电功率．有一种型号电炖锅，其简化工作电路如图1所示，电源电压为220V，R0是定值电阻，Rt是PTC电阻，它的阻值随温度t的变化曲线如图2所示．炖汤时，汤水沸腾后，电炖锅能在较低功率档位长时间保持水的沸腾，这样既能节约用电，又能使炖出来的汤味道鲜美且不失营养，此时Rt的温度为110℃，电炖锅功率为440W．求：（1）当Rt的温度为50℃时，Rt的阻值；（2）当Rt的温度约为110℃时，电炖锅的工作电流；（3）Rt的温度从20℃升高到110℃的过程中，电炖锅的最大功率．30．（2017•贵港）如图甲所示，电源电压保持不变，R2为0-20Ω的滑动变阻器．A1的量程为0.6A，A2的量程为3A，V1的量程为15V，V2的量程为3V，不考虑温度对灯丝电阻的影响，定值电阻R1的I--U关系图象如图乙所示．（1）当S1、S2都闭合时，A2读数为1.25A，V1读数为6V，小灯泡L恰好正常发光，求定值电阻R1的阻值和小灯泡的额定功率．（2）当S1、S2都断开时，为保证各表的安全使用，求滑动变阻器允许连入电路的阻值范围．（3）当S1、S2都断开时，在各表均能正常工作的情况下，求小灯泡L消耗的最大功率与最小功率之比是多少？该电路通电80s至少能产生多少热量？28．（2017•贺州）如图所示的电路，电源电压保持不变，R1=20Ω，当闭合开关S1、S3，断开S2时，电流表的示数为0.3A，当闭合开关能S2、S3，断开S1时，电流表的示数为1.2A．（1）求电源电压；（2）求电阻R2的阻值；（3）当闭合S1，断开S2、S3时，电路消耗的电功率为P1；当闭合S2，断开S1、S2时，电路消耗的电功率为P2，且P1：P2=1：2，求电阻R3的阻值；（4）求整个电路消耗的最小电功率．2.4.5.
