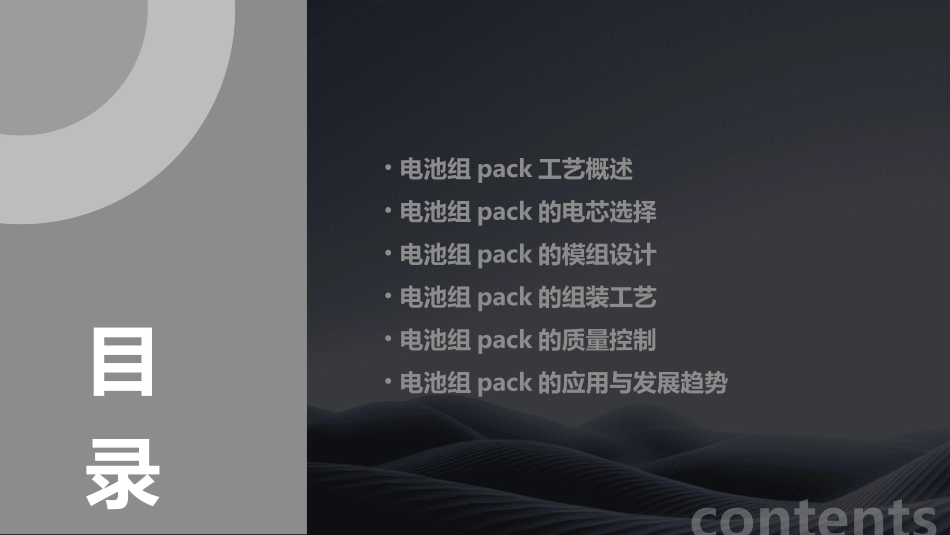

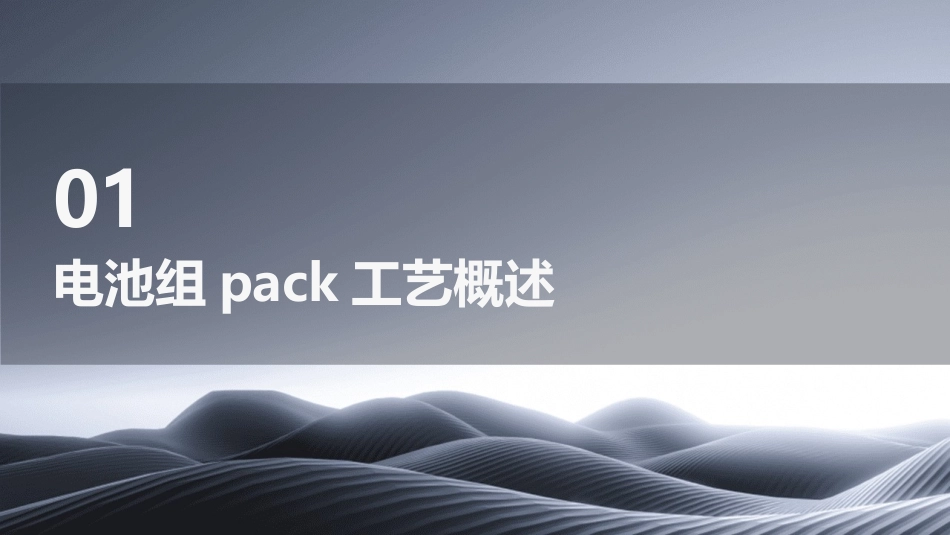

电池组pack工艺介绍课件•电池组pack工艺概述•电池组pack的电芯选择•电池组pack的模组设计•电池组pack的组装工艺•电池组pack的质量控制•电池组pack的应用与发展趋势contents目录电池组pack工艺概述01是指将多个单体电池通过串联、并联或混联的方式组合在一起，形成一个可输出直流电的电源系统。电池组pack电池组pack是电动汽车、混合动力汽车等新能源汽车的核心组成部分，其性能直接影响整车的续航里程、安全性及可靠性。定义解释电池组pack的定义单体电池负责对电池组进行监控、控制和保护，确保电池组的安全运行。电池管理系统冷却系统箱体和结构件01020403用于固定和保护电池组，防止外界环境对其造成损害。是电池组的最小单元，负责存储和释放电能。用于对电池组进行散热，防止电池过热。电池组pack的组成箱体和结构件组装将箱体和结构件与电池模组进行组装，形成完整的电池组pack。冷却系统安装将冷却系统与电池模组进行连接，确保电池组的散热效果。电池管理系统安装将电池管理系统与电池模组进行连接，实现对电池组的监控和控制。单体电池检测对单体电池进行质量检测，筛选出性能合格的电池。电池模组组装将单体电池按照特定的排列组合方式组装成电池模组。电池组pack的工艺流程电池组pack的电芯选择02能量密度高，自放电率低，循环寿命长，但成本较高。锂离子电芯形状可塑性强，安全性较高，但自放电率较高。锂聚合物电芯成本较低，稳定性好，但自放电率高，有记忆效应。镍镉电芯能量密度较高，成本适中，但自放电率较高。镍氢电芯电芯的种类与特性电芯的输出电压，通常根据应用需求选择。电压电芯的存储容量，以mAh或Ah为单位。容量电芯内部电阻，影响充放电效率。内阻电芯可承受的充放电循环次数。循环寿命电芯的规格与参数根据产品需求选择合适的电芯类型和规格。应用需求成本考虑安全性能兼容性在满足性能要求的前提下，选择成本较低的电芯。考虑电芯的安全性能，如过充、过放保护等。确保选择的电芯与电池管理系统和其他组件兼容。电芯的选用原则电池组pack的模组设计03模组的设计原理能量最大化模组设计应确保电池组的能量密度最大化，以提高整体性能和续航里程。安全性优先模组设计应充分考虑电池的安全性，包括防止过热、过充、过放等，以确保电池组在使用过程中的稳定性。结构紧凑模组设计应尽量减小体积和重量，以适应电动汽车和其他移动设备的空间限制。结构模组通常由多个单体电池串联或并联组成，结构紧凑，易于安装和维护。材料模组外壳通常采用阻燃、绝缘性能良好的材料，如铝合金、塑料等，以确保安全性和耐用性。模组的结构与材料需求分析根据电池组的应用场景和性能要求，进行需求分析，确定模组的设计参数和规格。初步设计根据需求分析结果，进行初步设计，包括单体电池的选择、串并联方式的确定等。仿真验证通过仿真软件对初步设计的模组进行性能和安全性验证，发现问题及时调整。优化改进根据仿真验证结果，对模组设计进行优化改进，提高性能和安全性。模组的设计流程电池组pack的组装工艺04根据电池组pack的设计，准备足够的电芯、模组、电池管理系统和其他必要的零部件。物料准备确保组装设备如螺丝机、焊接机等处于正常工作状态，并进行必要的校准。设备检查确保工作台面干净整洁，无尘无异物，以满足电池组pack的高洁净度要求。工作台清洁对组装人员进行技术培训和安全培训，确保他们熟悉电池组pack的组装流程和安全操作规程。人员培训组装前的准备组装过程的技术要求模组安装按照设计要求，将电芯通过螺钉或焊接方式组装到模组上，确保电芯与模组之间的良好接触。电池管理系统连接将电池管理系统与模组进行可靠连接，确保数据传输的稳定性和安全性。热管理设计根据电池组pack的散热需求，合理布置散热器或散热风扇，确保电池组在正常工作时温度处于安全范围内。防护与加固对电池组pack进行必要的防护和加固措施，以提高其机械强度和抗振动能力。01020304外观检查对电池组pack的外观进行检查，确保无明显的损伤和缺陷。电气性能检测通过专业设备对电池组pack的电气性能进行检测，如电压、电流、内阻等参数是否正常。功能测试对电池组pack的...
