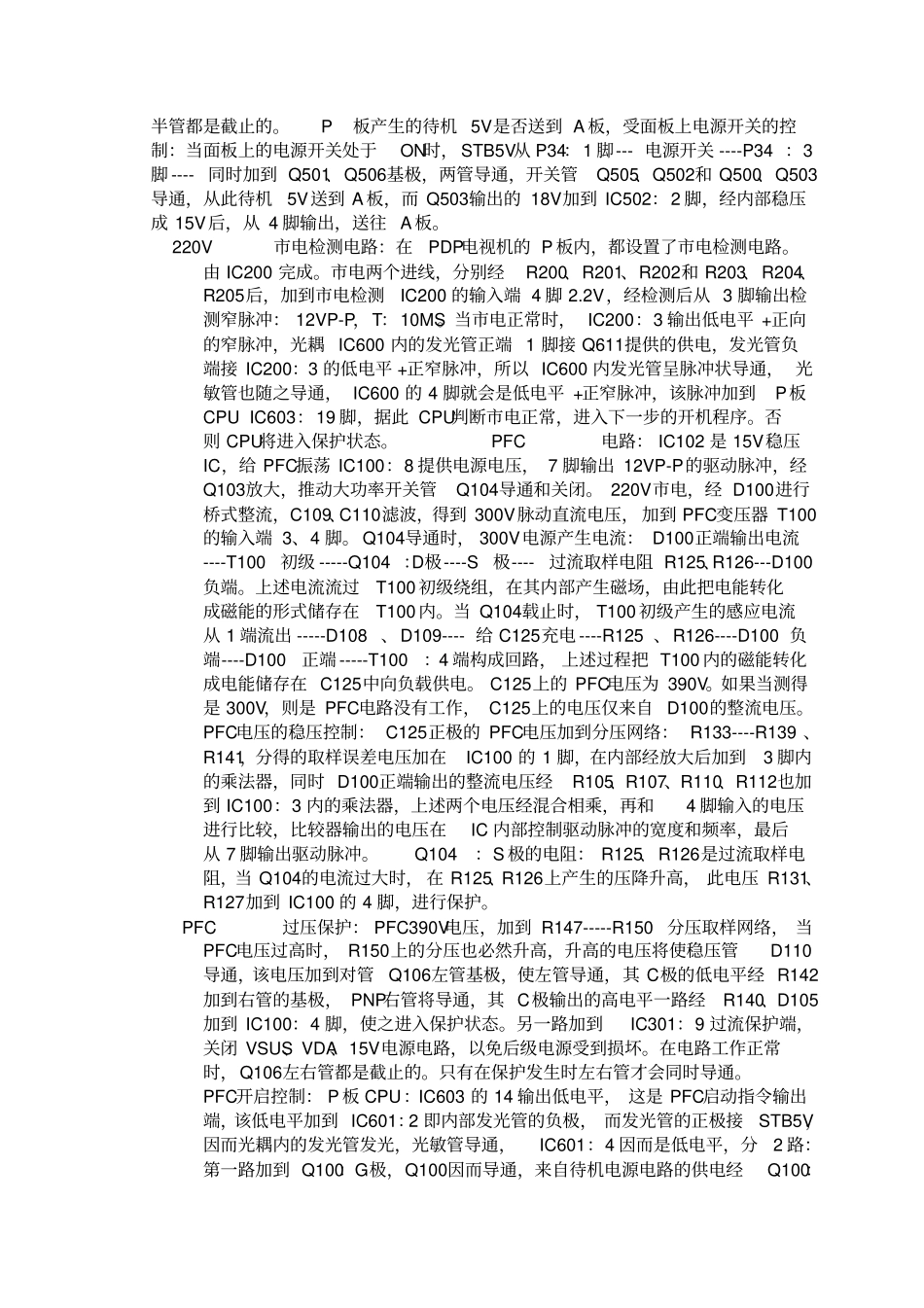

修理实例RepairManual资料提供者：吴善龙应用频率：高□中■低□极少□主题内容：P板电路工作原理及故障精解、红灯闪一下。产品型号：P50X10C现象描述：红灯闪一下的故障，故障部位有两个：一是P板各路电源有的没有输出造成A板总线没有电源。二是A板故障，通常是因为各IC之间通讯不通造成的。原因分析：测量P板输出排插，发现有待机5V、待机15V输出，但没有15VcVDA、VSUS输出。P板电路原理分析：该机的P板电路比效简单，有三个开关电源电路：1、待机电源电路由IC201、T200组成。输出待机5V、15V。2、PFC电路由IC100、T100组成。产生390V电源。3、VSUS、VDA、15V电源由同一个开关电源产生：IC301、T301、T300。上述三个开关电源工作的前后时间顺序是有严格的规定的：通电后待机电源先工作，不论面板上的电源开关是否闭合，只要接通220V市电，待机电源就工作。产生并输出待机5V、15V电压。待机电源开始工作后，在待机电源变压器T200：1—2绕组间产生的脉冲电压经D209整流C210滤波，产生24V电源电压，经开关管Q100加到两个三端稳压器输入端：经IC101输出20V电源，经IC102输出15V电源。其中20V电源是给IC301供电的，用于产生VSUS、VDA、15V电源，IC102输出的15V电源给IC100供电，用于产生PFC电源。由此看出：只有待机电源先工作，PFC电源振荡IC才能得电工作。产生PFC电源电压后，将此PFC电源加给Q304、Q305、Q306、Q307。VSUS、VDA、15V电源才能随后工作。这是PDP电视机P板工作的重要一环。待机电源电路：IC201是单片开关电源专用IC，只有三个引脚，外围电路最为简单。其中2脚是IC内大功率MOS管的S极，接地。3脚是D极，接开关电源变压器T200初级绕组。1脚是稳压控制输入端。电视机电源插头输入220V市电后，经D200整流，C201滤波，产生300V电压，加到T200初级绕组，并经T200：7、D204加到IC201的D极，IC201开始振荡，T200初级流过脉冲电流，在次级产生脉冲电压，其中13—10绕组产生的脉冲电压经整流产生5V待机电源。次级17端产生的脉冲电压经整流产生18V电源电压。其中待机5V经R508、R507分压取样后加到误差取样放大IC500的4脚，放大后从3脚输出误差电压，光耦IC202把误差电压从待机电源的次级冷地隔离传输到初级热地。IC202的作用主要是隔离冷地和热地同时传送稳压误差电压。T200：4产生的脉冲电压经整流作为IC202电源电压，经D206加到4脚作为电源电压。IC202：3脚输出的稳压误差电压加到IC201的1脚，控制内部大功率开关管的导通宽度和频率，达到稳压的目的。Q202实物上没有，其B、E极间用短路线代替。待机电源电路设置了过压保护：5V、18V待机电压分别加到稳压管D503、D505的负极，当过压时，这两个稳压管导通，产生电流经D504流入光耦IC203内的发光管，内部的光敏管随之导通，D206提供的电源电压产生电流流过IC203内的光敏管，电流从4脚流入3脚流出，加到对管Q201左管的B极，左管导通随之右管导通，控制IC201进入保护状态。当IC203截止时，Q201内左、右管理编号：RM-工厂英文缩写-0503-001发布部门：PC/PCTS/技术支持中心发布日期：2005-3-2半管都是截止的。P板产生的待机5V是否送到A板，受面板上电源开关的控制：当面板上的电源开关处于ON时，STB5V从P34：1脚---电源开关----P34：3脚----同时加到Q501、Q506基极，两管导通，开关管Q505、Q502和Q500、Q503导通，从此待机5V送到A板，而Q503输出的18V加到IC502：2脚，经内部稳压成15V后，从4脚输出，送往A板。220V市电检测电路：在PDP电视机的P板内，都设置了市电检测电路。由IC200完成。市电两个进线，分别经R200、R201、R202和R203、R204、R205后，加到市电检测IC200的输入端4脚2.2V，经检测后从3脚输出检测窄脉冲：12VP-P，T：10MS。当市电正常时，IC200：3输出低电平+正向的窄脉冲，光耦IC600内的发光管正端1脚接Q611提供的供电，发光管负端接IC200：3的低电平+正窄脉冲，所以IC600内发光管呈脉冲状导通，光敏管也随之导通，IC600的4脚就会是低电平+正窄脉冲，该脉冲加到P板CPUIC603：19脚，据此CPU判断市电正常，进入下一步的开机程序。否则CPU将进入保护状态。PFC电路：IC102是15V稳压IC，给PFC振荡IC100：8提供电源电压，7脚输...
