模拟电子技术一体化课实训内容教材VIP免费

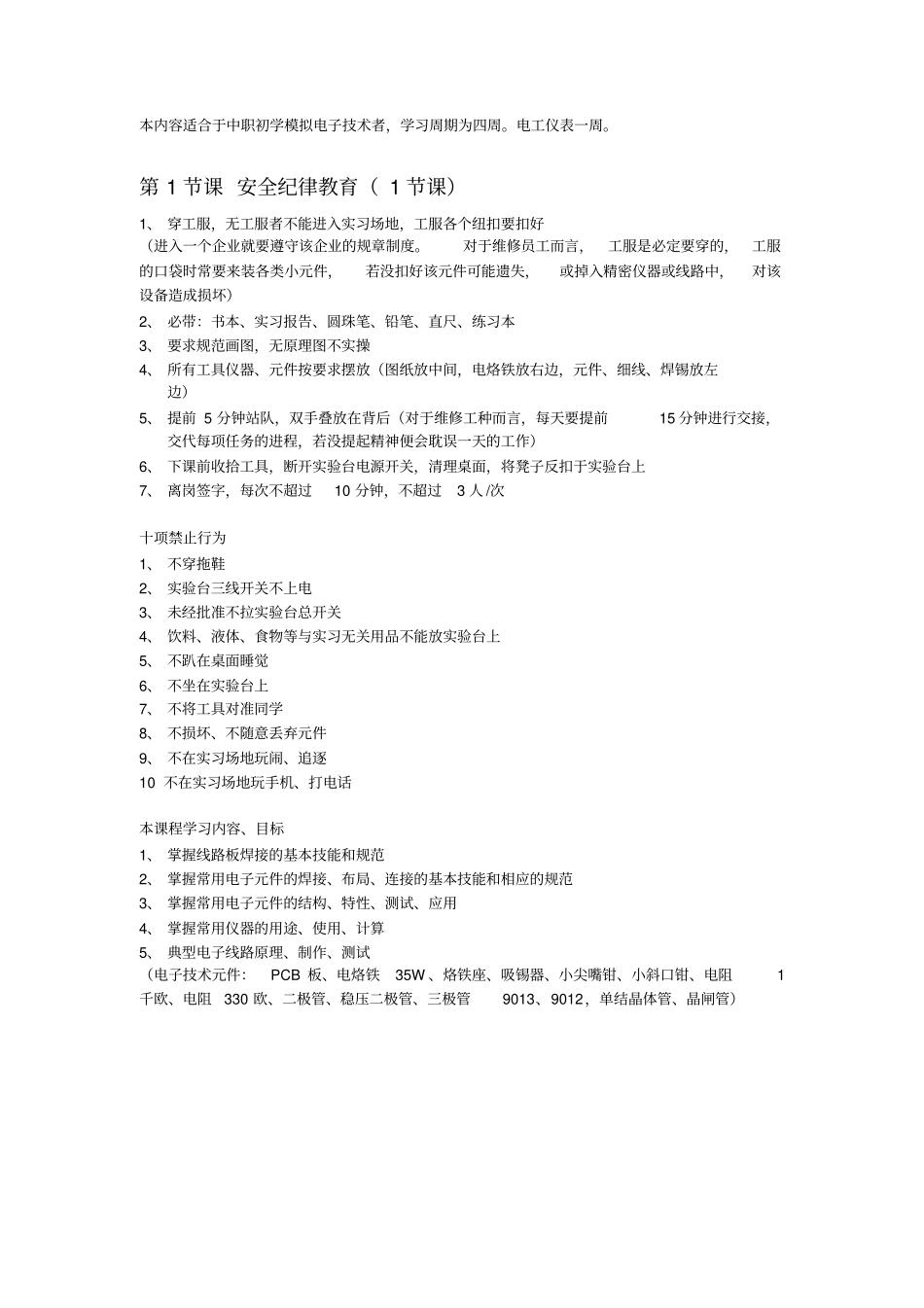

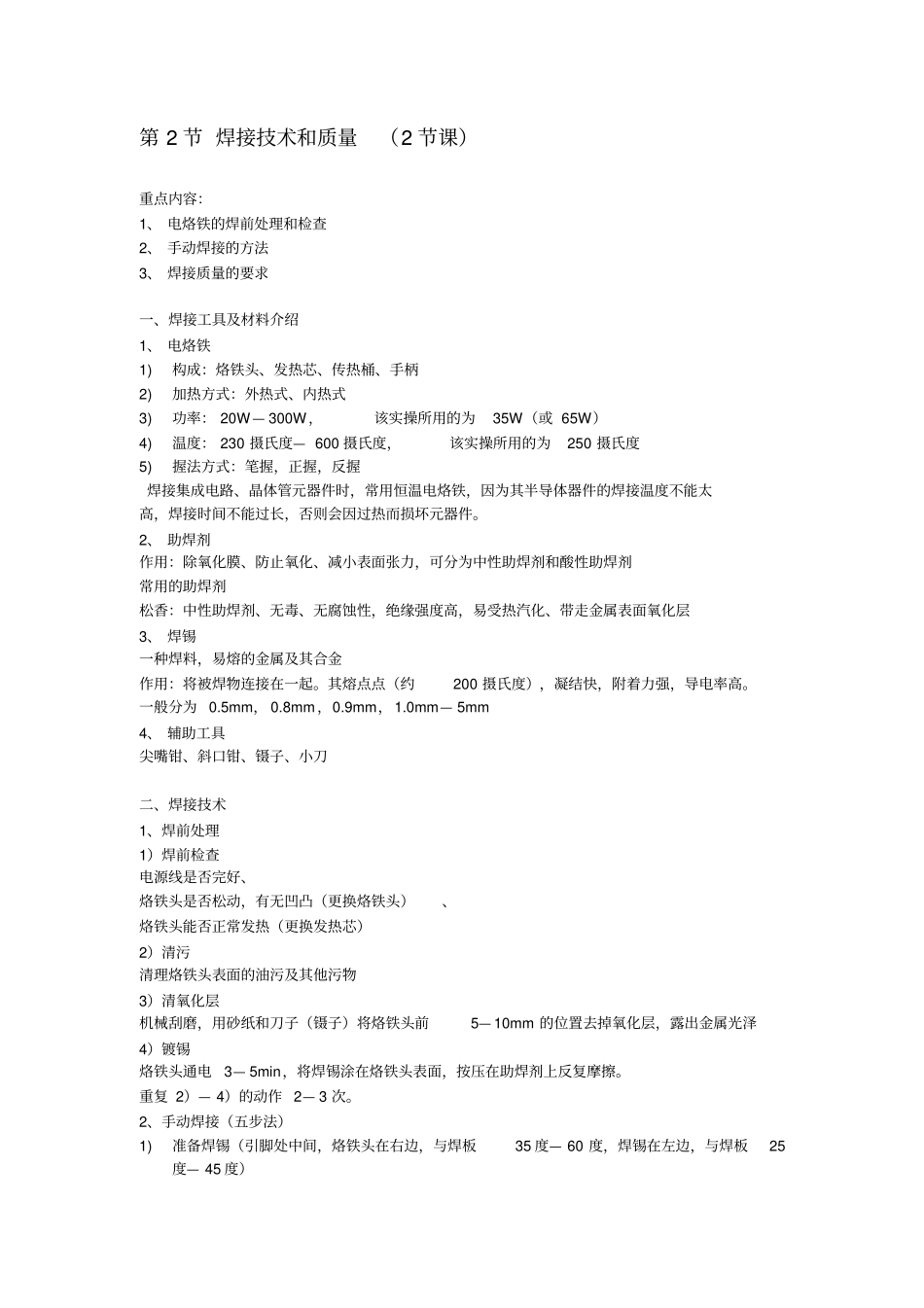

本内容适合于中职初学模拟电子技术者，学习周期为四周。电工仪表一周。第1节课安全纪律教育（1节课）1、穿工服，无工服者不能进入实习场地，工服各个纽扣要扣好（进入一个企业就要遵守该企业的规章制度。对于维修员工而言，工服是必定要穿的，工服的口袋时常要来装各类小元件，若没扣好该元件可能遗失，或掉入精密仪器或线路中，对该设备造成损坏）2、必带：书本、实习报告、圆珠笔、铅笔、直尺、练习本3、要求规范画图，无原理图不实操4、所有工具仪器、元件按要求摆放（图纸放中间，电烙铁放右边，元件、细线、焊锡放左边）5、提前5分钟站队，双手叠放在背后（对于维修工种而言，每天要提前15分钟进行交接，交代每项任务的进程，若没提起精神便会耽误一天的工作）6、下课前收拾工具，断开实验台电源开关，清理桌面，将凳子反扣于实验台上7、离岗签字，每次不超过10分钟，不超过3人/次十项禁止行为1、不穿拖鞋2、实验台三线开关不上电3、未经批准不拉实验台总开关4、饮料、液体、食物等与实习无关用品不能放实验台上5、不趴在桌面睡觉6、不坐在实验台上7、不将工具对准同学8、不损坏、不随意丢弃元件9、不在实习场地玩闹、追逐10不在实习场地玩手机、打电话本课程学习内容、目标1、掌握线路板焊接的基本技能和规范2、掌握常用电子元件的焊接、布局、连接的基本技能和相应的规范3、掌握常用电子元件的结构、特性、测试、应用4、掌握常用仪器的用途、使用、计算5、典型电子线路原理、制作、测试（电子技术元件：PCB板、电烙铁35W、烙铁座、吸锡器、小尖嘴钳、小斜口钳、电阻1千欧、电阻330欧、二极管、稳压二极管、三极管9013、9012，单结晶体管、晶闸管）第2节焊接技术和质量（2节课）重点内容：1、电烙铁的焊前处理和检查2、手动焊接的方法3、焊接质量的要求一、焊接工具及材料介绍1、电烙铁1)构成：烙铁头、发热芯、传热桶、手柄2)加热方式：外热式、内热式3)功率：20W—300W，该实操所用的为35W（或65W）4)温度：230摄氏度—600摄氏度，该实操所用的为250摄氏度5)握法方式：笔握，正握，反握焊接集成电路、晶体管元器件时，常用恒温电烙铁，因为其半导体器件的焊接温度不能太高，焊接时间不能过长，否则会因过热而损坏元器件。2、助焊剂作用：除氧化膜、防止氧化、减小表面张力，可分为中性助焊剂和酸性助焊剂常用的助焊剂松香：中性助焊剂、无毒、无腐蚀性，绝缘强度高，易受热汽化、带走金属表面氧化层3、焊锡一种焊料，易熔的金属及其合金作用：将被焊物连接在一起。其熔点点（约200摄氏度），凝结快，附着力强，导电率高。一般分为0.5mm，0.8mm，0.9mm，1.0mm—5mm4、辅助工具尖嘴钳、斜口钳、镊子、小刀二、焊接技术1、焊前处理1）焊前检查电源线是否完好、烙铁头是否松动，有无凹凸（更换烙铁头）、烙铁头能否正常发热（更换发热芯）2）清污清理烙铁头表面的油污及其他污物3）清氧化层机械刮磨，用砂纸和刀子（镊子）将烙铁头前5—10mm的位置去掉氧化层，露出金属光泽4）镀锡烙铁头通电3—5min，将焊锡涂在烙铁头表面，按压在助焊剂上反复摩擦。重复2）—4）的动作2—3次。2、手动焊接（五步法）1)准备焊锡（引脚处中间，烙铁头在右边，与焊板35度—60度，焊锡在左边，与焊板25度—45度）2)预热焊盘1—1.5秒3)送锡、焊锡1—2秒4)移锡（上移或侧移）5)移开烙铁（上挑或侧挑，要迅速将烙铁移开，可与移锡一同动作）3、焊接质量要求1）焊接牢固2）接触良好3）表面光亮、平滑4）锡量适中、熔透（空焊点高度0.2mm—0.4mm，有引脚高度0.5mm—1mm）4、虚焊、假焊辨别1）观察焊点、似焊非焊、一摇即动，必为虚焊2）焊点与焊盘没有形成一体3）焊点特别光亮，形成鼓包状4）焊点表面有焊渣、裂纹三、元件布局与连接1、先定位主元件，后定位辅助元件2、同样的元件尽量布局一样3、元件水平安装，引线长度为1—2mm，与焊板高度0.1—0.5mm，卧式安装与竖立安装时其高度为0.5—1mm4、卧式安装时其标称值在上。电阻水平安装时其误差环在右，竖立安装时误差环在上。5、元件连线横平竖直，并尽量贴板实训一：焊接练习（6-8节课）1、空焊点练习要求：焊点高度0.2mm—0.4mm，熔透、平滑、表面不...
