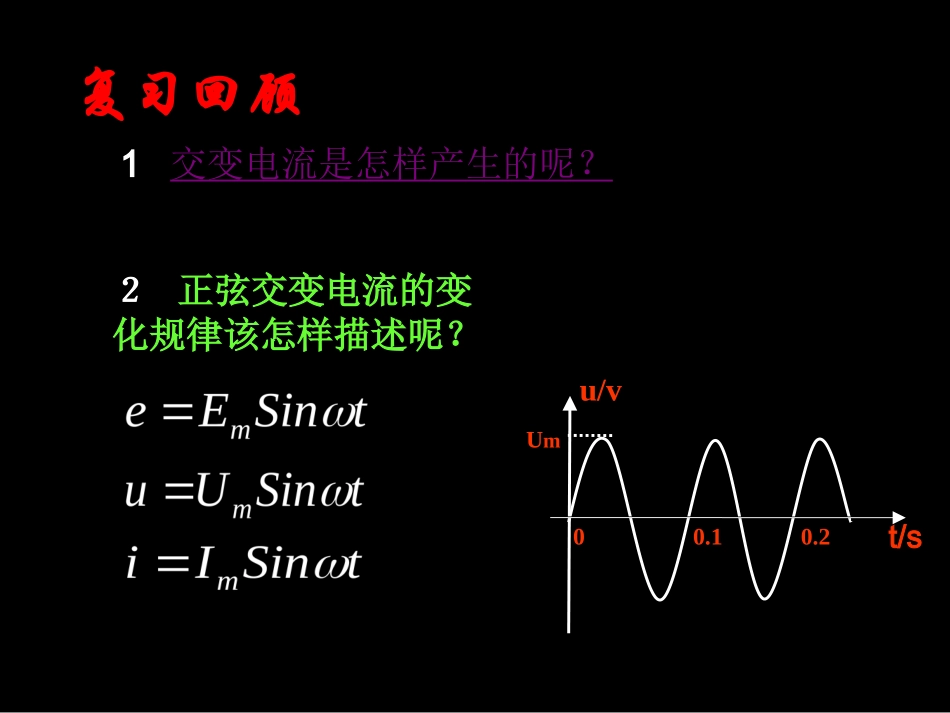

描述交变电流的物理量Um00.10.2u/vt/s复习回顾２.正弦交变电流的变化规律该怎样描述呢？1交变电流是怎样产生的呢？周期(T)定义：交变电流完成一次周期性变化所需的时间。也是线圈转动一周的时间Um00.020.04u/vt/s定义：交变电流在一秒内完成周期性变化的次数。频率i/At/s２１－１－２00.20.51.0思考与讨论电流i通过一个R=1Ω的电阻.它不是恒定电流.1.怎样计算通电1s内电阻R中产生的热量?2.如果有一个大小、方向都不变的恒定电流通过电阻R,也能在1s内产生同样的热,这个电流是多大?解析:1图象反映的交变电流可以分为4段.前半个周期中,0---0.2S内,可看成电流大小为1A的恒定电流,0.2S---0.5S内，可看成电流大小为2A的恒定电流.后半个周期的电流与前半个周期方向相反，但产生热量相同.交流电的热量交流电的热量恒定电流的热量解析:1图象反映的交变电流可以分为4段.前半个周期中,0---0.2S内,可看成电流大小为1A的恒定电流,0.2S---0.5S内，可看成电流大小为2A的恒定电流.后半个周期的电流与前半个周期方向相反，但产生热量相同.有效值（1）定义：使交变电流和恒定电流通过相同阻值的电阻，如果它们在一个周期内产生的热量相等,就把这一恒定电流的数值叫做这一交变电流的有效值．（2）方法：交变电流的有效值是根据电流的热效应来规定的。Q(交流)=Q(直流)Q(直流)=I2RTi/At/s２１－１－２现有一交变电流随时间而变化的图象，计算此交流电的电流有效值。练习１i/At/s012345正弦交流电的有效值与最大值之间的关系不特别强调，交流电的电压与电流都指有效值；用电器标出的电压与电流都为有效值(电容器标的是最大电压)；交流电压表、电流表测量的计数均为有效值。交流电源的电压为6V，它和电阻R、电容器C、电压表V组成如三所示的电路，设电压表的示数为U1，电容器的耐压值为U2，则(）～VRA.B.C.D.BC练习2如图所示的交流为u=311sin314tV，接在阻值220Ω的电阻两端，则【】A．电压表的读数为311VB．电流表读数为1.41AC．电流表读数是1AD．2s内电阻的电热是440JCD练习3AV～RC课堂小结:周期或频率：表示交变电流变化的快慢．有效值：表示交变电流的热效应。正弦交变电流有效值与最大值存在着一定的关系12345t/si/A04A现有一交流电随时间而变化的图象,其中电流的正值为正弦曲线的正半周,其最大值为4A,则该交流电的有效值为多大?思考题布置作业课后练习3、4、5
