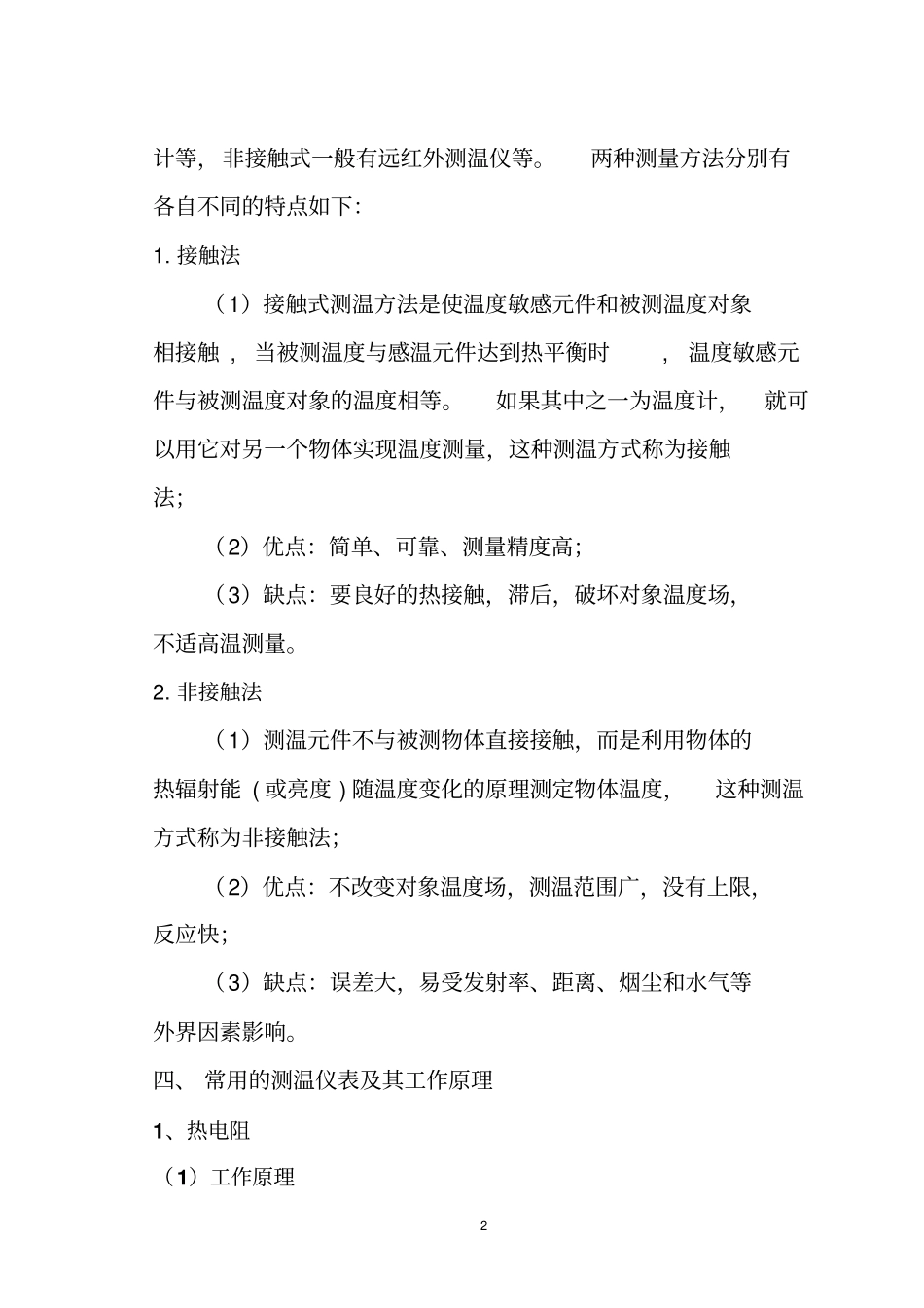

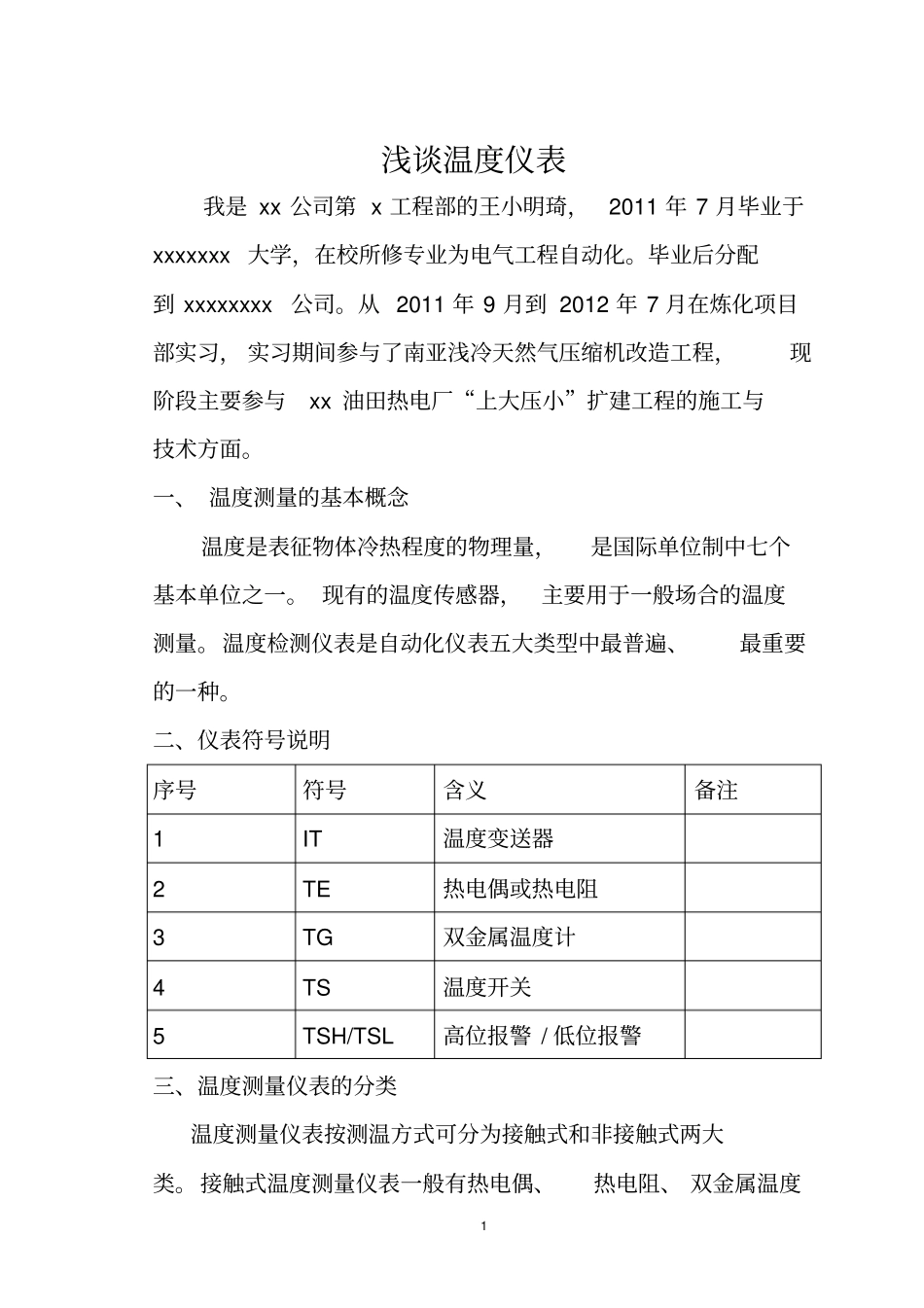

浅谈温度仪表姓名：王xx指导老师：张xx单位：第x工程部时间：2012年7月7日1浅谈温度仪表我是xx公司第x工程部的王小明琦，2011年7月毕业于xxxxxxx大学，在校所修专业为电气工程自动化。毕业后分配到xxxxxxxx公司。从2011年9月到2012年7月在炼化项目部实习，实习期间参与了南亚浅冷天然气压缩机改造工程，现阶段主要参与xx油田热电厂“上大压小”扩建工程的施工与技术方面。一、温度测量的基本概念温度是表征物体冷热程度的物理量，是国际单位制中七个基本单位之一。现有的温度传感器，主要用于一般场合的温度测量。温度检测仪表是自动化仪表五大类型中最普遍、最重要的一种。二、仪表符号说明序号符号含义备注1IT温度变送器2TE热电偶或热电阻3TG双金属温度计4TS温度开关5TSH/TSL高位报警/低位报警三、温度测量仪表的分类温度测量仪表按测温方式可分为接触式和非接触式两大类。接触式温度测量仪表一般有热电偶、热电阻、双金属温度2计等，非接触式一般有远红外测温仪等。两种测量方法分别有各自不同的特点如下：1.接触法（1）接触式测温方法是使温度敏感元件和被测温度对象相接触,当被测温度与感温元件达到热平衡时,温度敏感元件与被测温度对象的温度相等。如果其中之一为温度计，就可以用它对另一个物体实现温度测量，这种测温方式称为接触法；（2）优点：简单、可靠、测量精度高；（3）缺点：要良好的热接触，滞后，破坏对象温度场，不适高温测量。2.非接触法（1）测温元件不与被测物体直接接触，而是利用物体的热辐射能(或亮度)随温度变化的原理测定物体温度，这种测温方式称为非接触法；（2）优点：不改变对象温度场，测温范围广，没有上限，反应快；（3）缺点：误差大，易受发射率、距离、烟尘和水气等外界因素影响。四、常用的测温仪表及其工作原理1、热电阻（1）工作原理3热电阻是中低温区最常用的一种测温元件。具有测量精度高、性能稳定、灵敏度高等优点。其中铂热电阻的测量精度是最高的，它不仅广泛应用于工业测温，而且被制成标准的基准温度计。热电阻图热电阻的工作原理是利用金属导体的电阻值随着温度的变化而变化这一基本特性来测量温度。其检测元件感受温度变化时，其阻值发生变化，这样就产生了一个阻值信号，上传至温度变送器或进入控制系统，输出标准4~20mA信号或在显示器上显示出阻值相对应的温度。（一般用于低温测量-200~600℃）。（2）常见故障及处理方法热电阻由测温元件，绝缘子，保护套管，引出线，接线盒组成。热电阻一般采用三线制连接方式，是要是为了平衡导线的电阻值。常见的热电阻故障有以下几种：4故障现象故障原因处理方法仪表指示偏低1、保护管内潮湿或有水2、接线盒内端子处有灰尘或潮湿3、热电阻之间、线路之间短路或接地1、将保护管擦干、将热电阻烘干2、清除端子灰尘3、查找故障点并进行修理仪表指示无限大热电阻回路断线（包括热电阻、导线）用万用表逐步检查、测量、将断路处修复仪表指示无限小1、热电阻短路、线路短路2、至显示仪表接线短路1、用万用表检查短路部位并修复2、重新连接导线2、热电偶（1）工作原理热电偶是热电效应理论的具体应用之一，它在工业温度测量中得到广泛的应用。其优点具有结构简单、性能稳定、测量范围广、使用方便、测量精确度高以及便于远距离显示和传送信号等优点。5热电偶图常见的热电偶温度计一般来说，热电偶的工作原理是将两种不同材料的导体或半导体A和B焊接起来，构成一个闭合回路。当导体A和B的两个接点t1和t2之间存在温差时，者之间便产生电动势，因而在回路中形成一定大小的电流，这种现象称为热电效应。热电偶就是用这一效应来工作的。（2）常见故障及处理方法热电偶也采用三线制连接方式，我们把与介质接触的一端叫做热电偶的热端，另一端叫冷端，一般情况下，用补偿导线6将冷端引到控制室进行统一补偿。其常见的故障如下所示：故障现象可能原因处理方法热电势比实际值小（显示仪表指示值偏低）热电极短路找出短路原因，如因潮湿所致，则需进行干燥，如因绝缘子损坏所致，则需要更换绝缘子热电偶的接线处积灰，造成短路清扫积灰补偿导线线间短路找出短路点，加强绝缘或更换补偿导线热电势比实际值...
