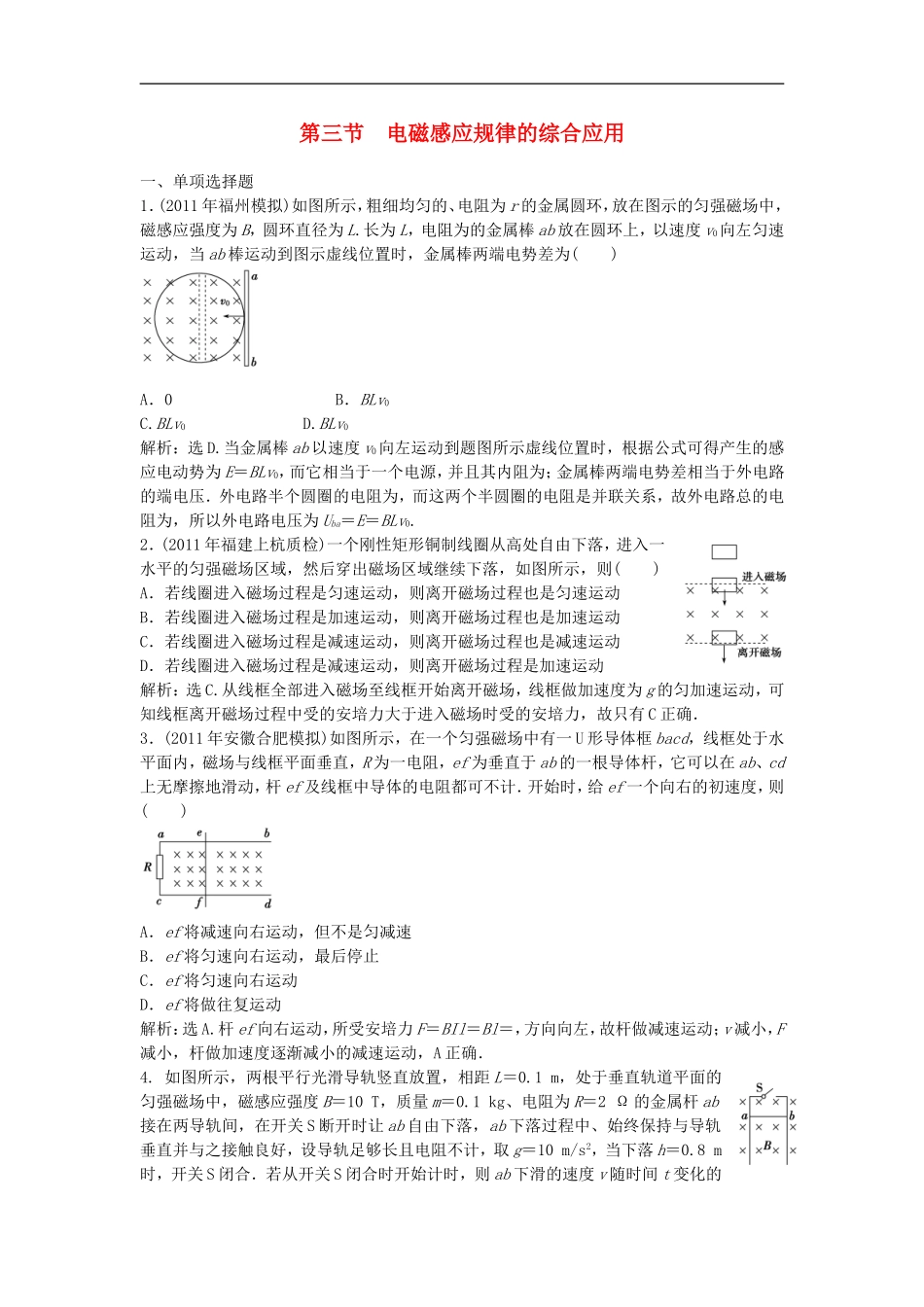

第三节电磁感应规律的综合应用一、单项选择题1．(2011年福州模拟)如图所示，粗细均匀的、电阻为r的金属圆环，放在图示的匀强磁场中，磁感应强度为B，圆环直径为L.长为L，电阻为的金属棒ab放在圆环上，以速度v0向左匀速运动，当ab棒运动到图示虚线位置时，金属棒两端电势差为()A．0B．BLv0C.BLv0D.BLv0解析：选D.当金属棒ab以速度v0向左运动到题图所示虚线位置时，根据公式可得产生的感应电动势为E＝BLv0，而它相当于一个电源，并且其内阻为；金属棒两端电势差相当于外电路的端电压．外电路半个圆圈的电阻为，而这两个半圆圈的电阻是并联关系，故外电路总的电阻为，所以外电路电压为Uba＝E＝BLv0.2．(2011年福建上杭质检)一个刚性矩形铜制线圈从高处自由下落，进入一水平的匀强磁场区域，然后穿出磁场区域继续下落，如图所示，则()A．若线圈进入磁场过程是匀速运动，则离开磁场过程也是匀速运动B．若线圈进入磁场过程是加速运动，则离开磁场过程也是加速运动C．若线圈进入磁场过程是减速运动，则离开磁场过程也是减速运动D．若线圈进入磁场过程是减速运动，则离开磁场过程是加速运动解析：选C.从线框全部进入磁场至线框开始离开磁场，线框做加速度为g的匀加速运动，可知线框离开磁场过程中受的安培力大于进入磁场时受的安培力，故只有C正确．3．(2011年安徽合肥模拟)如图所示，在一个匀强磁场中有一U形导体框bacd，线框处于水平面内，磁场与线框平面垂直，R为一电阻，ef为垂直于ab的一根导体杆，它可以在ab、cd上无摩擦地滑动，杆ef及线框中导体的电阻都可不计．开始时，给ef一个向右的初速度，则()A．ef将减速向右运动，但不是匀减速B．ef将匀速向右运动，最后停止C．ef将匀速向右运动D．ef将做往复运动解析：选A.杆ef向右运动，所受安培力F＝BIl＝Bl＝，方向向左，故杆做减速运动；v减小，F减小，杆做加速度逐渐减小的减速运动，A正确．4.如图所示，两根平行光滑导轨竖直放置，相距L＝0.1m，处于垂直轨道平面的匀强磁场中，磁感应强度B＝10T，质量m＝0.1kg、电阻为R＝2Ω的金属杆ab接在两导轨间，在开关S断开时让ab自由下落，ab下落过程中、始终保持与导轨垂直并与之接触良好，设导轨足够长且电阻不计，取g＝10m/s2，当下落h＝0.8m时，开关S闭合．若从开关S闭合时开始计时，则ab下滑的速度v随时间t变化的图象是下图中的()解析：选D.开关S闭合时，金属杆的速度v＝＝4m/s.感应电动势E＝BLv，感应电流I＝E/R，安培力F＝BLI，联立解出F＝2N．因为F>mg＝1N，故ab杆做减速直线运动，速度减小，安培力也减小，加速度越来越小，最后加速度减为零时做匀速运动，故D正确．5．(2011年北京考试院抽测)如图所示，两根足够长的光滑金属导轨MN、PQ平行放置，导轨平面的倾角为θ，导轨的下端接有电阻．当空间没有磁场时，使ab以平行导轨平面的初速度v冲上导轨平面，ab上升的最大高度为H；当空间存在垂直导轨平面的匀强磁场时，再次使ab以相同的初速度从同一位置冲上导轨平面，ab上升的最大高度为h.两次运动中导体棒ab始终与两导轨垂直且接触良好．关于上述情景，下列说法中正确的是()A．两次上升的最大高度比较，有H＝hB．两次上升的最大高度比较，有H
