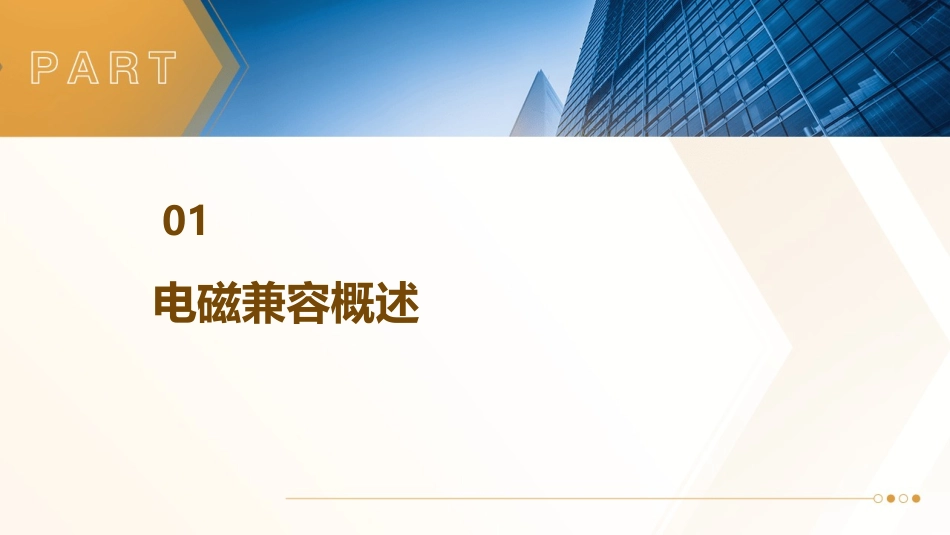

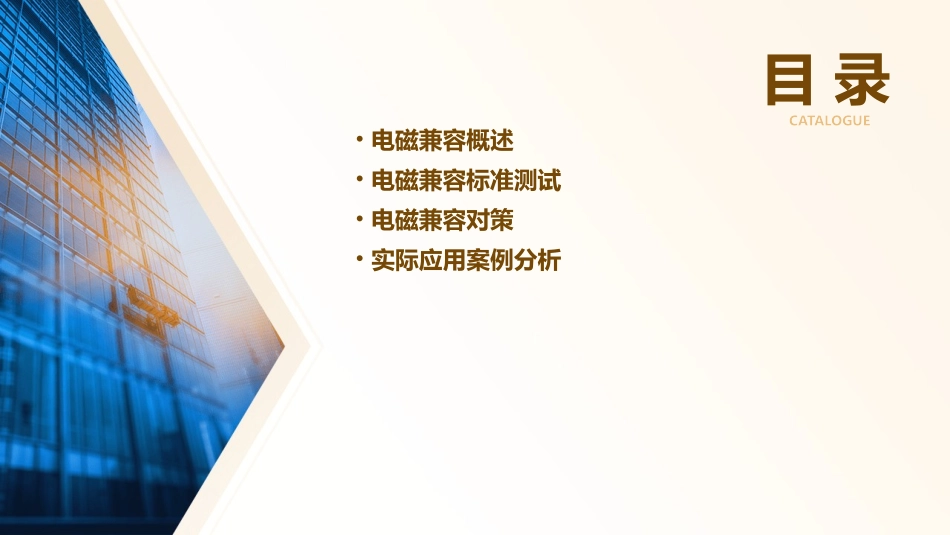

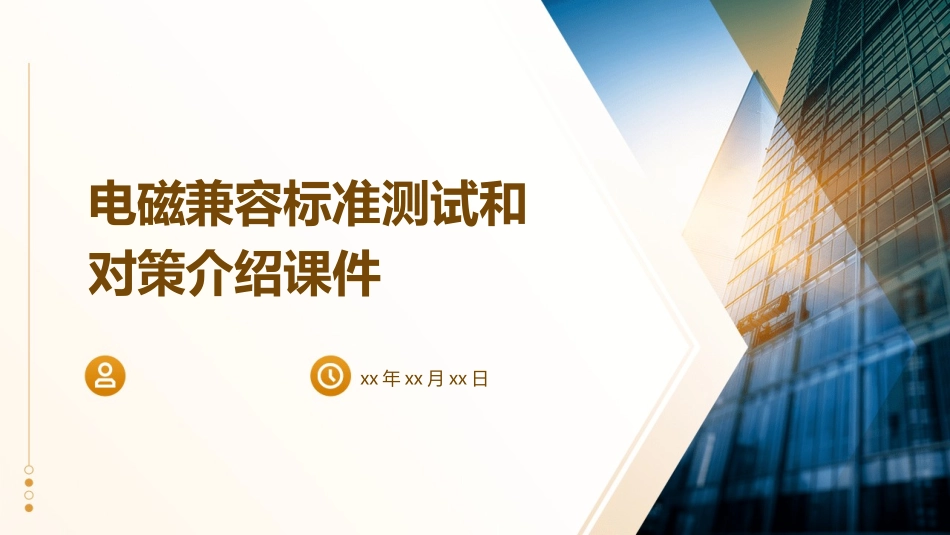

电磁兼容标准测试和对策介绍课件xx年xx月xx日目录CATALOGUE•电磁兼容概述•电磁兼容标准测试•电磁兼容对策•实际应用案例分析01电磁兼容概述电磁兼容是指设备或系统在其电磁环境中符合要求运行并不产生超过规定限值的电磁干扰的能力。定义随着电子设备广泛应用于各个领域，电磁兼容性能已成为衡量产品质量的重要指标，确保设备正常工作和信息系统的可靠运行。重要性定义与重要性如ISO12103,ISO10605等，对电磁兼容性能进行规范，确保设备在预期的电磁环境中正常工作。各国制定相应的国家标准，如我国的GB/T17626系列标准，对国内电子产品进行电磁兼容性能的测试和评估。电磁兼容标准国家标准国际标准目的通过电磁兼容测试，评估设备或系统在特定电磁环境中的性能表现，确保其符合相关标准和规定。意义电磁兼容测试有助于提高产品质量，降低电磁干扰对其他设备的影响，保障电子设备和信息系统的正常运行，同时避免因电磁干扰引发的事故和安全隐患。电磁兼容测试的目的和意义02电磁兼容标准测试评估设备在正常工作时对外界产生的电磁辐射是否符合相关标准限制，以确保不对其他设备造成干扰。测试目的在规定条件下，使用电磁辐射骚扰测试接收机对被测设备的电磁辐射进行测量和记录。测试方法覆盖多个频段，包括低频、中频、高频等。测试频段电磁辐射骚扰测试评估设备在受到外界电磁干扰时能否正常工作，确保其具有一定的抗干扰能力。测试目的测试方法测试项目在规定条件下，使用电磁抗扰度测试设备对被测设备施加电磁干扰，观察其性能表现。包括静电放电、电快速瞬变脉冲群、雷击浪涌等多种抗扰度测试。030201电磁抗扰度测试评估设备在受到静电放电干扰时的性能表现，预防因静电放电引起的设备故障或性能下降。测试目的使用静电放电发生器在被测设备上施加静电放电，观察其性能表现。测试方法根据不同标准要求，选择不同的放电模式和电压等级进行测试。测试条件静电放电抗扰度测试电快速瞬变脉冲群抗扰度测试测试目的评估设备在受到电快速瞬变脉冲群干扰时的性能表现，预防因脉冲群引起的设备故障或性能下降。测试方法使用电快速瞬变脉冲群发生器在被测设备上施加脉冲群干扰，观察其性能表现。测试条件根据不同标准要求，选择不同的脉冲参数进行测试。测试方法使用雷击浪涌发生器在被测设备上施加雷击浪涌干扰，观察其性能表现。测试目的评估设备在受到雷击浪涌干扰时的性能表现，预防因雷击浪涌引起的设备故障或性能下降。测试条件根据不同标准要求，选择不同的雷击浪涌参数进行测试。雷击浪涌抗扰度测试03电磁兼容对策接地技术定义接地技术是将设备或系统与大地连接，以减少电磁干扰和雷电冲击的影响。接地电阻接地电阻的大小直接影响到接地效果，电阻越小，接地效果越好。接地材料常见的接地材料有铜、钢、铁等，选择合适的接地材料可以降低电阻，提高接地效果。接地方式包括单点接地、多点接地和悬浮接地。单点接地适用于只有一个工作频率的系统，多点接地适用于多频率工作的系统，悬浮接地则是将设备与大地连接，但又不与其他导体连接。接地技术滤波技术是通过滤除特定频率的信号，减少电磁干扰的一种方法。滤波技术定义包括低通滤波器、高通滤波器、带通滤波器、带阻滤波器等。不同类型的滤波器适用于不同的应用场景。滤波器类型包括插入损耗、阻带衰减、通带波动等，这些参数决定了滤波器的性能。滤波器性能参数滤波器的安装方式也会影响其性能，需要根据实际情况选择合适的安装方式。滤波器安装方式滤波技术屏蔽技术定义屏蔽材料屏蔽效能屏蔽设计原则屏蔽技术01020304屏蔽技术是通过金属导体将电磁波隔离在一定区域内的技术。常见的屏蔽材料有铜、铝、铁等，它们的导电性能越好，屏蔽效果越好。屏蔽效能是衡量屏蔽效果的指标，它与屏蔽材料的导电性能、厚度、频率等因素有关。在设计中应遵循完整性原则、最小化原则和匹配原则，以确保屏蔽效果达到最佳。隔离技术定义隔离方式隔离距离隔离材料隔离技术包括物理隔离和逻辑隔离。物理隔离是将设备和系统分开布置，逻辑隔离则是通过信号线、电源线等将设备和系统分开。隔离距离是影响隔离效果的重要因素，距离越大，隔离效果越...
