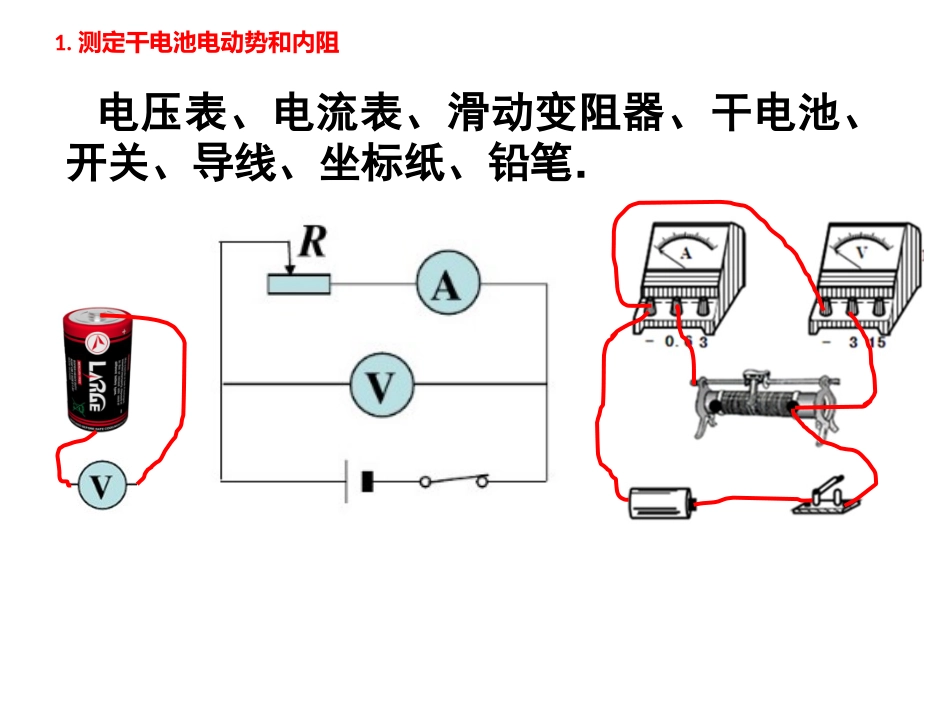

2.10测定电池电动势和内阻1.测定干电池电动势和内阻电压表、电流表、滑动变阻器、干电池、开关、导线、坐标纸、铅笔．2.数据处理第1组第2组第3组第4组第5组第6组U/VI/AU=E-Ir①求平均值干路电流路端电压②图像法不能排除错误数据点3.误差分析类外接法类内接法偏差E偏小，r偏小E准确，r偏大适合小r大r3.误差分析干电池内阻较小时，U的变化较小，此时，坐标图中数据点将呈现如图甲所示的状况，使下部大面积空间得不到利用．为此，可使纵坐标不从零开始而是根据测得的数据从某一恰当值开始(横坐标I必须从零开始)。横截距不再是短路电流。当电池内阻较小时，如何进一步减小实验误差？4.注意事项（1）选用用过的半新电池，路端电压会有较大的调节范围（2）闭合开关前，滑动变阻器置于最大阻值处（3）在电流表示数稳定后读数，读完立即断开电源，然后再接通。长时间通电会使电源的E和r发生变化（电池极化）。（4）测干电池时，电流选0.6A并采用类外接，电压表选3V5.其它方法安阻法伏阻法若横纵坐标互换？E准确r偏大E偏小r偏小练习1用电流表和电压表测定电源的电动势E和内阻r”，所用的电路如图所示，一位同学测得的6组数据如下表中所示。(1)试根据这些数据，在图7-5-4中作出U-I图线；(2)根据图线得出电源的电动势E=_______V，内阻r=______Ω；(3)若不作出图线，只选用其中两组U和I的数据，可利用公式E=U1+I1r和E=U2+I2r算出E和r，这样做可能得出误差很大的结果。选用第___组和第____组的数据，求得E和r误差最大。(4)该实验的系统误差来源是组别I/AU/V10.121.3720.201.3230.311.2440.321.1850.501.1060.571.051.450.7034电压表分流练习2——伏阻法甲同学设计了如图所示的电路测电源电动势E及电阻R1和R2的阻值。实验器材有：待测电源E(不计内阻)，待测电阻R1，待测电阻R2，电压表(量程为1.5V,内阻很大)，电阻箱R(0～99.99Ω)，单刀单掷开关S1，单刀双掷开关S2，导线若干。(1)先测电阻R1的阻值。请将甲同学的操作补充完整：闭合S1，将S2切换到a，调节电阻箱，读出其示数r和对应的电压表示数U1，保持电阻箱示数不变，____________，读出电压表的示数U2。则电阻R1的表达式为R1＝__________。将S2切换到brUUU112练习2——伏阻法(2)甲同学已经测得电阻R1＝4.8Ω，继续测电源电动势E和电阻R2的阻值。该同学的做法是：闭合S1，将S2切换到a，多次调节电阻箱，读出多组电阻箱示数R和对应的电压表示数U，由测得的数据，绘出了如图所示的(1/U)-(1/R)图线，则电源电动势E=______V，电阻R2=______Ω。(3)利用甲同学设计的电路和测得的电阻R1，乙同学测电源电动势E和电阻R2的阻值的做法是：闭合S1，将S2切换到b，多次调节电阻箱，读出多组电阻箱示数R和对应的电压表示数U，由测得的数据，绘出了相应的(1/U)-[1/(R1+R2)]图线，根据图线得到电源电动势E和电阻R2。这种做法与甲同学的做法比较，由于电压表测得的数据范围_______(选填“较大”、“较小”或“相同”)，所以_____同学的做法更恰当些。1.431.2较小甲练习3——安阻法某同学设计了一个如图的实验电路，用来测定电源的电动势和内阻。使用的实验器材为：待测干电池组(电动势约3V)、电流表(量程0.6A，内阻小于1Ω)、电阻箱(0~99.99Ω)、滑动变阻器(0~10Ω)、单刀双掷开关一个、单刀单掷开关一个及导线若干。考虑到干电池的内阻较小，电流表的内阻不能忽略。(1)该同学通过控制开关状态，用半偏法测得电流表内阻约为0.20Ω。试分析该测量产生误差的原因是：_________________________________________。(2)简要写出利用如图电路测定电源的电动势和内阻的实验步骤：①_____________________________；②______________________________。(3)右图是由实验数据绘出的(1/I)-R图象，由此求出待测干电池组的电动势E=_____V，内阻r=_____Ω。(保留三位有效数字)开关S接C时，电路中的总电阻减小，电路中的总电流变大打开K,把电阻箱阻值调到最大,S接在D上减小电阻箱R的阻值,读出几组电阻R与电流表的读数I的值2.862.38
