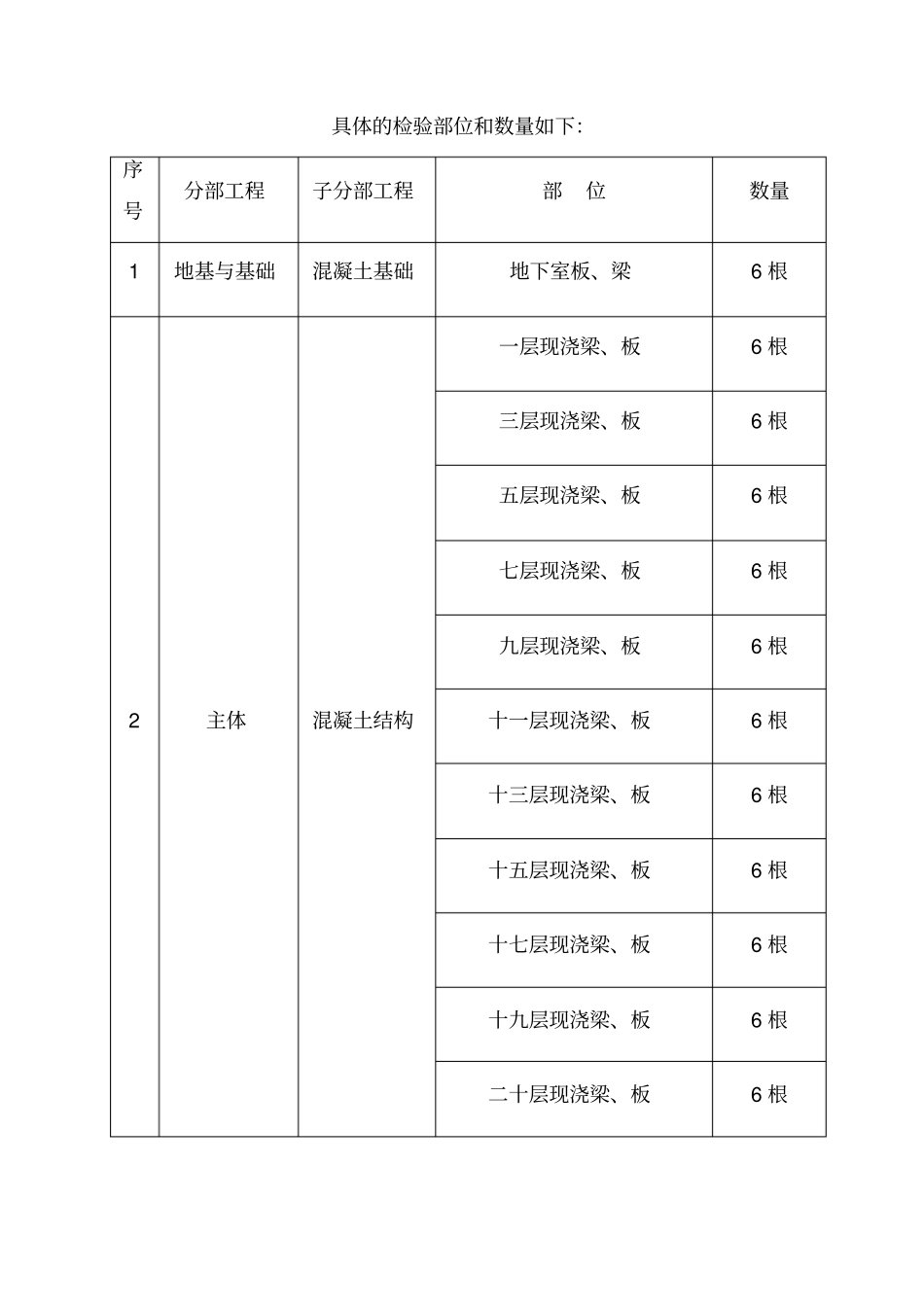

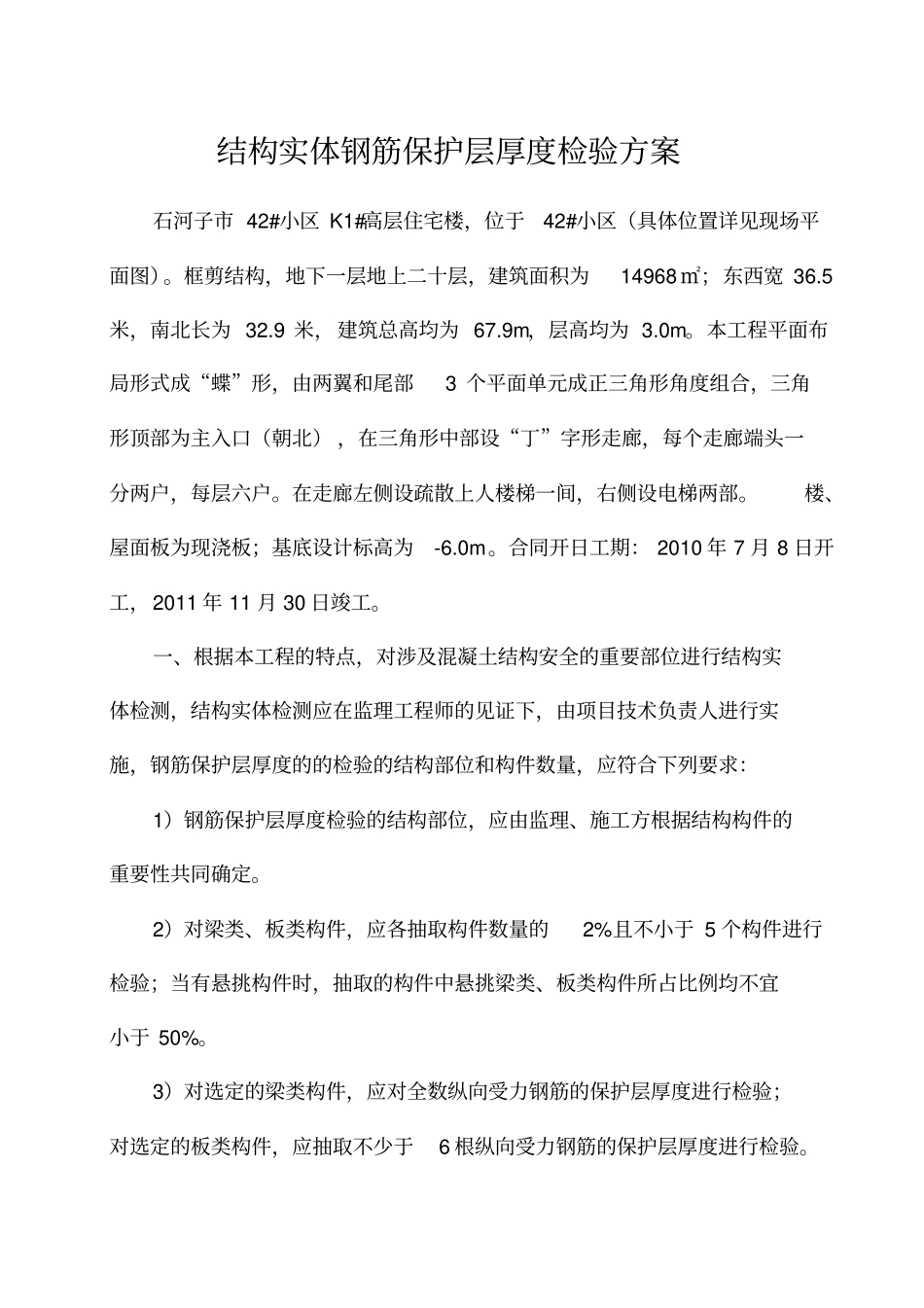

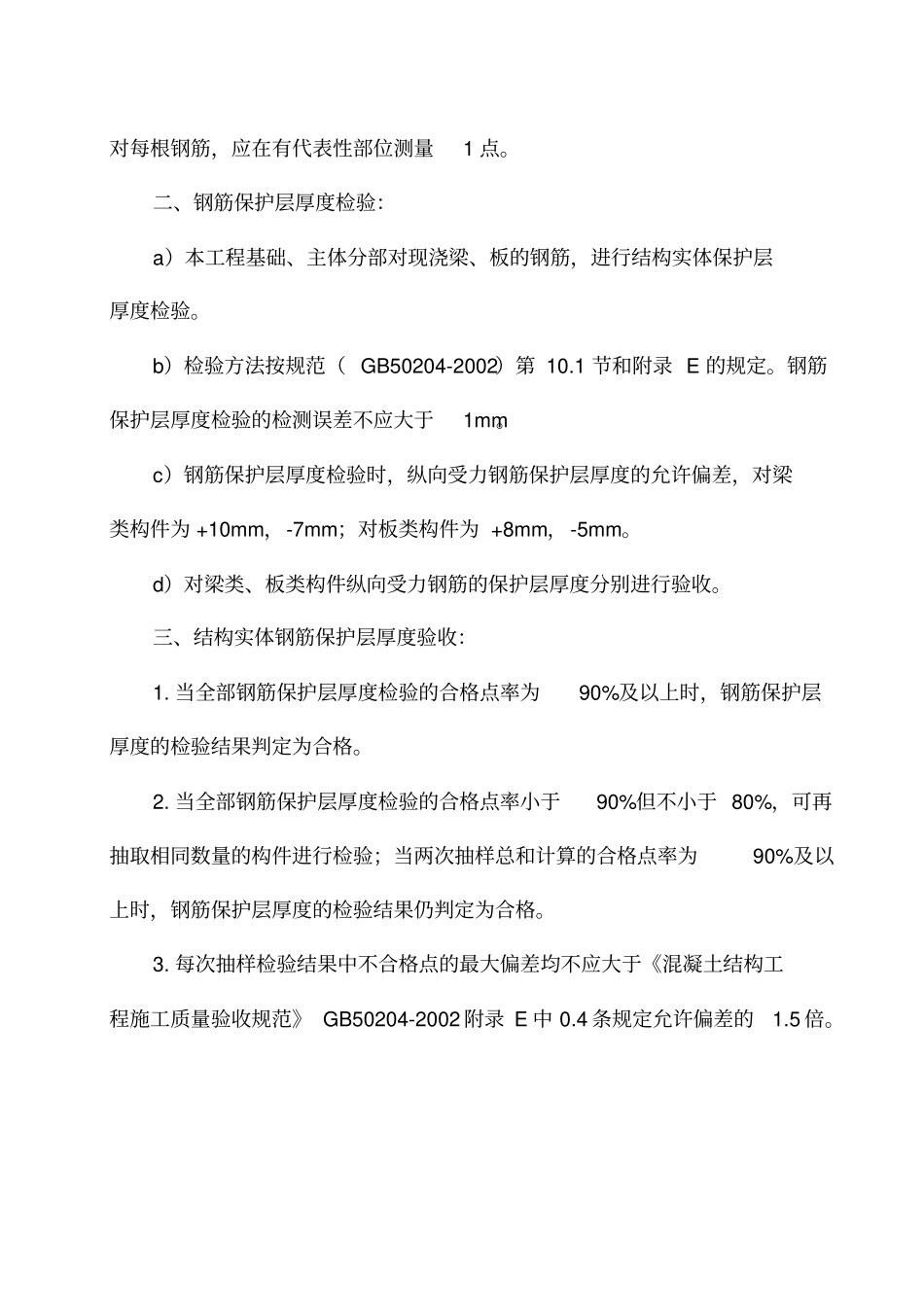

结构实体钢筋保护层厚度检验方案石河子市42#小区K1#高层住宅楼，位于42#小区（具体位置详见现场平面图）。框剪结构，地下一层地上二十层，建筑面积为14968㎡；东西宽36.5米，南北长为32.9米，建筑总高均为67.9m，层高均为3.0m。本工程平面布局形式成“蝶”形，由两翼和尾部3个平面单元成正三角形角度组合，三角形顶部为主入口（朝北），在三角形中部设“丁”字形走廊，每个走廊端头一分两户，每层六户。在走廊左侧设疏散上人楼梯一间，右侧设电梯两部。楼、屋面板为现浇板；基底设计标高为-6.0m。合同开日工期：2010年7月8日开工，2011年11月30日竣工。一、根据本工程的特点，对涉及混凝土结构安全的重要部位进行结构实体检测，结构实体检测应在监理工程师的见证下，由项目技术负责人进行实施，钢筋保护层厚度的的检验的结构部位和构件数量，应符合下列要求：1）钢筋保护层厚度检验的结构部位，应由监理、施工方根据结构构件的重要性共同确定。2）对梁类、板类构件，应各抽取构件数量的2%且不小于5个构件进行检验；当有悬挑构件时，抽取的构件中悬挑梁类、板类构件所占比例均不宜小于50%。3）对选定的梁类构件，应对全数纵向受力钢筋的保护层厚度进行检验；对选定的板类构件，应抽取不少于6根纵向受力钢筋的保护层厚度进行检验。对每根钢筋，应在有代表性部位测量1点。二、钢筋保护层厚度检验：a）本工程基础、主体分部对现浇梁、板的钢筋，进行结构实体保护层厚度检验。b）检验方法按规范（GB50204-2002）第10.1节和附录E的规定。钢筋保护层厚度检验的检测误差不应大于1mm。c）钢筋保护层厚度检验时，纵向受力钢筋保护层厚度的允许偏差，对梁类构件为+10mm，-7mm；对板类构件为+8mm，-5mm。d）对梁类、板类构件纵向受力钢筋的保护层厚度分别进行验收。三、结构实体钢筋保护层厚度验收：1.当全部钢筋保护层厚度检验的合格点率为90%及以上时，钢筋保护层厚度的检验结果判定为合格。2.当全部钢筋保护层厚度检验的合格点率小于90%但不小于80%，可再抽取相同数量的构件进行检验；当两次抽样总和计算的合格点率为90%及以上时，钢筋保护层厚度的检验结果仍判定为合格。3.每次抽样检验结果中不合格点的最大偏差均不应大于《混凝土结构工程施工质量验收规范》GB50204-2002附录E中0.4条规定允许偏差的1.5倍。具体的检验部位和数量如下：序号分部工程子分部工程部位数量1地基与基础混凝土基础地下室板、梁6根2主体混凝土结构一层现浇梁、板6根三层现浇梁、板6根五层现浇梁、板6根七层现浇梁、板6根九层现浇梁、板6根十一层现浇梁、板6根十三层现浇梁、板6根十五层现浇梁、板6根十七层现浇梁、板6根十九层现浇梁、板6根二十层现浇梁、板6根
