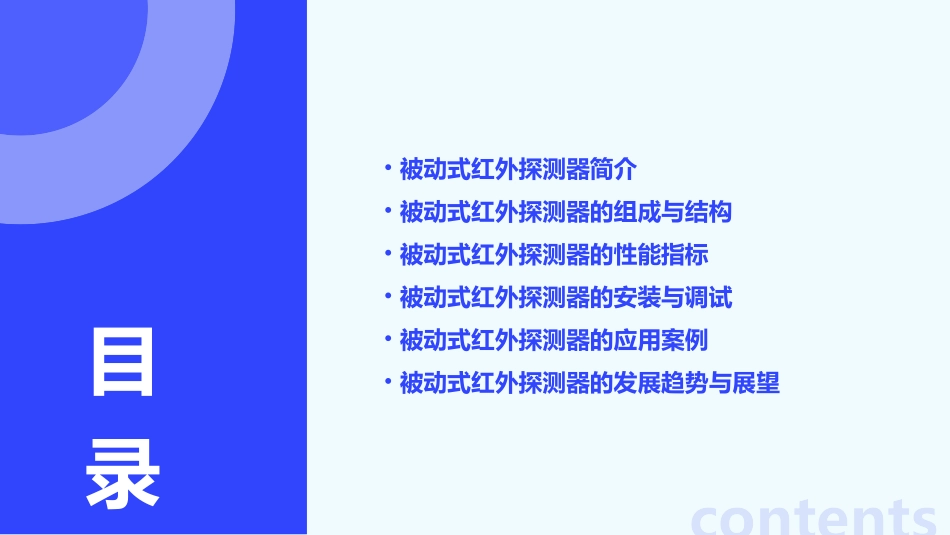

被动式红外探测器课件•被动式红外探测器简介•被动式红外探测器的组成与结构•被动式红外探测器的性能指标•被动式红外探测器的安装与调试•被动式红外探测器的应用案例•被动式红外探测器的发展趋势与展望contents目录01被动式红外探测器简介被动式红外探测器是一种非制冷型热成像仪，通过接收物体发出的红外辐射来探测和识别目标。被动式红外探测器利用热电堆或热释电传感器等红外探测器件，将物体发出的红外辐射转换为电信号，经过信号处理和图像处理后形成热图像。定义与工作原理工作原理定义类型根据工作波段和应用场景的不同，被动式红外探测器可分为短波、中波和长波三种类型。特点被动式红外探测器具有非接触、非干扰、高灵敏度、高分辨率和高可靠性等优点，广泛应用于军事侦察、安全监控、消防救援等领域。类型与特点军事侦察安全监控消防救援其他领域应用领域01020304用于夜间观察、目标识别和战场监控等。用于防火、防盗、监控等安全保障领域。用于火源定位、人员搜救等灭火救援工作。如医疗、环保、科研等，用于人体温度检测、环境温度监测等。02被动式红外探测器的组成与结构由透镜、反射镜、窗口等组成，用于聚焦来自目标的红外辐射。组成作用特点将红外辐射汇聚到热电偶上，以产生电信号。对不同波长的红外辐射有不同的透过率和反射率，因此需要针对目标波长进行优化。030201光学系统由多个热电偶串联组成，每个热电偶由两个不同材料的金属薄膜构成。组成将聚集的红外辐射转换为电信号。作用当红外辐射照射到热电偶上时，金属薄膜之间的温差导致热电偶产生电压差，从而产生电信号。工作原理热电堆信号处理电路组成由放大器、滤波器、比较器等组成。作用对热电偶产生的电信号进行放大、滤波和比较处理，以产生可用于输出的信号。特点需要具有高灵敏度、低噪声、低失真等特点，以确保探测器的性能和稳定性。通常由数字或模拟输出接口组成。组成将信号处理电路输出的信号传输给外部设备，如报警控制器或计算机。作用需要具有与外部设备兼容的接口类型和协议，以确保信号传输的可靠性和稳定性。特点输出接口03被动式红外探测器的性能指标被动式红外探测器在理想条件下的最大探测距离。通常，探测距离越远，探测器的性能越好。探测距离被动式红外探测器可以覆盖的探测角度范围。通常，探测角度越大，探测器的应用范围越广。探测角度探测距离与角度灵敏度被动式红外探测器对红外辐射的敏感程度。高灵敏度的探测器能够更快地响应红外辐射变化。噪声被动式红外探测器在工作过程中受到的各种干扰。低噪声的探测器能够减少误报和漏报的可能性。灵敏度与噪声被动式红外探测器从接收到红外辐射变化到产生报警信号所需的时间。响应时间越短，探测器的实时性越好。响应时间被动式红外探测器在报警状态解除后，重新进入正常工作状态所需的时间。恢复时间越短，探测器的可用性越高。恢复时间响应时间与恢复时间功耗与寿命功耗被动式红外探测器的能源消耗量。低功耗的探测器能够延长电池寿命，减少维护成本。寿命被动式红外探测器的预期工作时长。通常，寿命越长，探测器的可靠性越高。04被动式红外探测器的安装与调试VS选择一个视野开阔、无遮挡物的位置，确保探测器能够探测到周围环境的变化。高度通常将被动式红外探测器安装在离地面1.5-2米的高度，以便更好地覆盖探测范围。安装位置安装位置与高度校准在安装位置调整探测器，使其对准需要监控的方向，并进行校准，以确保准确探测。初始设置根据说明书设置探测器的参数，包括探测范围、报警阈值等。测试通过模拟入侵行为测试探测器的报警功能是否正常工作。调试步骤与方法问题探测器无法正常工作。解决方案检查电源和信号线是否连接正常，重新启动探测器并检查设置是否正确。问题探测器误报或漏报。解决方案调整探测器的灵敏度和报警阈值，或根据实际需求重新校准探测器。问题探测器安装位置不佳。解决方案选择一个更好的位置，避免遮挡物和气流干扰，保持探测器稳定。常见问题与解决方案05被动式红外探测器的应用案例被动式红外探测器能够覆盖较大的监控范围，实现全方位的监控，提高安全监控的效率。监控范围广由于被动式红外...
