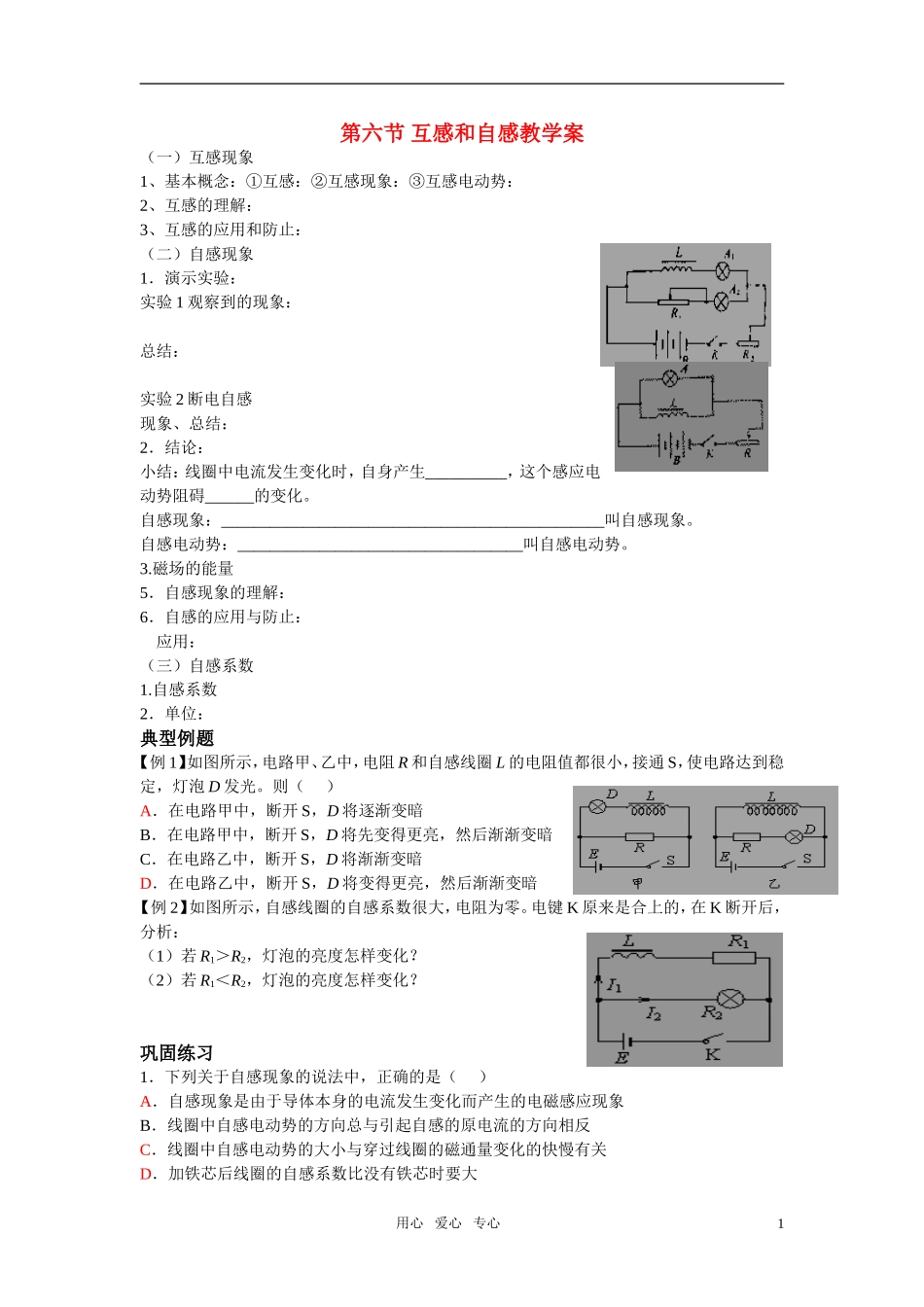

第六节互感和自感教学案（一）互感现象1、基本概念：①互感：②互感现象：③互感电动势：2、互感的理解：3、互感的应用和防止：（二）自感现象1．演示实验：实验1观察到的现象：总结：实验2断电自感现象、总结：2．结论：小结：线圈中电流发生变化时，自身产生__________，这个感应电动势阻碍______的变化。自感现象：_______________________________________________叫自感现象。自感电动势：___________________________________叫自感电动势。3.磁场的能量5．自感现象的理解：6．自感的应用与防止：应用：（三）自感系数1.自感系数2．单位：典型例题【例1】如图所示，电路甲、乙中，电阻R和自感线圈L的电阻值都很小，接通S，使电路达到稳定，灯泡D发光。则（）A．在电路甲中，断开S，D将逐渐变暗B．在电路甲中，断开S，D将先变得更亮，然后渐渐变暗C．在电路乙中，断开S，D将渐渐变暗D．在电路乙中，断开S，D将变得更亮，然后渐渐变暗【例2】如图所示，自感线圈的自感系数很大，电阻为零。电键K原来是合上的，在K断开后，分析：（1）若R1＞R2，灯泡的亮度怎样变化？（2）若R1＜R2，灯泡的亮度怎样变化？巩固练习1．下列关于自感现象的说法中，正确的是（）A．自感现象是由于导体本身的电流发生变化而产生的电磁感应现象B．线圈中自感电动势的方向总与引起自感的原电流的方向相反C．线圈中自感电动势的大小与穿过线圈的磁通量变化的快慢有关D．加铁芯后线圈的自感系数比没有铁芯时要大用心爱心专心12．关于线圈的自感系数，下面说法正确的是（）A．线圈的自感系数越大，自感电动势一定越大B．线圈中电流等于零时，自感系数也等于零C．线圈中电流变化越快，自感系数越大D．线圈的自感系数由线圈本身的因素及有无铁芯决定4．如图所示，L为一个自感系数大的自感线圈，开关闭合后，小灯能正常发光，那么闭合开关和断开开关的瞬间，能观察到的现象分别是（）A．小灯逐渐变亮，小灯立即熄灭B．小灯立即亮，小灯立即熄灭C．小灯逐渐变亮，小灯比原来更亮一下再慢慢熄灭D．小灯立即亮，小灯比原来更亮一下再慢慢熄灭5、如图所示电路中，电阻R和电感L的值都很大，电感器的电阻不计，A、B是两只完全相同的电灯，当电键S闭合时，（）A、A比B先亮，而后A熄灭；B、B比A先亮，而后A熄灭；C、A、B一起亮，而后A熄灭；D、A、B一起亮，而后B熄灭。6、如图所示的电路，多匝线圈的电阻和电池的内电阻可以忽略，两个电阻器的电阻都是R，电键K原来打开着，电流I=E/2R，今合下电键，将一电阻短路，于是线圈中有自感电动势产生，这个自感电动势：（）A、有阻碍电流的作用，最后电流由I0减小为零；B、有阻碍电流的作用，最后电流总小于I0；C、有阻碍电流增大的作用，因而电流保持I0不变；D、有阻碍电流增大的作用，但电流还是要增大到2I0。7、如图，A、B两灯电阻均为R，K1闭合时两灯一样亮，若再闭合K2，待稳定后,将K1断开，则在断开瞬间：（）A、B灯立即熄灭；B、A灯过一会儿才熄灭；C、流过B灯的电流方向是c到d；D、流过A灯的电流方向是a到b8、如图所示，L1、L2、L3是完全相同的灯泡，L为直流电阻可忽略的自感线圈，开关K原来接通，当开关K断开时，下面说法正确的是（）A、L1闪亮一下后熄灭B、L2闪亮一下后恢复原来的亮度C、L3变暗一下后，恢复原来的亮度D、L3闪亮一下后恢复原来的亮度9、如图所示电路，S是闭合的，此时流过线圈L的电流为i1，流过灯泡A的电流i2，且i1>i2，在t1时刻将S断开，那么流过灯泡的电流随时间变化的图象是哪一个？（）用心爱心专心2···K1K2ABRabcdKεRRS××ABRL10、(97·全国)如图所示的电路中，A1和A2是完全相同的灯泡，线圈L的电阻可以忽略，下列说法中正确的是（）A、合上开关S接通电路时，A2先亮，A1后亮，最后一样亮B、合上开关S接通电路时，A1和A2始终一样亮C、断开开关S切断电路时，A2立刻熄灭，A1过一会儿才熄灭D、断开开关S切断电路时，A1和A2都要过一会儿才熄灭第七节电磁阻尼和电磁驱动教学案(一)新课内容1、电磁阻尼［演示1］电磁阻尼。［演示2］如图所示，弹簧下端悬挂一根磁铁，将磁铁托起到某高度后释放，磁铁能振动较长时间才停下来。如果在磁铁下端放一固...
