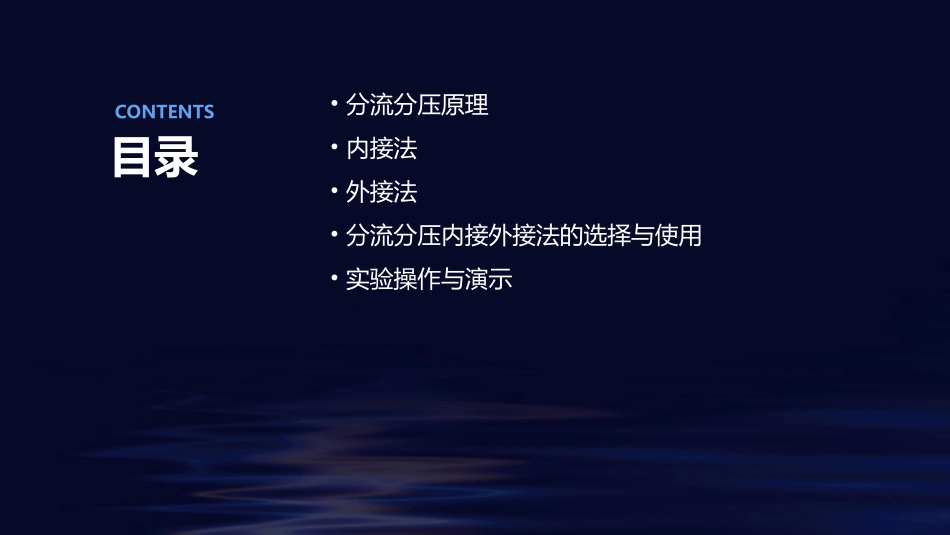

分流分压内接外接法课件目录CONTENTS•分流分压原理•内接法•外接法•分流分压内接外接法的选择与使用•实验操作与演示01分流分压原理CHAPTER分流原理概述01分流原理是指在并联电路中，各支路电流按电阻大小成比例分配。当多个电阻并联时，通过各电阻的电流之比等于各电阻的倒数之比。分流公式02在并联电路中，设干路电流为I，支路电流分别为I₁、I₂，各支路电阻分别为R₁、R₂，则有I/I=R/R₁₂₂₁。分流原理的应用03分流原理在电路分析、测量技术和电子工程等领域有广泛应用。例如，在电流表、电压表等测量仪器中，分流原理常用于减小测量误差和提高测量精度。分流原理分压原理是指在串联电路中，各电阻上的电压降与电阻成正比。当多个电阻串联时，各电阻上的电压降之比等于各电阻的阻值之比。分压原理概述在串联电路中，设总电压为U，各电阻上的电压分别为U₁、U₂，各电阻阻值分别为R₁、R₂，则有U/U=₁₂R/R₁₂。分压公式分压原理在电路分析、信号处理和电子工程等领域有广泛应用。例如，在稳压电源、信号放大器等电路中，分压原理常用于实现电压的稳定和信号的调整。分压原理的应用分压原理02内接法CHAPTER电流表内接法原理通过测量电阻两端的电压和流过的电流，利用欧姆定律计算出电阻的阻值。由于电流表内阻较小，对测量结果影响较小，适用于测量较大电阻。电压表内接法原理通过测量电阻两端的电压和流过的电流，利用欧姆定律计算出电阻的阻值。由于电压表内阻较大，对测量结果影响较小，适用于测量较小电阻。内接法原理当被测电阻较大时，采用电流表内接法进行测量，可以减小误差。测量大电阻对于精度要求较高的测量，采用电流表内接法进行测量，可以提高测量精度。高精度测量内接法应用场景内接法注意事项正确选择电表量程根据被测电阻的大小，选择合适的电表量程，避免损坏电表。正确连接电路在使用内接法时，需要将电流表串联在被测电阻两端，电压表并联在被测电阻两端，连接电路时要确保正确无误。消除误差来源在使用内接法时，需要注意消除误差来源，如温度、电源波动等对测量结果的影响。03外接法CHAPTER外接法原理外接法原理是通过将电压表并联在被测电阻的两端，通过测量电压表的读数来计算被测电阻的电压，从而计算出被测电阻的阻值。外接法适用于测量大电阻，即电阻值大于电流表内阻的情况。0102外接法应用场景外接法可以避免因电流表内阻引起的误差，提高测量的准确度。在需要测量大电阻阻值的情况下，如测量电源内阻、电机线圈电阻等，外接法是一种常用的测量方法。在使用外接法时，需要注意电压表的量程选择，确保电压表能够测量出被测电阻的电压。另外，由于外接法中电压表的读数是被测电阻的真实电压，因此在使用外接法时，需要保证电路中没有其他并联电阻的影响，以免影响测量的准确性。外接法注意事项04分流分压内接外接法的选择与使用CHAPTER根据实验要求和测量精确度要求选择合适的电路连接方式。测量精确度要求电阻值范围电源内阻影响根据待测电阻值的大小，选择适合的分流分压内接外接法。考虑电源内阻对测量结果的影响，选择合适的电路连接方式。030201选择依据使用方法准备实验所需的电源、待测电阻、导线等器材。根据选择的分流分压内接外接法，正确连接电路。调节可变电阻或电源电压，记录实验数据并进行测量。对实验数据进行处理与分析，得出实验结果。准备实验器材连接电路调节与测量数据处理与分析检查电路连接是否正确，确保测量方法的选择合适。测量误差大检查电源电压是否稳定，排除外界干扰因素。实验结果不稳定检查实验器材是否正常工作，确保测量仪器准确可靠。无法正确读数常见问题与解决方案05实验操作与演示CHAPTER电源测量仪表实验电路板连接线实验设备准备01020304提供稳定的直流或交流电源，以满足实验需要。包括电流表、电压表和电阻箱等，用于测量电路中的电流、电压和电阻等参数。根据实验需求设计电路板，包括分压器和分流器等电路元件。用于连接电路元件和测量仪表，确保电路连接正确可靠。实验操作步骤1.根据实验电路板设计，将电路元件连接起来，确保连接正确无误。2.将电源接入电路中，并开启电源开关，使电路开始...
