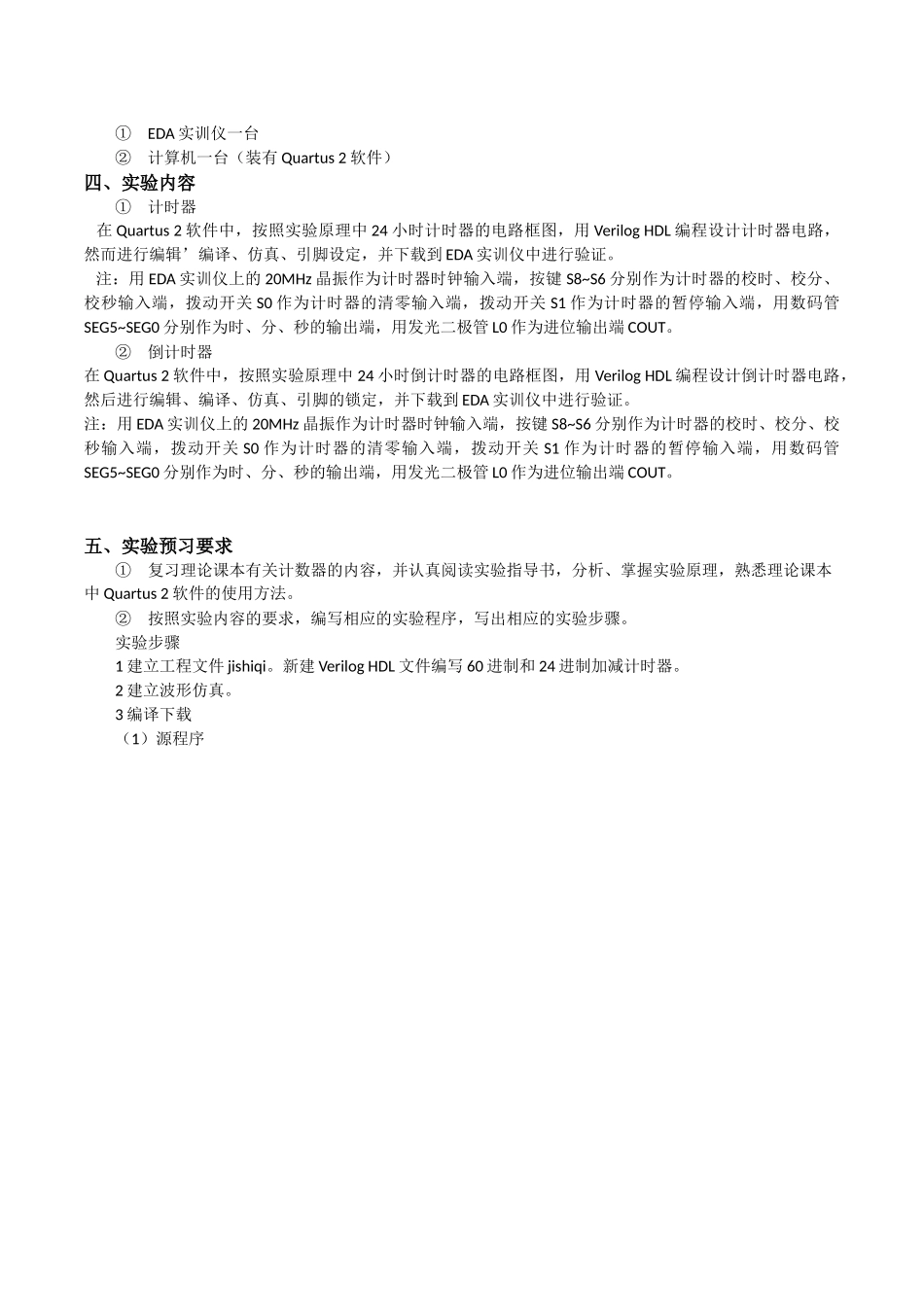

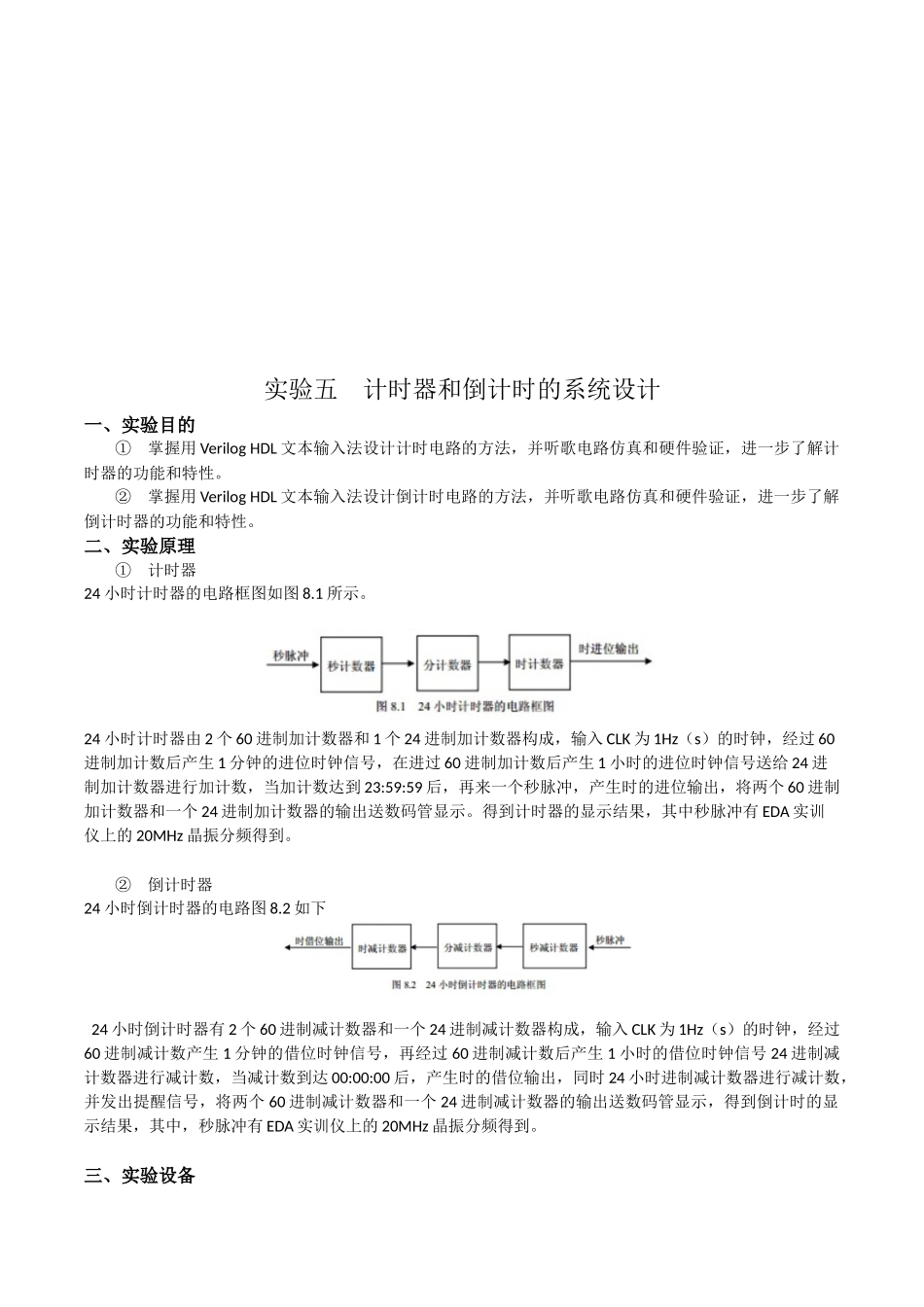

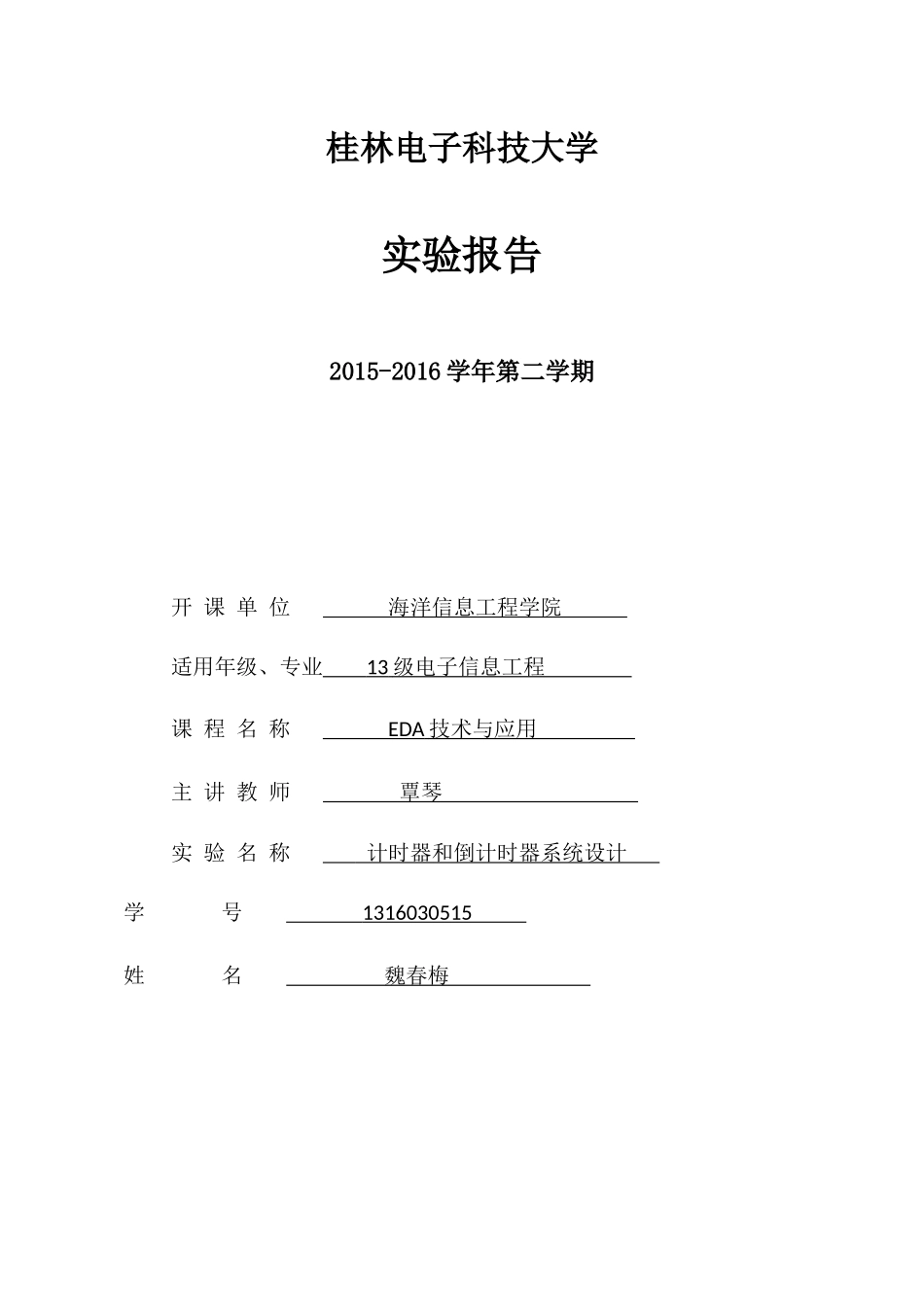

桂林电子科技大学实验报告2015-2016学年第二学期开课单位海洋信息工程学院适用年级、专业13级电子信息工程课程名称EDA技术与应用主讲教师覃琴实验名称计时器和倒计时器系统设计学号1316030515姓名魏春梅实验五计时器和倒计时的系统设计一、实验目的①掌握用VerilogHDL文本输入法设计计时电路的方法，并听歌电路仿真和硬件验证，进一步了解计时器的功能和特性。②掌握用VerilogHDL文本输入法设计倒计时电路的方法，并听歌电路仿真和硬件验证，进一步了解倒计时器的功能和特性。二、实验原理①计时器24小时计时器的电路框图如图8.1所示。24小时计时器由2个60进制加计数器和1个24进制加计数器构成，输入CLK为1Hz（s）的时钟，经过60进制加计数后产生1分钟的进位时钟信号，在进过60进制加计数后产生1小时的进位时钟信号送给24进制加计数器进行加计数，当加计数达到23:59:59后，再来一个秒脉冲，产生时的进位输出，将两个60进制加计数器和一个24进制加计数器的输出送数码管显示。得到计时器的显示结果，其中秒脉冲有EDA实训仪上的20MHz晶振分频得到。②倒计时器24小时倒计时器的电路图8.2如下24小时倒计时器有2个60进制减计数器和一个24进制减计数器构成，输入CLK为1Hz（s）的时钟，经过60进制减计数产生1分钟的借位时钟信号，再经过60进制减计数后产生1小时的借位时钟信号24进制减计数器进行减计数，当减计数到达00:00:00后，产生时的借位输出，同时24小时进制减计数器进行减计数，并发出提醒信号，将两个60进制减计数器和一个24进制减计数器的输出送数码管显示，得到倒计时的显示结果，其中，秒脉冲有EDA实训仪上的20MHz晶振分频得到。三、实验设备①EDA实训仪一台②计算机一台（装有Quartus2软件）四、实验内容①计时器在Quartus2软件中，按照实验原理中24小时计时器的电路框图，用VerilogHDL编程设计计时器电路，然而进行编辑’编译、仿真、引脚设定，并下载到EDA实训仪中进行验证。注：用EDA实训仪上的20MHz晶振作为计时器时钟输入端，按键S8~S6分别作为计时器的校时、校分、校秒输入端，拨动开关S0作为计时器的清零输入端，拨动开关S1作为计时器的暂停输入端，用数码管SEG5~SEG0分别作为时、分、秒的输出端，用发光二极管L0作为进位输出端COUT。②倒计时器在Quartus2软件中，按照实验原理中24小时倒计时器的电路框图，用VerilogHDL编程设计倒计时器电路，然后进行编辑、编译、仿真、引脚的锁定，并下载到EDA实训仪中进行验证。注：用EDA实训仪上的20MHz晶振作为计时器时钟输入端，按键S8~S6分别作为计时器的校时、校分、校秒输入端，拨动开关S0作为计时器的清零输入端，拨动开关S1作为计时器的暂停输入端，用数码管SEG5~SEG0分别作为时、分、秒的输出端，用发光二极管L0作为进位输出端COUT。五、实验预习要求①复习理论课本有关计数器的内容，并认真阅读实验指导书，分析、掌握实验原理，熟悉理论课本中Quartus2软件的使用方法。②按照实验内容的要求，编写相应的实验程序，写出相应的实验步骤。实验步骤1建立工程文件jishiqi。新建VerilogHDL文件编写60进制和24进制加减计时器。2建立波形仿真。3编译下载（1）源程序（2）六十进制加减计时器波形仿真图（3）二十四进制加减计时器源程序（4）二十四进制波形仿真图（5）计时器原理图（6）计时器原理图波形仿真波形图中红色圆圈为延时区域。当clrn为高电平时，清零（7）结果图六、实验总结①总结用VerilogHDL进行分频器和计数器电路设计的方法。此次实验为计时器。Clk是秒时钟输入端；clrn是清除输入端，低电平有效。Jm，jf，js是校正秒，分，时的输入端。下降沿有效；qm[7..0]、qf[7..0]、qs[7..0]分别是秒、分、时的输出端，当sel为1时，为计时器，当sel为0时，为到计时器。Cout是脉冲输出端。②对本次实验进行总结由仿真结果得知clrn为高电平时，输出为0。当clrn为低电平时，sel为1时，qm[7..0]、qf[7..0]进行从0到59加法计数；qs[7..0]进行从0到23加法计数。Sel为0的时候，qm[7..0]、qf[7..0]进行从0到59减法计数；qs[7..0]进行从0到23减法计数。这次的实验在完成程序仿真调试过程中，出现了很多小问题，这些问题虽然简单，但真...
