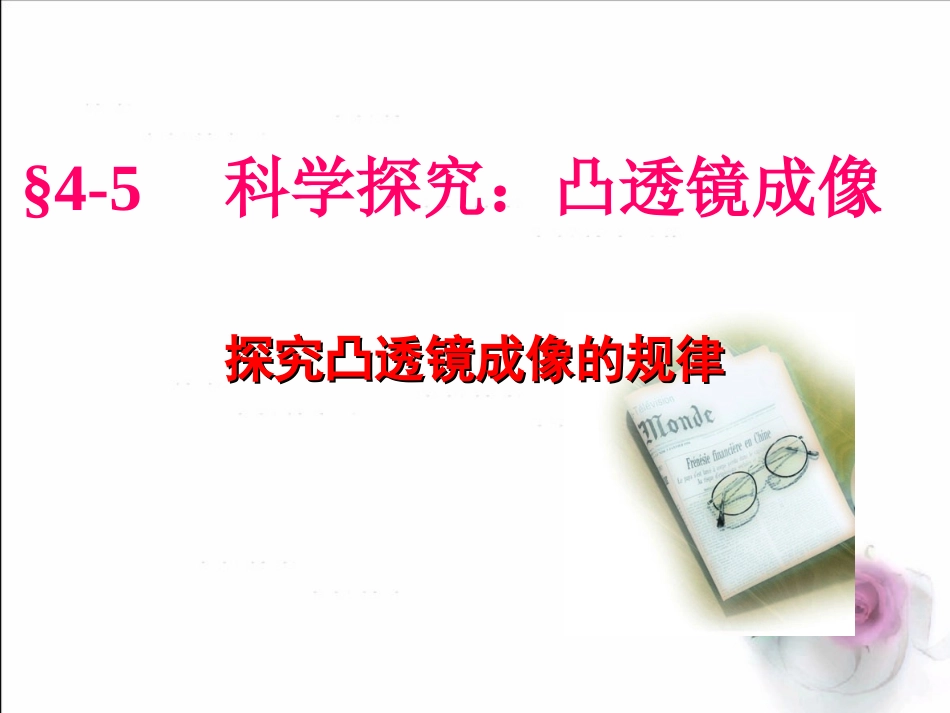

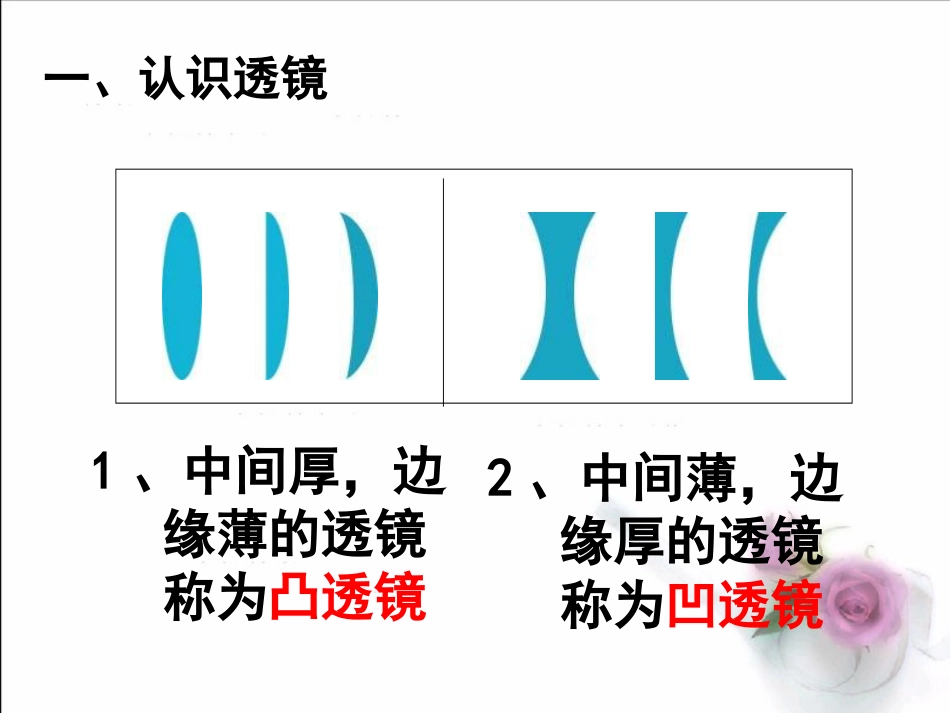

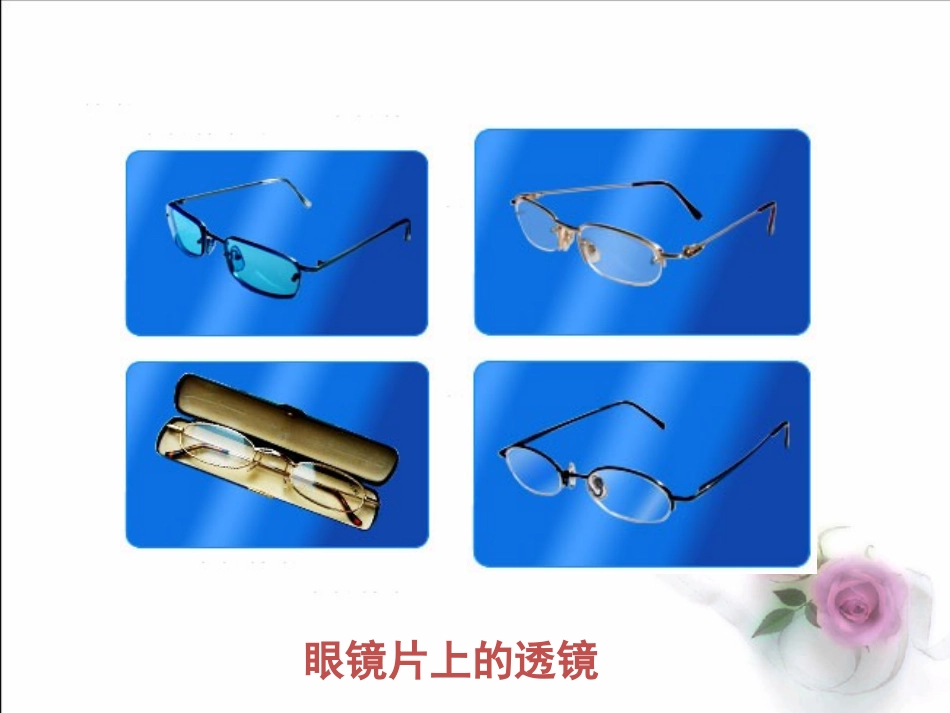

§4-5科学探究:凸透镜成像探究凸透镜成像的规律探究凸透镜成像的规律眼镜片上的透镜1、中间厚,边缘薄的透镜称为凸透镜一、认识透镜2、中间薄,边缘厚的透镜称为凹透镜1、凸透镜对光线有会聚作用二、透镜对光线的作用2、凹透镜对光线有发散作用三、透镜的焦点和焦距三、透镜的焦点和焦距平行于主光轴的光线经过凸透镜后将会聚于一个点,这个点叫焦点焦点到凸透镜中心的距离叫做焦距三、透镜的焦点和焦距将光路从右向左传播,发现光线也能会聚于焦点。说明凸透镜有左右两个焦点凹透镜如图:F称为凹透镜的虚焦点,凹透镜有左右两个虚焦点。f是虚焦点到凹透镜光心的距离,称为焦距。探究凸透镜成像的规探究凸透镜成像的规律律困惑:我们看到了人在照相的时候,总是可以得到一个倒立、缩小的实像;在看电影的时候,我们可以看到一个放大的实像;老爷爷还可以透过放大镜看到一个放大了的字,这都是通过凸透镜所成的像。那么同样是凸透镜,为什么可以成这样不同的像呢?一、探究课题:像的大小、倒正、虚实是否和物体与凸透镜的距离有关?二、猜想:当物体距离镜头较远时,在光屏上成一个缩小的像,物体距镜头较近时,在光屏上成一个较大的像。如果物体距离镜头很近时,则成一个正立放大的像,此时在光屏上找不到像。或像的大小,倒正,虚实与物距有关进行猜想•像是放大还是缩小可能与物体有关。点燃的蜡烛凸透镜(f=10cm)光屏光具座实验器材实验器材:蜡烛、凸透镜、光屏、光具座(刻度尺)和火柴提出猜想凸透镜成像可能与__________________有关物体到透镜的距离物体到透镜的距离简称为物距(u)像到透镜的距离简称为像距(v)实验需要测量的物理量:1.凸透镜的焦距(f)FFFF2F2Fuv2.物体到凸透镜的距离(物距u)3.像到凸透镜的距离(像距v)实验思路:物体首先在2F之外,然后在2F和F之间,最后在F以内。记下每一次的物距和像距,以便研究凸透镜成像的性质(大小、虚实、倒正)。我们在实验时候,将蜡烛和光屏分别放在透镜的两侧。如何保证蜡烛的像始终能成在光屏上?调节蜡烛、透镜、光屏的中心,使它们的三心在同一高度上,为了使烛焰的像成在光屏的中央。FFff2f2f2.将蜡烛、凸透镜、光屏依次固定在光具座上,使三者在同一直线上。3.点燃蜡烛,调整蜡烛、凸透镜、光屏的高度,让烛焰、凸透镜、光屏的中心大致在同一高度。三心同高如何测定凸透镜焦距?测量凸透镜的焦距。利用太阳光粗测焦距设计实验物距与焦距的关系物距u/cm像的性质像距v/cm正倒大小实虚u>2fu>2fu=2f2f>u>f2f>u>fu2ff2f倒立放大实像小于2倍焦距大于1倍焦距倒立、放大、实像5、将蜡烛移到2f和f之间,重复以上的操作,进行观察和测量。FFfu=f不成像等于1倍焦距不成像6、把物体放在焦点上,观察能否成像。FFfu
