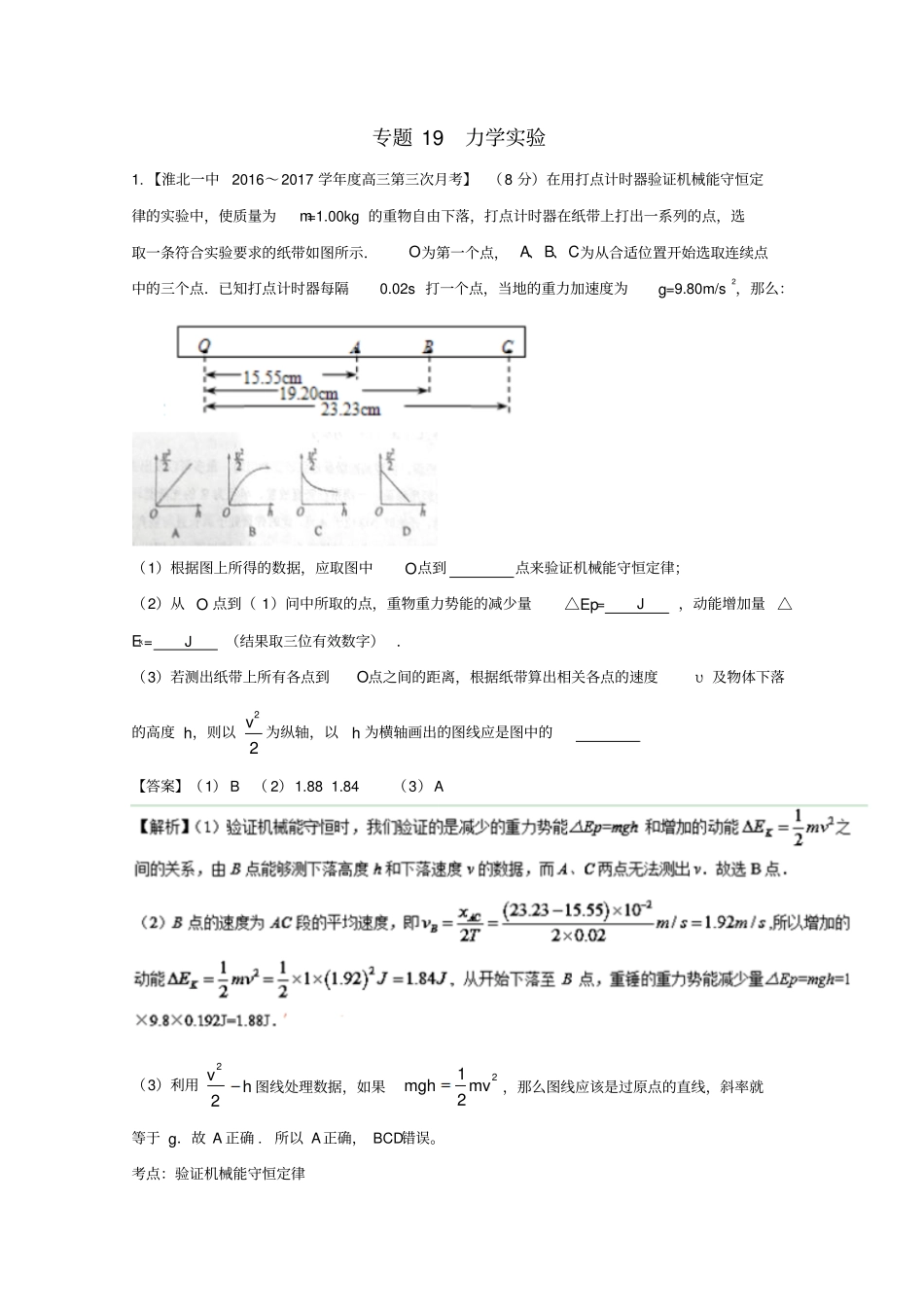

专题19力学实验1.【淮北一中2016～2017学年度高三第三次月考】（8分）在用打点计时器验证机械能守恒定律的实验中，使质量为m=1.00kg的重物自由下落，打点计时器在纸带上打出一系列的点，选取一条符合实验要求的纸带如图所示．O为第一个点，A、B、C为从合适位置开始选取连续点中的三个点．已知打点计时器每隔0.02s打一个点，当地的重力加速度为g=9.80m/s2，那么：（1）根据图上所得的数据，应取图中O点到点来验证机械能守恒定律；（2）从O点到（1）问中所取的点，重物重力势能的减少量△Ep=J，动能增加量△Ek=J（结果取三位有效数字）．（3）若测出纸带上所有各点到O点之间的距离，根据纸带算出相关各点的速度υ及物体下落的高度h，则以22v为纵轴，以h为横轴画出的图线应是图中的【答案】（1）B（2）1.881.84（3）A（3）利用22vh图线处理数据，如果212mghmv，那么图线应该是过原点的直线，斜率就等于g．故A正确.所以A正确，BCD错误。考点：验证机械能守恒定律2.【内蒙古鄂尔多斯市一中2017届高三上学期第四次月考】某物理兴趣小组的同学在研究弹簧弹力的时候，测得弹力的大小F和弹簧长度l的关系如图1所示，则由图线可知：（1）弹簧的劲度系数为N/m．（2）为了用弹簧测定两木块A和B间的动摩擦因数μ，两位同学分别设计了如图2所示的甲、乙两种方案．①为了用某一弹簧测力计的示数表示A和B之间的滑动摩擦力的大小，你认为方案更合理．②若A和B的重力分别为10.0N和20.0N．当A被拉动时，弹簧测力计a的示数为6.0N，b的示数为11.0N，c的示数为4.0N，则A和B间的动摩擦因数为．【答案】（1）300/Nm；（2）①甲；②0.3（2）①甲乙两种方案，在拉着物体A运动的过程中，拉A的弹簧测力计由于在不断地运动，示数可能会变化，读数不是很准，弹簧测力计a是不动的，指针稳定，便于读数，故甲方案更合理；②由于弹簧测力计a示数为6.0N，所以A、B间的动摩擦因数6200.30NfF。考点：探究弹力和弹簧伸长的关系【名师点睛】胡克定律公式Fkx中，是弹簧伸长或压缩的长度，不是弹簧的长度．第（2）关键明确实验原理，根据平衡条件和滑动摩擦定律列式求解。3．【内蒙古鄂尔多斯市一中2017届高三上学期第四次月考】某同学设计了一个如图1所示的装置测定滑块与木板间的动摩擦因数，其中A为滑块，B和C是质量可调的砝码，不计绳和滑轮的质量及它们之间的摩擦，装置水平放置。实验中该同学在砝码总质量（m+m′=m0）保持不变的条件下，改变m和m′的大小，测出不同m下系统的加速度a，然后通过实验数据的分析就可求出滑块与木板间的动摩擦因数。（1）该同学手中有打点计时器、纸带、质量已知且可随意组合的砝码若干、滑块、一端带有定滑轮的长木板、细线，为了完成本实验，得到所要测量的物理量，还应有____________。A．秒表B．毫米刻度尺C．天平D．低压交流电源（2）实验中，该同学得到一条较为理想的纸带，如图2所示，从清晰的O点开始，每隔4个点取一计数点（中间4个点没画出），分别记为A、B、C、D、E、F，各计数点到O点的距离为OA=1.61cm，OB=4.02cm，OC=7.26cm，OD=11.30cm，OE=16.14cm，OF=21.80cm，打点计时器打点频率为50Hz，则由此纸带可得到打E点时滑块的速度v=________m/s，此次实验滑块的加速度a=__________m/s2。（结果均保留两位有效数字）（3）在实验数据处理中，该同学以m为横轴，以系统的加速度a为纵轴，绘制了如图3所示的实验图线，结合本实验可知滑块与木板间的动摩擦因数μ=_________。（g取10m/s2）【答案】（1）BD；（2）0.52，0.81；（3）0.3（2）每隔4个点取一计数点，相邻计数点之间的时间间隔为0.1s，故用平均速度等于中间时刻的瞬时速度可得：221.804.0210/0.44/40.4DOFOBvmsmsT同理可求，20016.141.6110/0.36/40.4CEAvmsmsT由匀变速运动规律得：2CEDvvv所以：20.880.36/0.52/EDCvvvmsms由2xat可得：2020.1/0.832CFCxxamstx。（3）对ABC系统应用牛顿第二定律可得：001mgMmgmgagMmMm所以，am图象中，纵轴的截距为g，故3g，0.3。考点：探究影响摩擦力的大小的因素4.【兰州市第一中学2017届高三上学期期中考试】（6分）“验证力的平行四边形定则”实验中：（1）部分实验步骤如下，请完成有关...
