《单片机原理及应用》实验指导书VIP免费

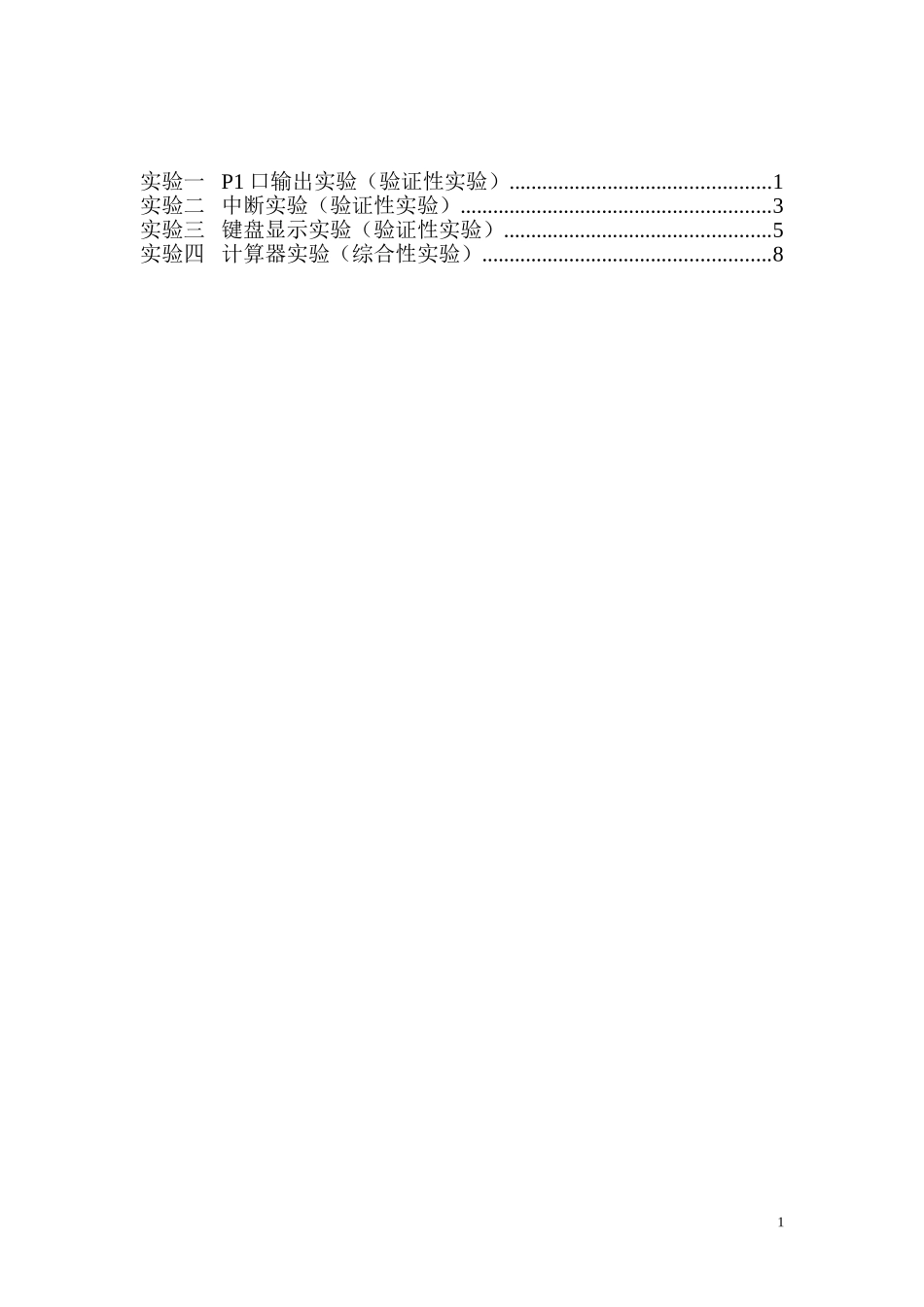

《单片机原理及应用》实验指导书目录实验一P1口输出实验（验证性实验）................................................1实验二中断实验（验证性实验）.........................................................3实验三键盘显示实验（验证性实验）.................................................5实验四计算器实验（综合性实验）.....................................................81实验一P1口输出实验（验证性实验）一．实验目的1．熟悉P1口的功能。2．熟悉延时子程序编写和使用。3．熟悉I/O口接法和总线接法4．初步熟悉单片机软硬件设计方法。二．实验内容P1口做输出口，P1.0引脚接一只发光二极管，编写程序，使该发光二极管循环亮灭（亮0.2s、灭0.8s）。要求采用I/O口接法和总线接法两种方法实现。三．实验仪器计算机、Keil编程环境、LAP2000伟福实验箱四.注意事项1．安装实验箱时，先接仿真器串口线，后接电源线。2．实验过程中，在进行接插线操作时，必须先关闭电源。五.实验线路及原理实验箱中带有8051的仿真器，因此用户需按要求进行仿真器设置。实验箱中单片机并口的各个引脚已经引出相应插孔，请同学自行查找。实验箱上的LED，其电路图如下：六.实验步骤11．打开keil软件编写程序，并进行仿真器设置。2．将实验箱中单片机的某个并口引脚接发光二极管。3．编译调试程序。七.思考1．实现走马灯程序。（选做）2．实现简单的时钟功能。（选做）2实验二中断实验（验证性实验）一．实验目的1．熟悉中断的硬件电路。2．熟悉中断的软件设计。二．实验内容1.利用实验箱上的单脉冲按键和发光二极管实现：每当单脉冲按键按下时（产生一个脉冲），发光二极管亮灭变化。2.利用计数器实现：每当单脉冲按键按下10次时，发光二极管亮灭变化三．实验仪器计算机、Keil编程环境、LAP2000伟福实验箱四.注意事项1．安装实验箱时，先接仿真器串口线，后接电源线。2．实验过程中，在进行接插线操作时，必须先关闭电源。五.实验线路及原理单脉冲电路由按键(PULSE)和去抖动电路组成，每按一次(PULSE)键产生一个单脉冲。板上有单脉冲的输出信号插孔，分别为正脉冲和负脉冲。其电路图如下：六.实验步骤31．打开keil软件编写程序，并进行仿真器设置。2．按要求进行硬件连接。3．编译调试程序。七.思考1．改变计数器的工作状态（状态1或状态2），并修改程序实现同样功能。（选做）2．利用计数器实现外部中断功能。（选做）4实验三键盘显示实验（验证性实验）一．实验目的1．熟悉键盘和显示器的硬件电路。2．熟悉键盘和显示器的程序设计。3．掌握键盘扫描和LED八段码显示器的工作原理。二．实验内容利用实验箱提供的键盘扫描电路和显示电路，当键盘中某个键按下时，将该按键的键码通过两个LED显示器显示出来。提示：实验程序可分成三个模块：①键输入模块：扫描键盘、读取一次键盘并将键值存入键值缓冲单元。②显示模块：将显示单元的内容在显示器上动态显示。③主程序：调用键输入模块和显示模块。三．实验仪器计算机、Keil编程环境、LAP2000伟福实验箱四.注意事项1．安装实验箱时，先接串口线，后接电源线。2．实验过程中，在进行接插线操作时，必须先关闭电源。五.实验线路及原理5实验箱的LED显示电路和键盘电路如图1所示。显示控制的位码由74HC374输出，6经MC1413反向驱动后，做LED的位选通信号。位选通信号也可作为键盘列扫描码，键盘扫描的行数据从74HC245读回，374输出的列扫描码经245读入后，用来判断是否有键被按下，以及按下的是什么键。如果没有键按下，由于上拉电阻的作用，经245读回的值为高，如果有键按下，374输出的低电平经过按键被接到245的端口上，这样从245读回的数据就会有低位，根据374输出的列信号和245读回的行信号，就可以判断哪个键被按下。LED显示的段码由另一个74HC374输出。图1键盘和LED显示电路键盘和LED显示的地址译码如图2所示。做键盘和LED实验时，需将KEY/LEDCS接到相应的地址译码上。图2键盘和LED显示的地址译码电路六.实验步骤1．打开keil软件编写程序，并进行仿真器设置。2．完成硬件连接。3．编译调试程序。七.思考1．在实验箱上实现带调时功能的电子...
