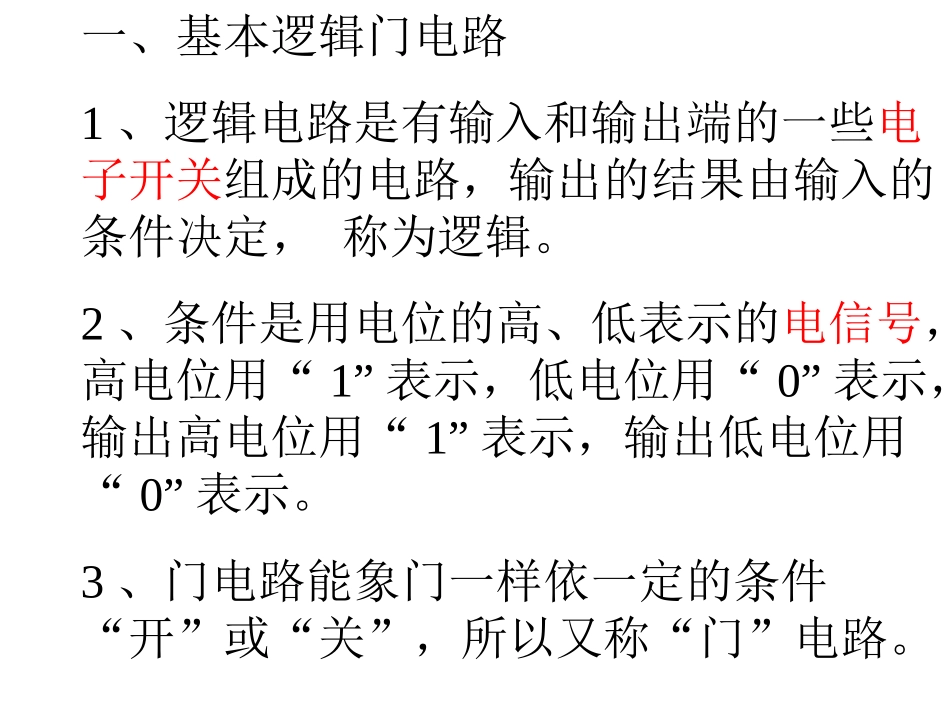

一、基本逻辑门电路1、逻辑电路是有输入和输出端的一些电子开关组成的电路,输出的结果由输入的条件决定,称为逻辑
2、条件是用电位的高、低表示的电信号,高电位用“1”表示,低电位用“0”表示,输出高电位用“1”表示,输出低电位用“0”表示
3、门电路能象门一样依一定的条件“开”或“关”,所以又称“门”电路

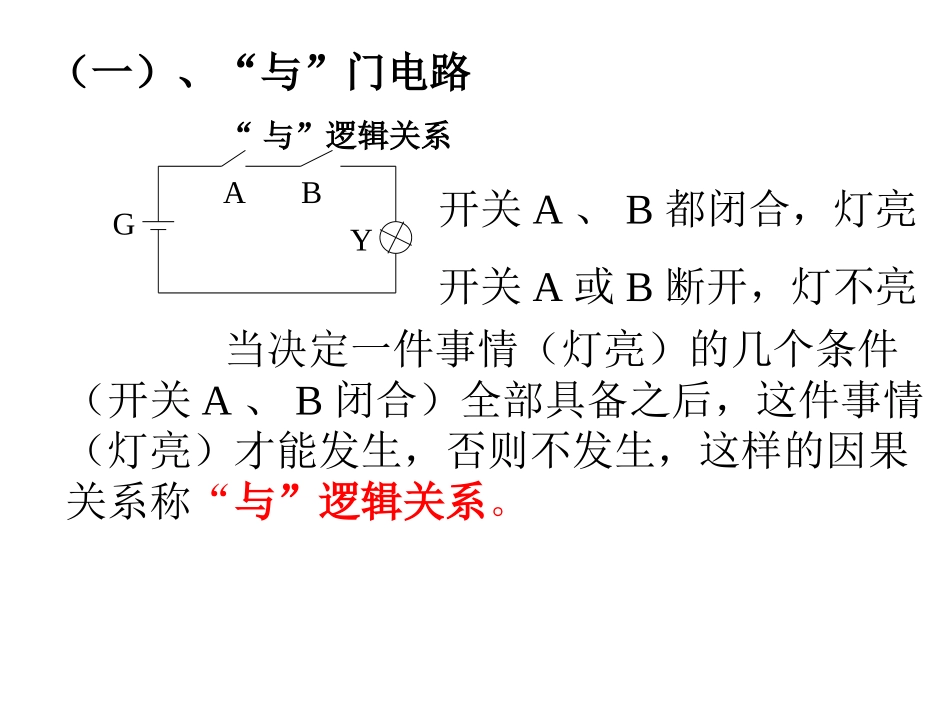

(一)、“与”门电路“与”逻辑关系YABG开关A、B都闭合,灯亮开关A或B断开,灯不亮当决定一件事情(灯亮)的几个条件(开关A、B闭合)全部具备之后,这件事情(灯亮)才能发生,否则不发生,这样的因果关系称“与”逻辑关系
1、真值表是一种表明逻辑门电路输入端状态和输出端状态逻辑对应关系的表“与”门真值表输入输出ABZ0001101100012、逻辑符号:ABz&3、逻辑表达式:Z=A*BZ=AB4、逻辑功能:全1出1,有0出0(二)、“或”门电路“或”逻辑关系ABGZA或B闭合,Y亮A和B断开,Y灭当决定一件事情(灯亮)的几个条件中(开关A、B闭合)只要有一个条件得到满足,这件事情(灯亮)就会发生,这种因果关系称为“或”逻辑关系
1、“或”门真值表输入输出ABZ0000111011112、逻辑符号:>1ABZ3、逻辑表达式:Z=A+B4、逻辑功能:全0出0,有1出1(三)、“非”门电路“非”门逻辑关系GZA断开,Y亮A闭合,Y灭A输出Z是输入A的“否”定,这种因果关系称为“非”逻辑关系
1、“非”门真值表输入输出AZ01102、逻辑符号AZ3、逻辑函数式:Z=A4、逻辑功能:有0出1,有1出01二、逻辑电路的运用温度和水位自动控制电路小结:一、最基本的逻辑关系有“与”逻辑、“或”逻辑和“非”逻辑,对应于三种基本逻辑关系的门电路是“与”门电路、“或”门电路和“非”门电路
二、真值表符号函数表达式逻辑功能与门电路及工作原理ABYV1V2R0V3V+12V3
9KΩ当A=0V、B=0
