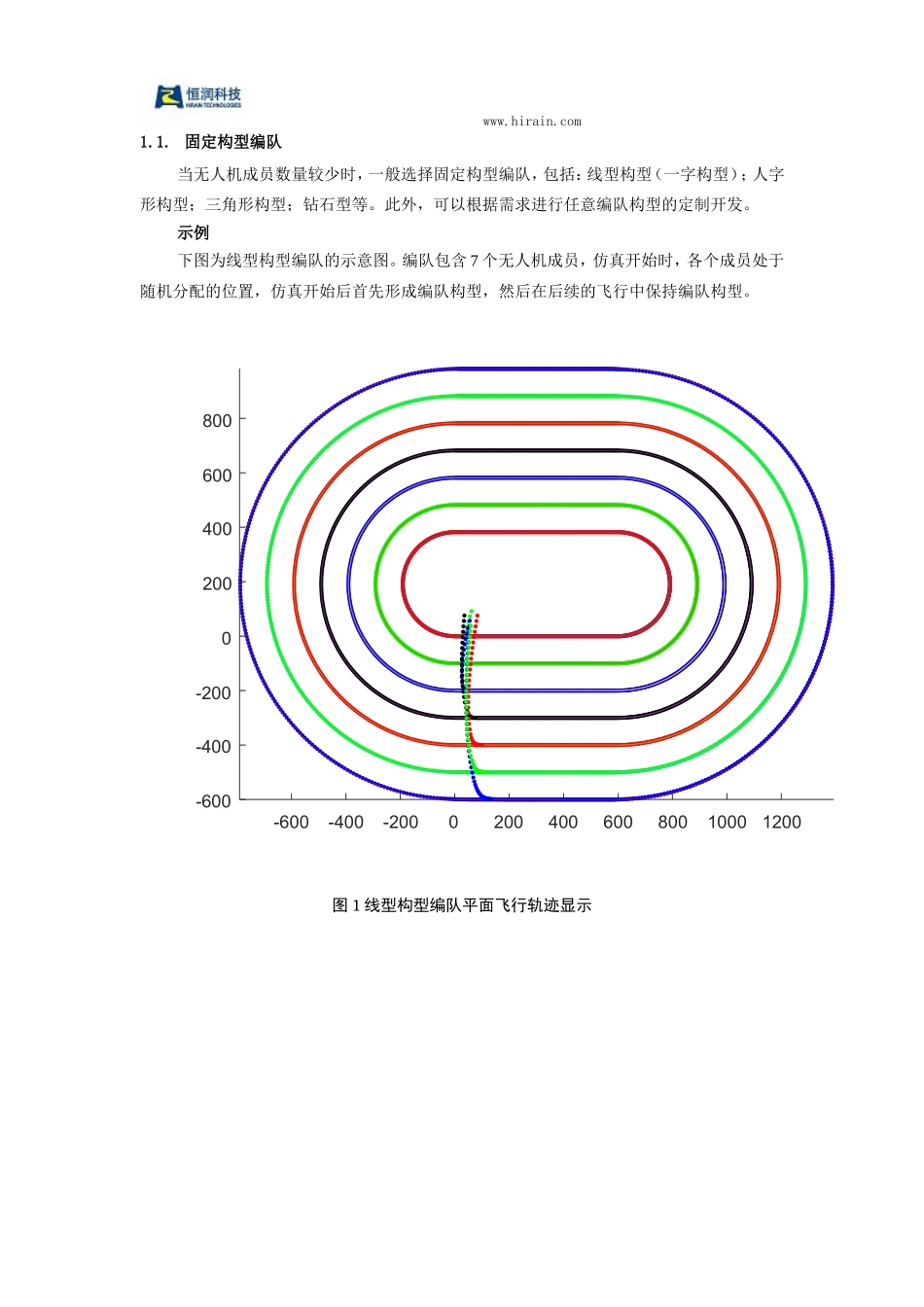

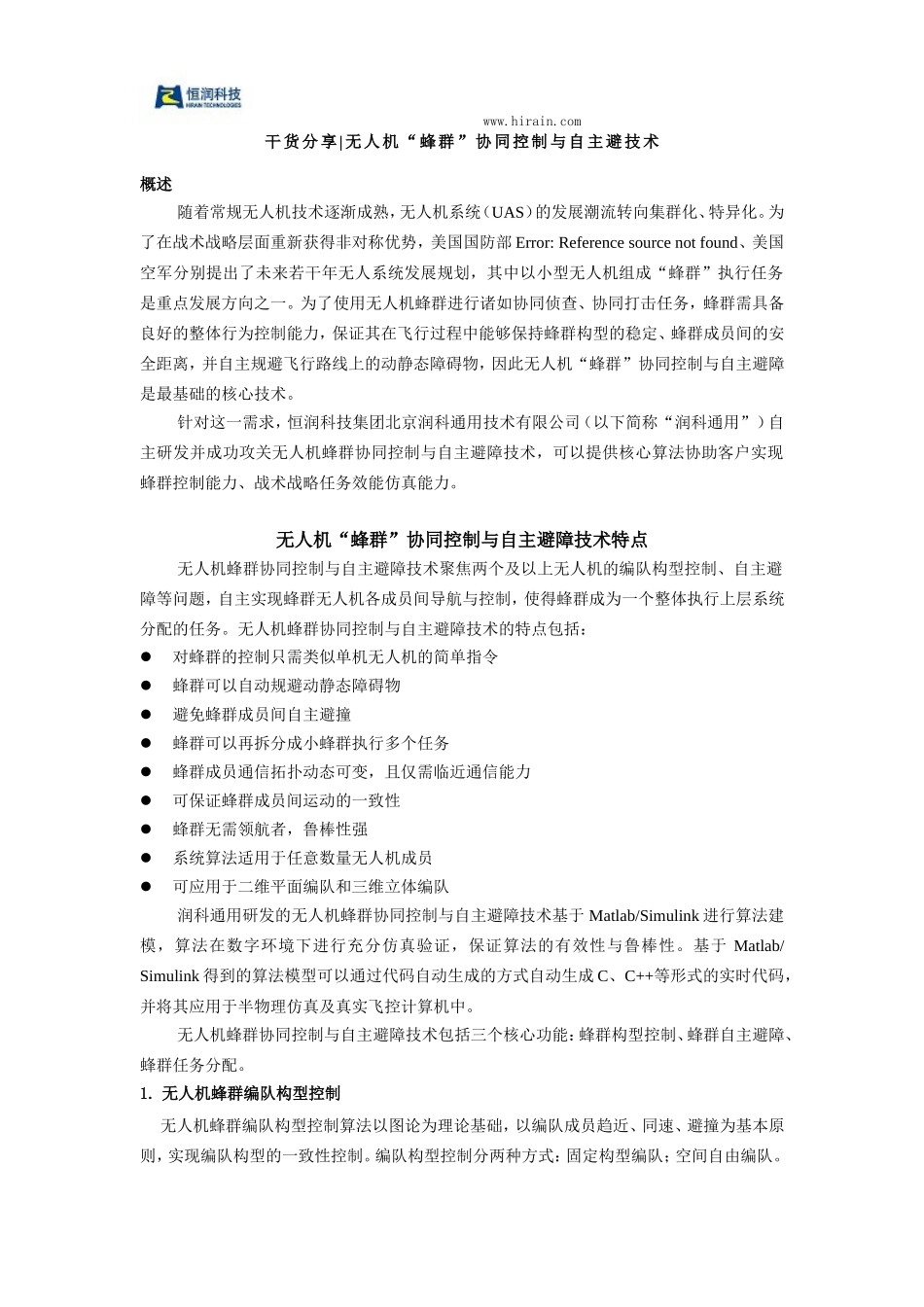

www.hirain.com干货分享|无人机“蜂群”协同控制与自主避技术概述随着常规无人机技术逐渐成熟,无人机系统(UAS)的发展潮流转向集群化、特异化。为了在战术战略层面重新获得非对称优势,美国国防部Error:Referencesourcenotfound、美国空军分别提出了未来若干年无人系统发展规划,其中以小型无人机组成“蜂群”执行任务是重点发展方向之一。为了使用无人机蜂群进行诸如协同侦查、协同打击任务,蜂群需具备良好的整体行为控制能力,保证其在飞行过程中能够保持蜂群构型的稳定、蜂群成员间的安全距离,并自主规避飞行路线上的动静态障碍物,因此无人机“蜂群”协同控制与自主避障是最基础的核心技术。针对这一需求,恒润科技集团北京润科通用技术有限公司(以下简称“润科通用”)自主研发并成功攻关无人机蜂群协同控制与自主避障技术,可以提供核心算法协助客户实现蜂群控制能力、战术战略任务效能仿真能力。无人机“蜂群”协同控制与自主避障技术特点无人机蜂群协同控制与自主避障技术聚焦两个及以上无人机的编队构型控制、自主避障等问题,自主实现蜂群无人机各成员间导航与控制,使得蜂群成为一个整体执行上层系统分配的任务。无人机蜂群协同控制与自主避障技术的特点包括:对蜂群的控制只需类似单机无人机的简单指令蜂群可以自动规避动静态障碍物避免蜂群成员间自主避撞蜂群可以再拆分成小蜂群执行多个任务蜂群成员通信拓扑动态可变,且仅需临近通信能力可保证蜂群成员间运动的一致性蜂群无需领航者,鲁棒性强系统算法适用于任意数量无人机成员可应用于二维平面编队和三维立体编队润科通用研发的无人机蜂群协同控制与自主避障技术基于Matlab/Simulink进行算法建模,算法在数字环境下进行充分仿真验证,保证算法的有效性与鲁棒性。基于Matlab/Simulink得到的算法模型可以通过代码自动生成的方式自动生成C、C++等形式的实时代码,并将其应用于半物理仿真及真实飞控计算机中。无人机蜂群协同控制与自主避障技术包括三个核心功能:蜂群构型控制、蜂群自主避障、蜂群任务分配。1.无人机蜂群编队构型控制无人机蜂群编队构型控制算法以图论为理论基础,以编队成员趋近、同速、避撞为基本原则,实现编队构型的一致性控制。编队构型控制分两种方式:固定构型编队;空间自由编队。www.hirain.com1.1.固定构型编队当无人机成员数量较少时,一般选择固定构型编队,包括:线型构型(一字构型);人字形构型;三角形构型;钻石型等。此外,可以根据需求进行任意编队构型的定制开发。示例下图为线型构型编队的示意图。编队包含7个无人机成员,仿真开始时,各个成员处于随机分配的位置,仿真开始后首先形成编队构型,然后在后续的飞行中保持编队构型。-600-400-200020040060080010001200-600-400-2000200400600800图1线型构型编队平面飞行轨迹显示www.hirain.com0102030405060708090-600-500-400-300-200-1000100图2编队构型形成050100150200250300350-600-500-400-300-200-1000100图3编队构型保持1.2.空间自由编队空间自由编队模式下,无人机更成员间的相对位置关系根据指定的势函数确定,稳定编队构型形成后,成员间以正三角形(二维空间编队)或正四面体(三维空间编队)为基本单元组成整体。在空间自由编队模式下,编队成员间的通信拓扑是动态变化,无人机仅对其周围一定范围内的成员具有通信能力,而无需全局通信能力,对通信系统友好,因此具有很强的适应性。www.hirain.com图4形成稳定编队构型后的相对位置示意图(平面)示例——二维蜂群仿真下图给出蜂群成员为50的二维平面蜂群仿真结果。图中蓝色曲线为无人机蜂群飞行轨迹,黑色透明圈是所标注时刻仿真曲线剖面,箭头所指为局部放大图,红色曲线为蜂群整体导航指令。初始时刻蜂群成员位置随机给定,随着仿真进行蜂群构型逐渐形成,经过60s后形成稳定构型并在后续的时间中保持构型。www.hirain.comwww.hirain.com图5平面蜂群编队构型示例——三维大蜂群仿真下面给出蜂群成员数量为200时的仿真结果。蜂群构型的形成和稳定保持过程与前一示例基本相同,不再详细给出。图6三维空间蜂群编队构型2.无人机蜂群自主避障无人...
