《通信原理》第六版课件(全)VIP免费

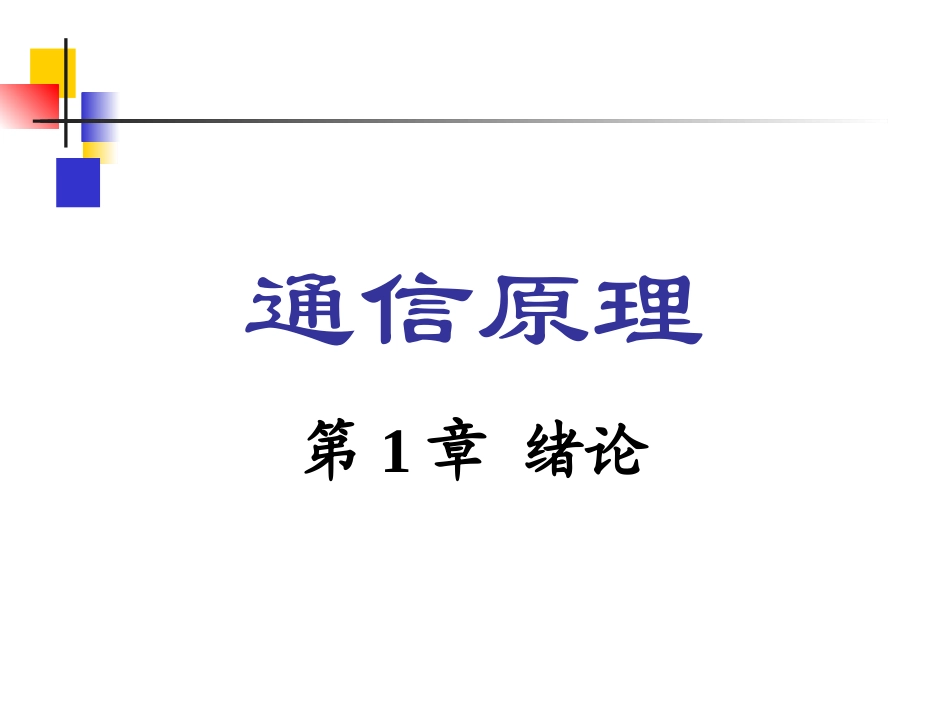

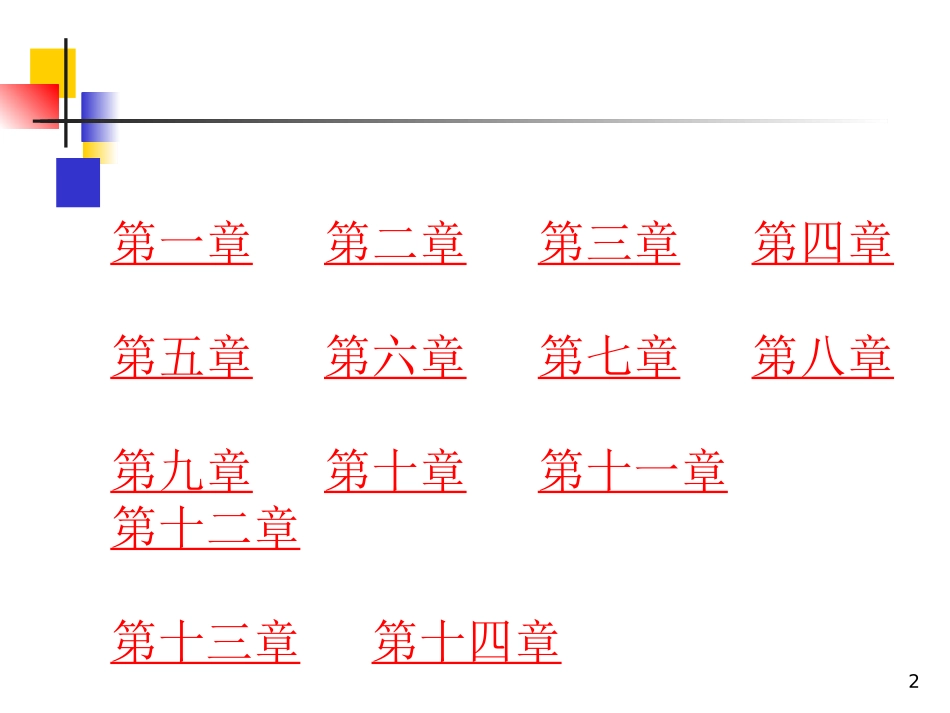

1通信原理2第一章第二章第三章第四章第五章第六章第七章第八章第九章第十章第十一章第十二章第十三章第十四章通信原理第1章绪论第1章绪论1.1通信的基本概念通信的目的：传递消息中所包含的信息。消息：是物质或精神状态的一种反映，例如语音、文字、音乐、数据、图片或活动图像等。信息：是消息中包含的有效内容。实现通信的方式和手段：非电的：如旌旗、消息树、烽火台…电的：如电报、电话、广播、电视、遥控、遥测、因特网和计算机通信等。第1章绪论电信发明史1837年：莫尔斯发明有线电报1876年：贝尔发明有线电话1918年：调幅无线电广播、超外差接收机问世1936年：商业电视广播开播……………后面讲述中，“通信”这一术语是指“电通信”，包括光通信，因为光也是一种电磁波。在电通信系统中，消息的传递是通过电信号来实现的。第1章绪论1.2通信系统的组成1.2.1通信系统的一般模型信息源（简称信源）：把各种消息转换成原始电信号，如麦克风。信源可分为模拟信源和数字信源。发送设备：产生适合于在信道中传输的信号。信道：将来自发送设备的信号传送到接收端的物理媒质。分为有线信道和无线信道两大类。噪声源：集中表示分布于通信系统中各处的噪声。第1章绪论接收设备：从受到减损的接收信号中正确恢复出原始电信号。受信者（信宿）：把原始电信号还原成相应的消息，如扬声器等。第1章绪论1.2.2模拟通信系统模型和数字通信系统模型模拟信号和数字信号模拟信号：代表消息的信号参量取值连续，例如麦克风输出电压：0t0t(a)话音信号(b)抽样信号图1-2模拟信号第1章绪论数字信号：代表消息的信号参量取值为有限个，例如电报信号、计算机输入输出信号：通常，按照信道中传输的是模拟信号还是数字信号，相应地把通信系统分为模拟通信系统和数字通信系统。0tt码元(a)二进制信号(b)2PSK信号图1-3数字信号第1章绪论模拟通信系统模型模拟通信系统是利用模拟信号来传递信息的通信系统：两种变换：模拟消息原始电信号（基带信号）基带信号已调信号（带通信号）图1-4模拟通信系统模型第1章绪论数字通信系统模型数字通信系统是利用数字信号来传递信息的通信系统信源编码与译码目的：提高信息传输的有效性完成模/数转换信道编码与译码目的：增强抗干扰能力加密与解密目的：保证所传信息的安全数字调制与解调目的：形成适合在信道中传输的带通信号同步目的：使收发两端的信号在时间上保持步调一致信息源信源编码信道译码信道编码信道数字调制加密数字解调解密信源译码受信者噪声源图1-5数字通信系统模型第1章绪论1.2.3数字通信的特点优点抗干扰能力强，且噪声不积累传输差错可控便于处理、变换、存储便于将来自不同信源的信号综合到一起传输易于集成，使通信设备微型化，重量轻易于加密处理，且保密性好缺点：需要较大的传输带宽对同步要求高第1章绪论1.3通信系统分类与通信方式1.3.1通信系统的分类按通信业务分类：电报通信系统、电话通信系统、数据通信系统、图像通信系统……按调制方式分类：基带传输系统和带通（调制）传输系统调制传输系统又分为多种调制，详见书中表1-1。按信号特征分类：模拟通信系统和数字通信系统按传输媒介分类：有线通信系统和无线通信系统按工作波段分类：长波通信、中波通信、短波通信……按信号复用方式分类：频分复用、时分复用、码分复用第1章绪论1.3.2通信方式单工、半双工和全双工通信单工通信：消息只能单方向传输的工作方式半双工通信：通信双方都能收发消息，但不能同时收发的工作方式全双工通信：通信双方可同时进行收发消息的工作方式第1章绪论并行传输和串行传输并行传输：将代表信息的数字信号码元序列以成组的方式在两条或两条以上的并行信道上同时传输优点：节省传输时间，速度快：不需要字符同步措施缺点：需要n条通信线路，成本高发送方接收方同时发送8比特01101100第1章绪论串行传输：将数字信号码元序列以串行方式一个码元接一个码元地在一条信道上传输优点：只需一条通信信道，节省线路铺设费用...
