九年级数学简单物体的三视图2VIP免费

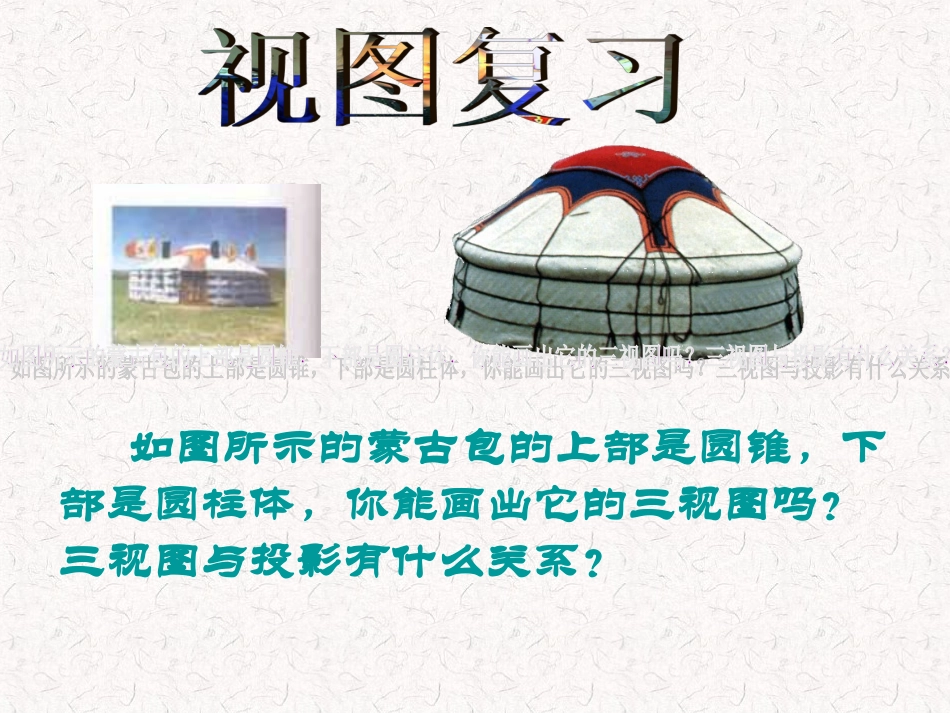

如图所示的蒙古包的上部是圆锥，下部是圆柱体，你能画出它的三视图吗？三视图与投影有什么关系？投影平行投影中心投影正投影斜投影请观察下面三个投影，它们有什么相同与不同的地方？你能试着给正投影下定义吗？这个水平投影能完全反映这个物体的形状和大小吗？如不能，那么还需哪些投影面？水平投影面你能试着画出它的三视图吗？如图4-21，这个直三棱柱的正面方向的正投影是什么形状？大小如何？你能描述一下吗？三视图的形成把主视图、俯视图、左视图摊平在一个平面上，则就是三视图。左视图三视图的对应规律主视图和俯视图主视图和左视图----长对齐----高对齐----宽对齐俯视图和左视图练习1、画下例几何体的三视图练习2、画下例几何体的三视图延伸拓展例2、画下例几何体的三视图延伸拓展•，并画出这个几何体的三视图（如图4－6）。你同意小明的做法吗？4－44－54－64－61.下图中物体的形状分别可以看成什么样的几何体？从正面、侧面、上面看这些几何体，它们的形状各是什么样的？（1）（2）（3）2、在下图中找出上图中各物体的主视图。(1)(2)(3)(4)(5)(6)3、上图中各物体的左视图是什么？俯视图呢？与同伴进行交流。找出图中每一物品对应的主视图。（1）（2）（3）（4）（A）（B）（C）（D）上图（1）（2）（3）物体的形状分别可以看成圆柱、圆锥和球。圆柱、圆锥和球的三视图如下表所示：几何体主视图左视图俯视图2、将两个圆盘、一个茶叶桶、一个皮球和一个蒙古包模型按如图所示的方式摆放在一起，其主视图是（）。◎（A）（B）（C）（D）观察这两幅图片，它们有什么共同特点吗？•下图是两棵小树在同一时刻的影子.请你在图中画出形成树影的光线.它们是太阳的光线下形成的还是灯光下形成的?画出同一时刻旗杆的影子。•由影子在物体的同侧可知,是太阳光形成的,此时的光线是平行的.旗杆的影子如图所示.一根木杆如图所示，请在图中画出它在太阳光下的影子（用线段表示）木棒太阳光线一根木棒如图所示，请在图中画出它在太阳光下的影子（用线段表示）木杆太阳光线墙议一议小亮认为，物体的主视图实际上就是该物体在某一平行光线下的投影，左视图和俯视图也是如此.你同意这种看法吗？与同伴进行交流.俯视图DD/AEE/B3、某校墙边有甲、乙两根木杆。如果乙木杆的影子刚好不落在墙上，那么你能画出此时的太阳光线及早木杆的影子吗？在你所画的图形中有相似的三角形吗？作法：1、作直线EE/（E/在墙角）2、过D作EE/的平行线，交BE/所在直线于点D/，AD/就是甲杆的影子，如图，某同学想测量旗杆的高度，他在某一时刻测得1米长的竹竿竖直放置时影长1.5米，在同时刻测量旗杆的影长时，因旗杆靠近一楼房，影子不全落在地面上，有一部分落在墙上，他测得落在地面上影长为21米，留在墙上的应高为2米，求旗杆的高度.212E某地夏季中午，当太阳移到屋顶上方偏南时，光线与地面成60角，房屋向南的窗户AB高1.6米，现要在窗子外面的上方安装一个水平遮阳蓬AC(如图所示).(1)当遮阳蓬AC的宽度在什么范围时，太阳光线直接射入室内？(2)当遮阳蓬AC的宽度在什么范围时，太阳光线不能直接射入室内？ABC30ºABCD一旗杆顶端A的影子落在坡角为30º的斜坡D处。已知BC=10米，CD=8米，ADC=60º。求旗杆AB的高。探照灯、手电筒、路灯和台灯的光线可以看成是从一点出发的，像这样的光线所形成的投影称为中心投影.•例确定图中路灯灯泡所在的位置.解：过一根木杆的顶端及其影子的顶端作一条直线；o再过另一根木杆的顶端及其影子的顶端作一条直线，两线相交于点O.点O就是路灯灯泡所在的位置.关键：过物体上的点以及它们影子上的对应点的直线都过光源.探究知识探究知识请画出图中小姐妹在路灯下的影子．关键：发光点、物体上的点及其影子上的对应点在一条直线上．知识应用知识应用1.一天晚饭后，姐姐小丽带着弟弟小刚出去散步，经过一盏路灯时，小刚突然高兴地对姐姐说：“我踩到你的‘脑袋’了”。你能确定小刚此时所站的位置吗？EDAFCB2.如果此时小刚的影子与姐姐小丽的影子一样长，你能在图中画出表示小刚身高的线段吗？知识应用知识应用如图是两棵小树在同一时刻的影子.请在图中画出形成树影的光线.它们是太阳...
