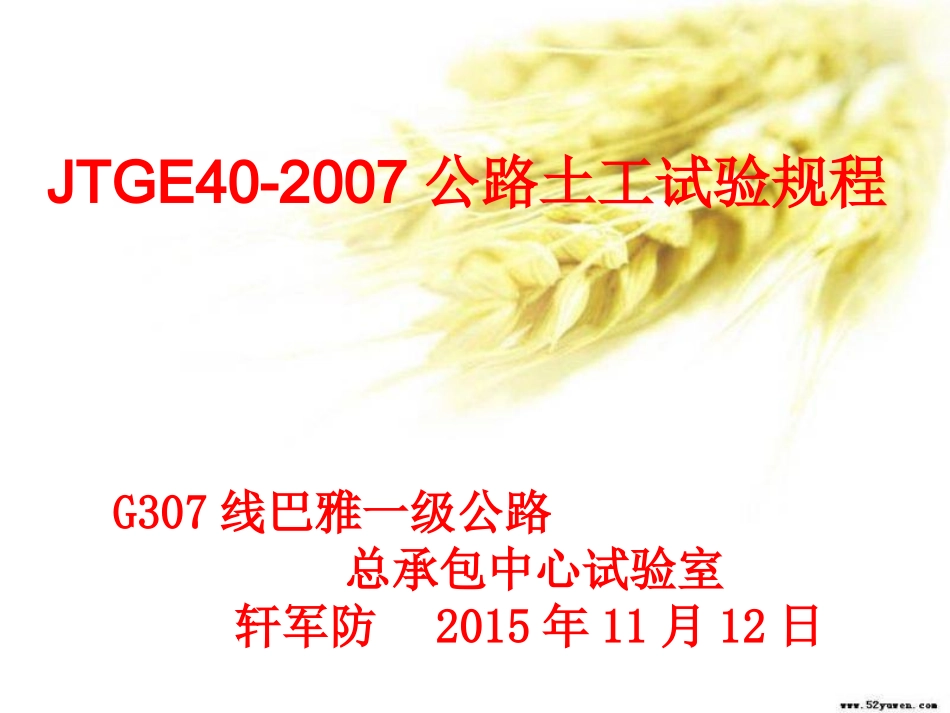

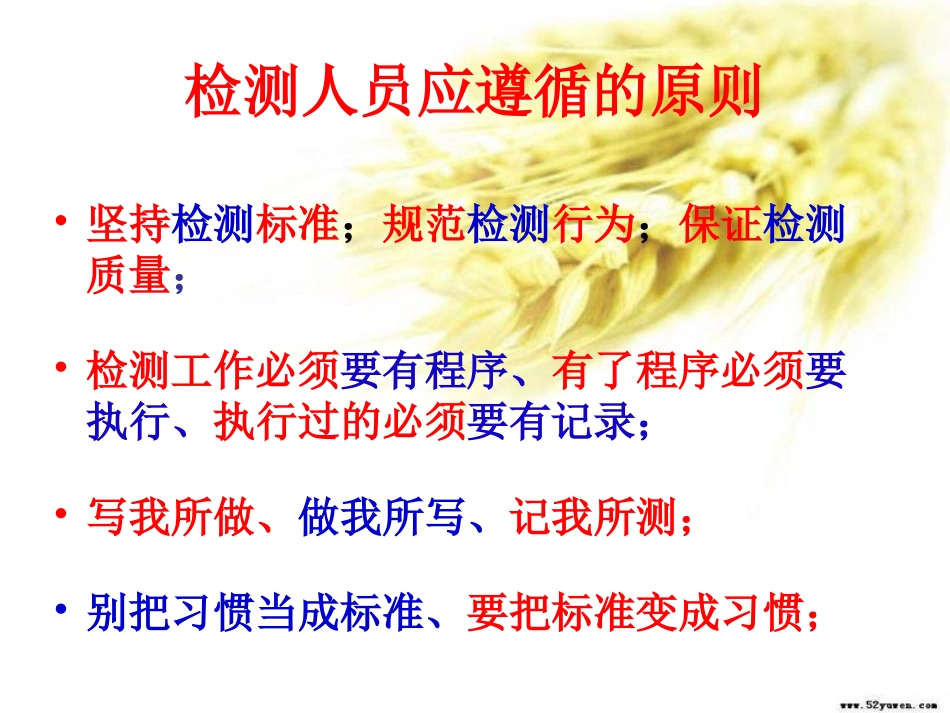

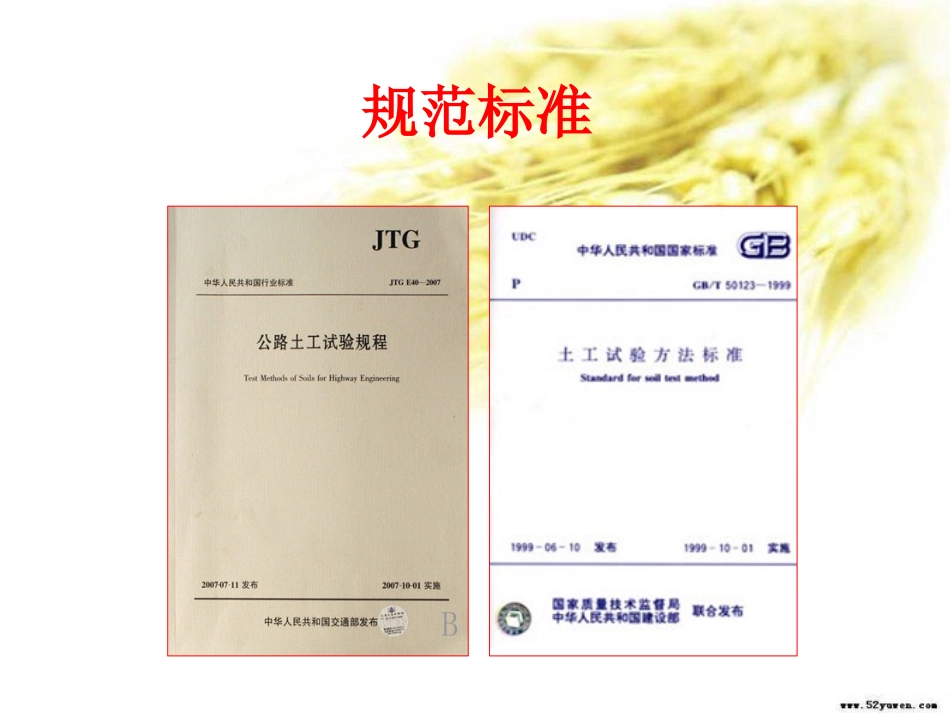

JTGE40-2007公路土工试验规程G307线巴雅一级公路总承包中心试验室轩军防2015年11月12日规范标准检测人员应遵循的原则•坚持检测标准；规范检测行为；保证检测质量；•检测工作必须要有程序、有了程序必须要执行、执行过的必须要有记录；•写我所做、做我所写、记我所测；•别把习惯当成标准、要把标准变成习惯；总承包中心试验室检测管理理念•1、检测目标：为业主单位提供准确可靠的检测数据，为确保建设工程质量水平的提高和工程建设的经济效益与社会效益提供正确的测试数据和信息；•2、检测依据：国家颁发的有关建设工程质量检测的方针和政策；国家和省颁发的有关建设技术质量标准、规范、规程和规定；•3、检测宗旨：体现科学、确保公正、追求高效、注重廉洁；•4、检测准则：手段现代化、检测科学化、试验专业化、数据准确化；•5、检测服务：热情接待、热心解答、热忱周到。试验目录试验2.比重试验试验3.颗粒分析试验试验4.界限含水率试验试验5.击实试验试验1.含水率试验一、含水率试验本试验目的本试验要点烘干法试验步骤测定土的含水率烘干法试验的结果整理掌握试验数据处理方法1.含水率试验测定方法含水率测定常用方法烘干法酒精烧干法炒干法•对于含有有机物的土测定受到限制，微波法虽快，但没有列入规范在105~110℃测定，是测定含水率的标准方法微波法2试验原理与用途•原理原理–土的含水率是试样在105~110℃下烘至恒量时所失去的水质量和干土质量的比值，用百分比表示。•用途用途–含水率是土的基本物理性指标之一，它是计算土的干密度，孔隙比、饱和度等的必要指标，亦是检测土工构物施工质量的重要指标。3主要的仪器设备•烘箱：可采用电热烘箱，温度能保持105~110℃天平：感量0.10g。称量盒干燥器4操作步骤•选取具有代表性的试样细粒土15～30g，砂类土有机质土50g，砂砾石1-2Kg放入盒内，立即盖好盒盖，称出盒与湿土的总质量m1。1铝盒称量2湿土称量•称取铝盒质量m0。并记录盒号1铝盒称量4操作步骤•打开盒盖，将盒置于烘箱内，在105~110℃的恒温下烘干。烘干时间对粘性土不得少于8h，对砂性土不得少于6h。•对含有机质超过5%的土，应将温度控制在65~70℃的恒温下干燥12-15h为好。1铝盒称量2湿土称量3烘干4操作步骤•将称量盒从烘箱中取出，盖上盒盖，放入干燥容器内冷却至室温，称盒+干土质量m2，精确至0.01g。1铝盒称量2湿土称量3烘干4冷却称量注意：①刚刚烘干的土样要等冷却后才称重；5计算•5.1计算含水率：按下式计算•5.2本试验要平行试验•（1）计算准确至0.1%；•（2）本试验需进行2次平行测定，取其算术平均值，允许平行差值应符合下表规定。%1000221mmmmmmwsw含水率（%）小于5小于40大于40允许平行差值（%）0.5≤1.0≤2.06数据记录二、密度试验本试验目的本试验要点环刀法试验步骤结合含水量测定干密度环刀法测定土的湿密度环刀试验的结果整理掌握试验数据处理方法1.密度试验测定方法密度测定常用方法环刀法灌砂法灌水法•可用于粗粒土与细粒土•路基工程中更为长用仅用于细粒土（粘性土）的密度测定2.试验原理•土的湿密度是指土的单位体积质量，是土的基本物理性质指标之一，其单位为g/cm3。•环刀法是采用一定体积环刀切取土样并称土质量的方法，环刀内土的质量与体积之比即为土的密度。)/(3cmgVm3.试验使用仪器•1环刀：•内径61.8+0.15mm（60cm3）•内径79.8+0.15mm（100cm3)•高度为20+0.016mm，•2凡士林、修土刀•3天平：称量500g，感量0.1g；感量0.01g。4操作步骤1量测环刀取出环刀，称出环刀的质量m2，并涂一薄层凡士林。4操作步骤1量测环刀2.1取直径和高度略大于环刀的原状土样或制备土样。2切取土样2.2在环刀内壁涂一薄层凡士林，将环刀刃口向下放在土样上，随即将环刀垂直下压，边压边削，直至土样上端伸出环刀为止。将环刀两端余土削去修平（严禁在土面上反复涂抹），然后擦净环刀外壁。4操作步骤1量测环刀将取好土样的环刀放在天平上称量，记下环刀与湿土的总质量m12切取土样3称量4操作步骤1量测环刀2切取土样3称量4平行试验本试验须进行二次平行测定，其平行差值不得大于0.03g/cm3。求其算术平均值。5成果整理...
