2018年中考物理分类汇编-11-1杠杆、滑轮、机械效率VIP专享VIP免费

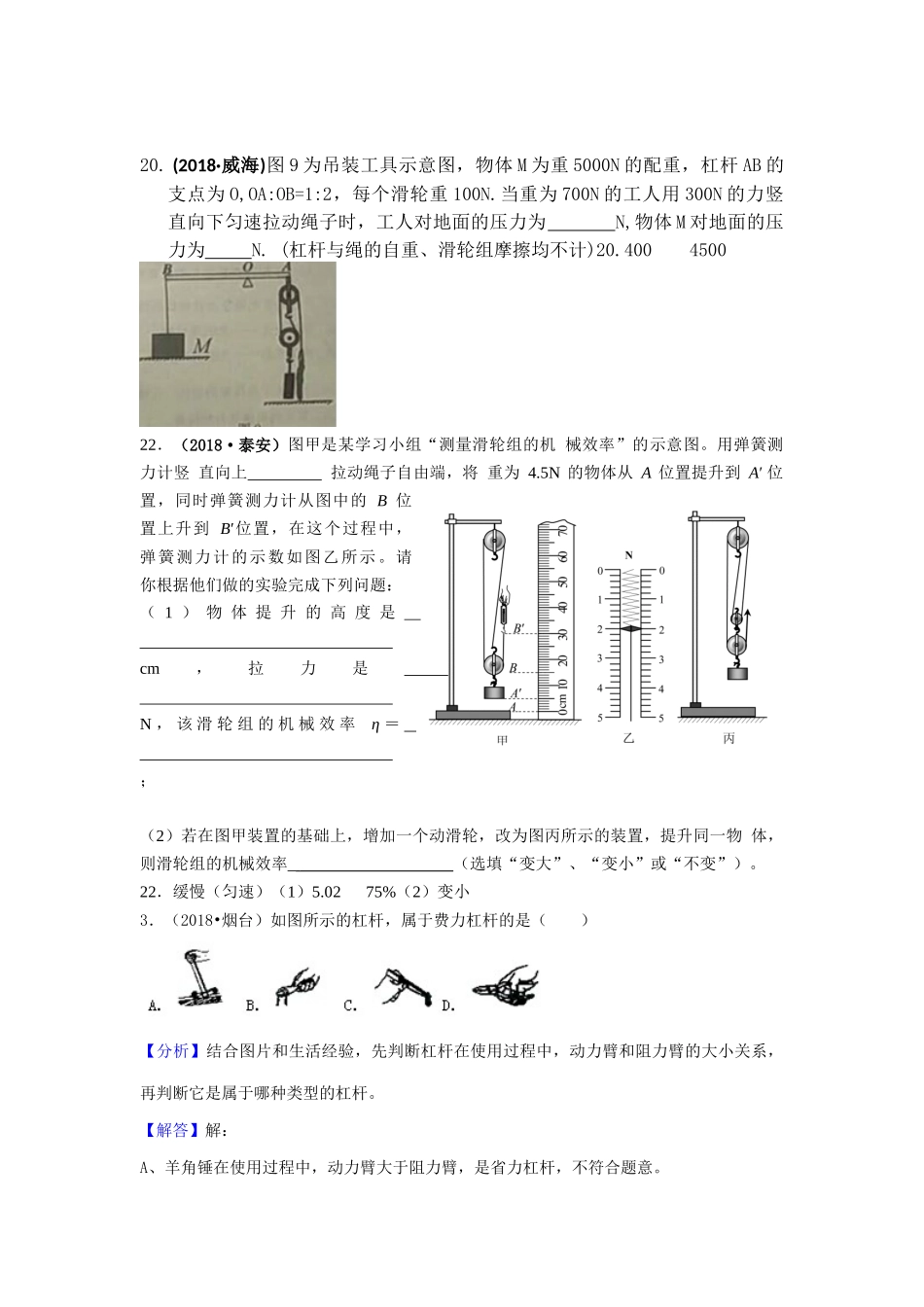

20.(2018·威海)图9为吊装工具示意图，物体M为重5000N的配重，杠杆AB的支点为O,OA:OB=1:2，每个滑轮重100N.当重为700N的工人用300N的力竖直向下匀速拉动绳子时，工人对地面的压力为N,物体M对地面的压力为N.(杠杆与绳的自重、滑轮组摩擦均不计)20.400450022．（2018·泰安）图甲是某学习小组“测量滑轮组的机械效率”的示意图。用弹簧测力计竖直向上拉动绳子自由端，将重为4.5N的物体从A位置提升到A′位置，同时弹簧测力计从图中的B位置上升到B′位置，在这个过程中，弹簧测力计的示数如图乙所示。请你根据他们做的实验完成下列问题：（1）物体提升的高度是cm，拉力是N，该滑轮组的机械效率η＝；（2）若在图甲装置的基础上，增加一个动滑轮，改为图丙所示的装置，提升同一物体，则滑轮组的机械效率_（选填“变大”、“变小”或“不变”）。22．缓慢（匀速）（1）5.0275%（2）变小3．（2018•烟台）如图所示的杠杆，属于费力杠杆的是（）【分析】结合图片和生活经验，先判断杠杆在使用过程中，动力臂和阻力臂的大小关系，再判断它是属于哪种类型的杠杆。【解答】解：A、羊角锤在使用过程中，动力臂大于阻力臂，是省力杠杆，不符合题意。B、起子在使用过程中，动力臂大于阻力臂，是省力杠杆，不符合题意。C、镊子在使用过程中，动力臂小于阻力臂，是费力杠杆，符合题意。D、钳子在使用过程中，动力臂大于阻力臂，是省力杠杆，不符合题意。故选：C。【点评】此题考查的是杠杆的分类，主要包括以下几种：①省力杠杆，动力臂大于阻力臂②费力杠杆，动力臂小于阻力臂；③等臂杠杆，动力臂等于阻力臂。24．（2018•淄博）骨胳、肌肉和关节构成了人体的运动系统，最基本的运动都是肌肉牵引骨胳绕关节转动产生的，其模型就是杠杆。如图所示是踮脚时的示意图，人体的重力为阻力，小腿肌肉施加的拉力为动力。重600N的小明在lmin内完成50个双脚同时踮起动作，每次踮脚过程中脚跟离开地面的高度是9cm。求：（1）小腿肌肉对每只脚的拉力；（2）小明踮脚过程中克服重力做功的功率。【分析】（1）根据杠杆的平衡条件分析解答小腿肌肉对每只脚的拉力；（2）小明踮脚过程中克服重力做功等于小腿肌肉对脚的拉力做的功，根据P=算出小明踮脚过程中克服重力做功的功率【解答】解：（1）由图知，动力F的力臂L1=8cm+4cm=12cm=0.12m；重力的力臂L2=8cm=0.08m；根据杠杆的平衡条件可得：FL1=GL2，则小腿肌肉对每只脚的拉力：F===400N；（2）小腿肌肉对脚的拉力做的功：W拉力=Fh=400N×0.09m=36J；小明踮脚过程中克服重力做功等于小腿肌肉对脚的拉力做的功，等于36J；小明在lmin内完成50个双脚同时踮起动作，则小明踮脚过程中克服重力做功的功率：P===30W。答：（1）小腿肌肉对每只脚的拉力为400N；（2）小明踮脚过程中克服重力做功的功率为30W。【点评】本题考查了杠杆的平衡条件、功的计算、功率的计算，其中小明踮脚过程中克服重力做功等于小腿肌肉对脚的拉力做的功是解题的关键。15．（2018•枣庄）如图所示，用相同的滑轮安装成甲、乙两种装置，分别用FA、FB匀速提升重力为GA、GB的A、B两物体，不计绳重和摩擦。若GA＞GB，则η甲＞η乙；若FA=FB，则GA＜GB．（选填“＞”、“＜”或“=”）【分析】（1）不计绳重和摩擦，克服物体重力做的功为有用功，克服物体重力和动滑轮重力做的功为总功，根据η=×100%=×100%=×100%结合GA＞GB比较两滑轮组的机械效率关系；（2）由图可知滑轮组绳子的有效股数，根据F=（G+G动）结合FA=FB得出提升物体的重力关系。【解答】解：（1）不计绳重和摩擦，克服物体重力做的功为有用功，克服物体重力和动滑轮重力做的功为总功，则滑轮组的机械效率：η=×100%=×100%=×100%=×100%，因物体的重力G越大，1+越小，越大，且动滑轮的重力相等，所以，GA＞GB时，η甲＞η乙；（2）由图可知，n甲=2，n乙=3，由F=（G+G动）可得，提升物体的重力：G=nFG﹣动，则FA=FB时，提升物体的重力关系为GA＜GB。故答案为：＞；＜。【点评】本题考查了滑轮组机械效率公式和绳子拉力公式的应用，明确有用功和总功以及滑轮组绳子的有效股数是关键。21．（2018•枣庄）如图所示是小李和小王利用刻度...
