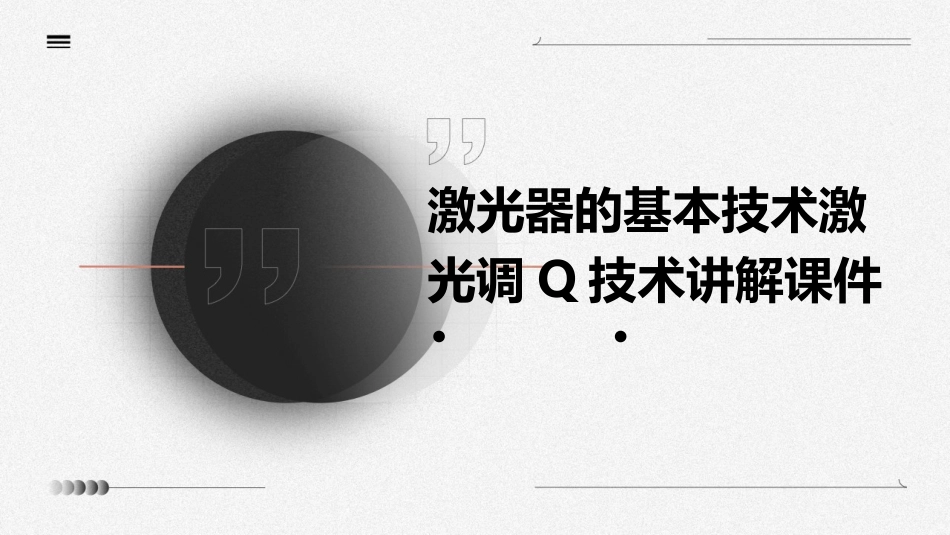

激光器的基本技术激光调Q技术讲解课件VIP免费

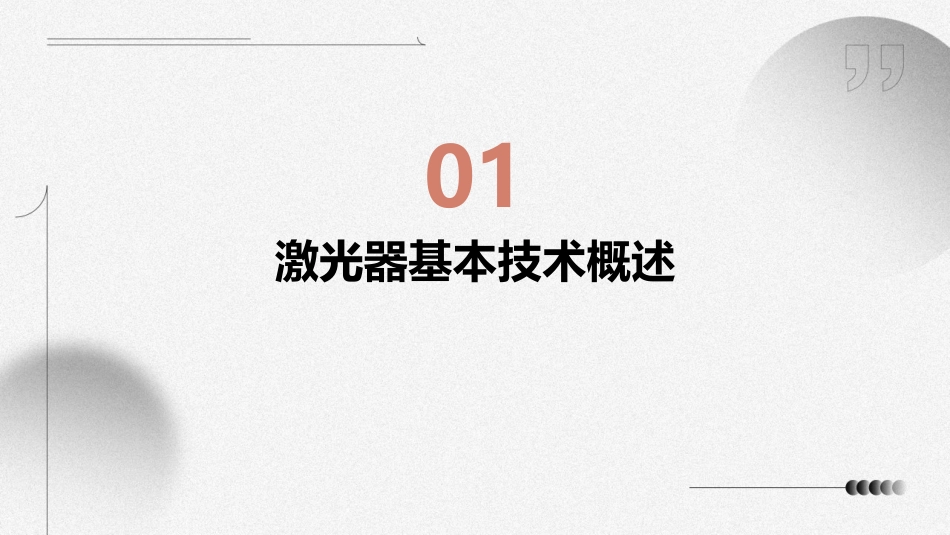

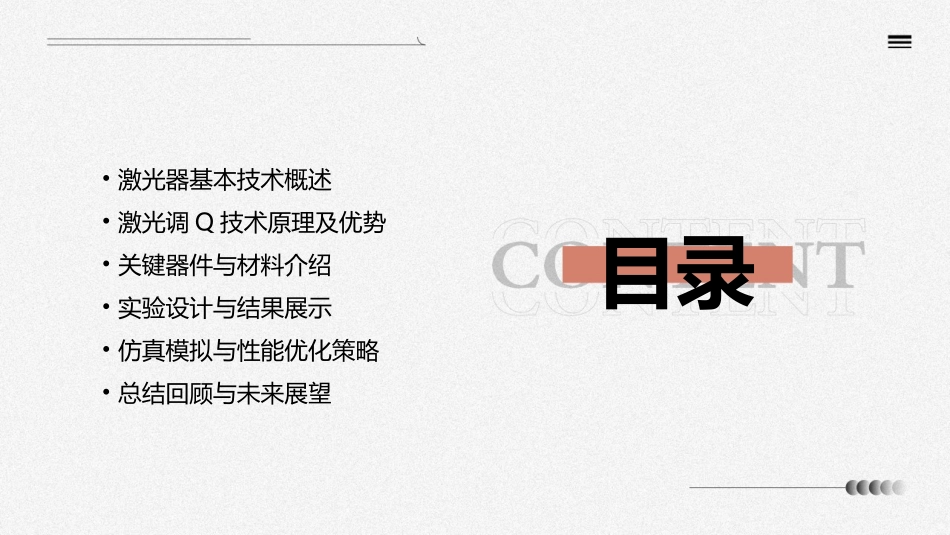

激光器的基本技术激光调Q技术讲解课件•激光器基本技术概述•激光调Q技术原理及优势•关键器件与材料介绍•实验设计与结果展示•仿真模拟与性能优化策略•总结回顾与未来展望目录01激光器基本技术概述通过外部能量激发，使介质原子或分子处于高能级状态，形成粒子数反转分布。激活介质由反射镜或反射膜构成，使激活介质中产生的光子在腔内来回反射、放大。光学谐振腔提供能量，使激活介质中的原子或分子从低能级跃迁到高能级，实现粒子数反转。泵浦源激光器工作原理如红宝石激光器、钇铝石榴石激光器等，应用于材料加工、医疗、军事等领域。固体激光器气体激光器液体激光器半导体激光器如氦氖激光器、二氧化碳激光器等，应用于光谱分析、激光雷达、医疗等领域。如染料激光器、化学激光器等，应用于科学研究、医疗、军事等领域。如边发射激光器、垂直腔面发射激光器等，应用于光通信、光存储、打印等领域。激光器类型及应用领域飞秒、皮秒激光器的发展与应用，为精密加工、生物医学等领域带来革命性突破。超快激光技术千瓦级、万瓦级激光器的研发与应用，推动激光切割、焊接、熔覆等工艺革新。高功率激光技术微纳激光器、芯片上集成激光器等技术的发展，为光通信、光互联等领域提供有力支撑。微型化与集成化探索新型激活介质与光学材料，拓展中红外、太赫兹等波段的激光技术与应用。新材料与新波段发展趋势与挑战02激光调Q技术原理及优势调Q开关通过调节激光腔内的Q值来控制激光的输出。Q值高时，激光腔内存储能量多，输出激光脉冲峰值功率高；Q值低时，激光腔内能量损失多，输出激光脉冲宽度窄。脉冲压缩调Q技术可以将激光脉冲压缩至极短的时间范围内，从而获得高峰值功率的激光输出。这种压缩效应是通过改变腔内损耗来实现的，使腔内光子数密度迅速增加，从而实现脉冲压缩。调Q技术基本原理通过在激光腔内加入主动调Q开关（如电光晶体、声光晶体等），实现对激光脉冲的主动调制。主动调Q具有调制速度快、稳定性高等优点，适用于需要高精度控制的场合。主动调Q利用某些可饱和吸收体（如Cr4+：YAG晶体、SESAM等）的非线性吸收特性，实现对激光脉冲的被动调制。被动调Q结构简单、成本低廉，但调制速度较慢，适用于对脉冲宽度要求不高的场合。被动调Q调Q技术实现方法高峰值功率调Q技术可以获得高峰值功率的激光输出，有利于提高激光加工、激光雷达等应用中的工作效率和探测距离。窄脉冲宽度调Q技术可以将激光脉冲压缩至纳秒甚至皮秒量级，有利于实现高精度、高质量的激光加工和微观探测。广泛应用调Q技术在激光加工、医疗、科研、军事等领域有着广泛的应用。例如，可以用于切割、焊接、打孔等激光加工过程，也可以用于激光雷达、光谱分析、非线性光学等科研领域。调Q技术优势及应用03关键器件与材料介绍如Nd:YAG、Yb:YAG等，具有高能量、高效率、高功率等特点。固体激光介质气体激光介质液体激光介质如CO2、He-Ne等，具有谱线丰富、光束质量好等优势。如染料激光器等，可调谐范围广，适用于多种应用场景。030201激光介质选择及特性分析利用电光效应实现快速开关，具有响应速度快、稳定性高等优点。电光Q开关利用声光效应实现调制，适用于高重复频率、高功率应用场景。声光Q开关如可饱和吸收体等，具有结构简单、成本低廉等特点，但稳定性较差。被动Q开关Q开关类型及性能比较如闪光灯、激光二极管等，为激光介质提供能量输入。泵浦源如反射镜、透镜、偏振片等，用于光束的传输、变换和控制。光学元件如水冷、风冷等，用于散热和保持激光器稳定工作。冷却系统其他关键器件和材料04实验设计与结果展示选择实验设备选用合适的激光器、调Q开关、探测器等实验设备。设计实验步骤制定详细的实验步骤，包括设备连接、参数设置、数据采集等。确定实验目的明确实验目的，如研究激光调Q技术对激光器性能的影响等。实验方案制定03数据分析采用统计方法对处理后的数据进行分析，如计算平均值、标准差等。01数据采集使用高速探测器采集激光器输出的光信号，并记录实验过程中的相关参数。02数据处理对采集到的光信号进行处理，如滤波、放大等，以提取有效信息。数据采集和处理方法结果展示将实验结果...
